区域防护光栅的安装要点

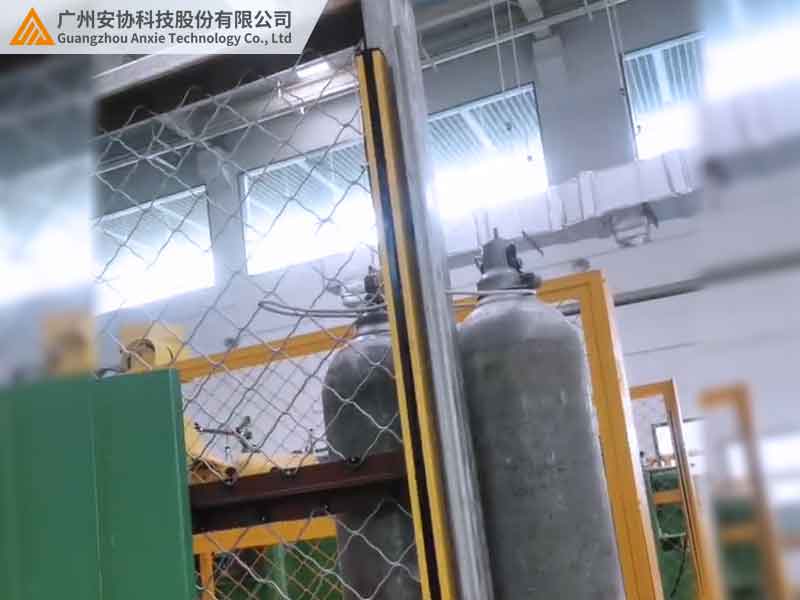

区域防护光栅与普通安全光栅不同，它需要覆盖更大范围的危险区域（如车间通道、设备集群周边、大型工件存放区），安装时若存在偏差，容易出现防护盲区或误报，影响防护效果。正确的安装流程不仅能确保光栅全面覆盖风险区域，还能减少后续维护成本，让区域防护真正发挥 “安全屏障” 作用。下面从安装前准备、核心安装步骤、调试要点三个维度，梳理区域防护光栅的关键安装细节。

一、安装前：做好 3 项准备，避免返工

区域防护光栅的安装不是 “直接固定” 这么简单，提前准备能大幅提升安装效率，减少错误：

（一）明确防护区域与光栅规格匹配

首先要根据防护区域的大小、形状，确定光栅的参数：

· 防护长度：若防护车间通道（宽度 4 米），需选检测距离≥5 米的光栅（预留 1 米冗余，避免因安装偏差导致光路不稳）；

· 防护高度：若防护人员进入（需覆盖人体高度），选 1.8-2 米高的光栅；若防护大型设备（需覆盖设备运动范围），按设备最大高度 + 0.5 米冗余选择；

· 光束间距：高危区域（如人员频繁靠近）选 10-15mm 间距（防手指 / 手臂）；低危区域（如设备外围）选 20-30mm 间距（防身体躯干）。

某机械厂曾因未匹配规格，用 3 米检测距离的光栅防护 5 米宽的通道，导致中间出现 2 米盲区，后续重新更换光栅才解决问题。

（二）现场勘测，避开干扰源

区域防护光栅易受电磁干扰、强光直射影响，安装前需勘测现场：

· 避开电磁源：远离变频器、大型电机（距离至少 1.5 米），这些设备会产生强电磁，导致光栅误报；

· 避开强光：避免将光栅安装在阳光直射处（如车间天窗下方），强光会干扰接收器的信号接收，可选择加装遮阳罩；

· 避开振动源：设备集群周边需避开振动强的设备（如冲床、破碎机），振动会导致光栅移位，需加装防震支架。

（三）准备适配工具与配件

需提前准备：

· 安装工具：电钻、水平仪（确保光栅水平安装）、扳手（固定支架）、卷尺（测量距离）；

· 配件：L 型 / U 型金属支架（根据安装位置选，承重≥5kg）、防松垫片（避免振动导致螺丝松动）、屏蔽线缆（减少电磁干扰）、绝缘胶带（保护线缆接头）。

二、安装中：4 个核心步骤，重点在 “准” 与 “稳”

（一）固定支架：确保基础牢固

1.根据防护区域形状（直线型、U 型、环形），将金属支架用膨胀螺栓固定在地面或墙面，支架间距≤1.5 米（避免支架过长导致弯曲）；

2.用水平仪校准支架，确保支架的水平偏差≤1°、垂直偏差≤2°，若偏差过大，会导致光栅光路偏移；

3.支架与地面 / 墙面的接触面需平整，若有缝隙，用垫片填充，避免长期受力导致支架变形。

某车间安装环形防护光栅时，因支架未校准水平，导致光栅拼接处出现 3cm 盲区，后续重新调整支架才消除隐患。

（二）安装发射器与接收器

1.将发射器和接收器分别固定在两侧支架上，调整高度：发射器与接收器的中心轴线需完全水平，误差≤2mm（可用激光校准仪辅助）；

2.若防护区域超过单组光栅的长度（如 10 米长的通道），需多组光栅拼接，拼接处的光束需重叠 1-2 束（避免出现缝隙盲区）；

3.用扳手拧紧固定螺丝，每颗螺丝加装防松垫片，尤其在振动区域，需额外用螺母加固。

（三）布设线缆，做好防护

1.线缆需沿支架或墙面布设，用线缆卡固定（间距 30cm / 个），避免线缆悬空或与运动部件接触；

2.线缆接头处用绝缘胶带包裹，且需做防水处理（户外或潮湿区域用防水接头）；

3.若线缆长度超过 10 米，需选用带屏蔽层的线缆，且每 5 米做一次接地，减少信号衰减。

（四）光路校准，确保无断点

1.接通电源，观察接收器指示灯：绿灯常亮表示光路对准，红灯闪烁表示对准偏差；

2.若指示灯异常，微调发射器 / 接收器的角度：先左右微调（每次调整≤1°），再上下微调，直到绿灯常亮；

3.用遮光板逐束遮挡发射器的光束，观察接收器对应的指示灯是否熄灭，若某束光无反应，说明光路存在断点，需重新校准。

三、安装后：调试与测试，确保防护有效

（一）功能调试

1.联动测试：将光栅信号接入车间控制系统，模拟人员进入防护区域，观察是否能触发停机或报警（高危区域需触发急停，低危区域可仅报警）；

2.误报测试：让物料（如工件、托盘）正常通过防护区域，观察光栅是否误触发（若误报，需调整光束间距或遮挡时长阈值）；

3.边界测试：在防护区域的边缘位置（如角落、拼接处）反复测试，确保无盲区。

（二）记录与标识

1.记录安装参数：包括光栅型号、安装位置、光束间距、联动设备，方便后续维护；

2.张贴标识：在防护区域入口处张贴 “光栅防护区，请勿靠近” 标识，提醒工作人员注意。

四、区域防护光栅安装环节与常见问题对照表

五、结语

区域防护光栅的安装，是 “前期准备 + 精准安装 + 细致调试” 的综合过程，每一步都需围绕 “无盲区、抗干扰、稳运行” 展开。正确安装不仅能确保防护效果，还能减少后续维护成本，让区域防护真正成为车间安全的 “第一道防线”。
