区域防护安全光栅的反射镜工作原理

在车间通道、设备转角、大型仓库等开阔区域，传统对射式区域防护安全光栅若想覆盖大范围或不规则区域，需要多组光栅拼接，不仅成本高，还容易出现拼接盲区。而反射镜的加入，让单组光栅就能实现 “光路转向”，轻松覆盖直角、环形等复杂区域 —— 它就像区域防护光栅的 “光路转向器”，通过反射红外光束，让光栅突破对射距离限制，灵活适配多样的防护场景，同时减少设备投入，降低安装复杂度。

一、先搞懂：反射镜为何能 “拓展” 防护范围？

区域防护安全光栅的核心是 “发射器发光→接收器收光” 的对射模式，若防护区域是直角（如车间转角）或环形（如设备周边），直接对射会被墙体、设备阻挡。反射镜的作用，就是通过 “镜面反射” 改变光束传播方向，让单组光栅的光路能绕过障碍物，覆盖原本无法直接对射的区域：

· 直线对射局限：单组对射光栅的光路是直线，若防护区域有转角（如 90° 车间通道），直线光路会被转角墙体阻挡，无法覆盖另一侧通道；

· 反射镜突破局限：在转角处安装反射镜，发射器发出的光束经反射镜反射后，转向 90° 传播至接收器，相当于将单组光栅的直线光路 “折成” 直角光路，同时覆盖两侧通道，无需额外增加光栅。

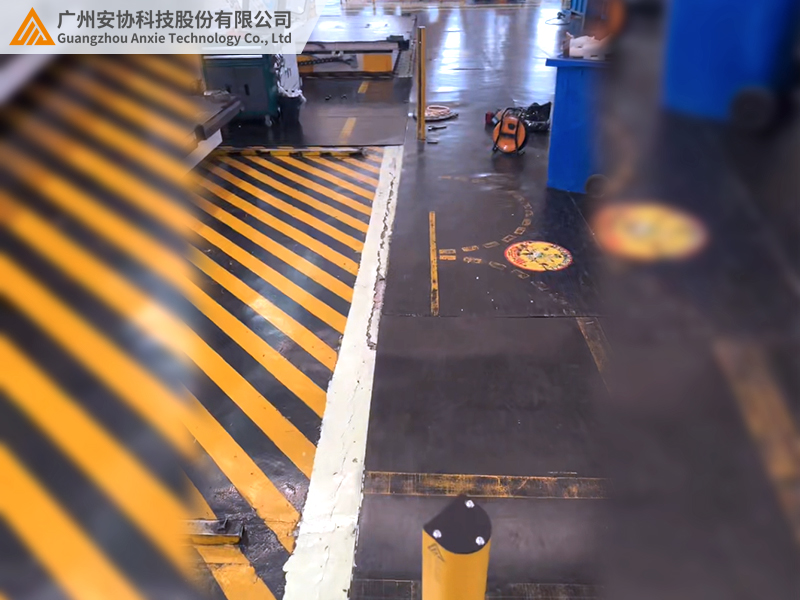

某汽车零部件车间的直角通道，原本需要 2 组对射光栅分别防护两侧通道，加装反射镜后，1 组光栅就能覆盖整个直角区域，不仅节省了 1 组光栅的成本，还消除了两组光栅拼接处的盲区。

二、反射镜的工作原理：3 个核心环节，精准控制光路

区域防护安全光栅的反射镜并非普通镜子，它通过特殊设计确保光束反射后仍能被接收器稳定识别，核心原理可分为 3 个环节：

（一）光束入射：发射器与反射镜的角度匹配

发射器发出的红外光束需以 “特定角度” 入射到反射镜表面，才能确保反射后光路精准：

· 反射镜的镜面与光束入射方向的夹角，需等于镜面与光束反射方向的夹角（遵循 “反射定律”）—— 比如要让光束转向 90°，发射器需与反射镜呈 45° 角安装，此时光束入射角度为 45°，反射角度也为 45°，最终光路转向 90°；

· 发射器与反射镜的距离需控制在 1-5 米（根据光栅检测距离定），距离过近会导致光束过于集中，反射后易出现光斑偏移；距离过远会导致光束发散，反射后光强减弱，影响接收器识别。

某物流仓库的环形通道防护，因发射器与反射镜距离过远（8 米），导致反射后的光束发散，接收器频繁出现 “信号弱” 报警，调整距离至 3 米后，故障彻底消除。

（二）镜面反射：特殊涂层确保反射效率

区域防护光栅的反射镜采用 “高反射率涂层”（如铝膜、银膜），反射率达 90% 以上，远高于普通镜子（反射率约 70%），确保光束反射后光强损失少：

· 高反射率涂层能减少光束在反射过程中的能量损耗，即使经过 1-2 次反射，光强仍能满足接收器的识别阈值（通常≥50% 原始光强）；

· 涂层表面做了 “防刮擦、防粉尘” 处理，工业环境中的粉尘、轻微碰撞不会破坏涂层，避免反射率下降导致光路不稳定。

某机械厂的反射镜因未做防粉尘处理，使用 3 个月后镜面覆盖大量金属粉尘，反射率降至 60% 以下，接收器无法识别反射光束，清洁镜面并更换防粉尘涂层反射镜后，光路恢复稳定。

（三）光束接收：接收器与反射镜的位置校准

反射后的光束需精准传播至接收器，这就要求接收器与反射镜的位置严格匹配：

· 接收器需安装在 “光束反射方向的延长线” 上，偏差不得超过 1°—— 若偏差过大，反射后的光束会偏离接收器，导致光栅误报 “光路中断”；

· 接收器的镜头需正对反射镜，可通过调整接收器的角度（用水平仪校准），确保镜头中心与反射镜中心在同一水平线上，误差≤2mm。

某电子厂安装时，因接收器与反射镜的水平偏差达 3mm，反射光束始终无法精准入射到接收器镜头，反复调整接收器位置至偏差≤1mm 后，光路才稳定。

三、反射镜的类型与适配场景表

四、反射镜使用的注意事项：避免影响光路稳定

1.定期清洁镜面：工业环境中的粉尘、油污会附着在镜面，降低反射率，需每周用酒精棉片轻轻擦拭镜面（严禁用硬布，防止划伤涂层）；

2.固定防振动：在振动大的区域（如冲床周边），需给反射镜加装防震支架，并用螺丝固定牢固，避免振动导致镜面角度偏移；

3.避免强光直射：反射镜若被阳光直射，强光会与光栅光束叠加，干扰接收器识别，需在反射镜上方加装遮阳板；

4.校准频率：每季度用激光校准仪检查反射光路，若发现光束偏移，及时调整发射器、反射镜或接收器的位置，确保光路精准。

五、结语

区域防护安全光栅的反射镜，通过 “遵循反射定律 + 高反射率设计 + 精准位置校准”，实现了光路的灵活转向，让单组光栅就能覆盖复杂区域，既降低了成本，又消除了拼接盲区。在需要大范围、不规则区域防护的工业场景中，反射镜是区域防护光栅的 “重要搭档”，正确理解其工作原理并做好安装校准，才能充分发挥区域防护的效果。
