单边光栅的输出信号有多少种

在单边光栅的实际应用中，输出信号是连接光栅与设备的 “桥梁”—— 光栅检测到物体或危险后，通过输出信号控制机器启停、报警或计数，不同场景需要匹配不同类型的输出信号。不少用户在选型时会疑惑 “到底该选哪种输出信号”，其实单边光栅常见的输出信号类型并不多，主要围绕 “开关量” 和 “模拟量” 两大类展开，再结合具体功能细分出几种常用类型。安协科技在对接客户需求时发现，只要搞清楚每种信号的特点和适用场景，就能快速匹配到合适的光栅，避免因信号不兼容导致设备无法联动。

一、最常用：开关量输出信号，简单直接控 “启停”

开关量输出信号是单边光栅最基础、最常用的类型，就像一个 “电子开关”，只有 “通” 和 “断” 两种状态，能直接控制设备的启停或报警，无需复杂的信号转换，适合多数工业场景。

1. NPN 型输出

NPN 型输出的核心是 “低电平有效”—— 当光栅检测到物体（或危险）时，输出低电平信号（通常接近 0V），触发设备动作；未检测到时，输出高电平信号（通常为 24V）。这种信号类型在日系设备（如三菱、欧姆龙 PLC）中应用广泛，某电子厂的流水线用 NPN 型单边光栅检测电路板，检测到板件时输出低电平，控制传送带暂停，适配性很好。需要注意的是，NPN 型输出需要外接电源，且电源电压要与光栅的额定电压一致，避免因电压不匹配导致信号异常。

2. PNP 型输出

PNP 型输出与 NPN 型相反，是 “高电平有效”—— 检测到物体时输出高电平（24V），未检测到时输出低电平（0V），更适配欧系设备（如西门子 PLC）。某机械厂的数控车床用 PNP 型单边光栅做安全防护，当人员靠近危险区时，光栅输出高电平，控制车床主轴停止，响应速度快且稳定。实际使用中，PNP 型输出的接线方式与 NPN 型不同，要注意区分正负极，避免接反导致设备损坏。

3. 继电器输出

继电器输出是 “干接点输出”，没有正负极之分，能兼容交流和直流电路，就像一个物理继电器的触点，检测到信号时触点闭合，未检测时触点断开。这种输出类型的优势是兼容性强，不管是 220V 交流设备还是 24V 直流设备，都能直接连接，不用考虑信号极性。某物流仓库的地磅系统用继电器输出的单边光栅检测车辆，车辆到位时触点闭合，控制道闸落下，既适配地磅的 220V 电路，又不用担心极性问题，安装调试很方便。

二、高精度场景：模拟量输出信号，能传 “渐变数据”

模拟量输出信号与开关量不同，它能输出连续变化的信号，比如 0-10V 电压或 4-20mA 电流，不仅能告诉设备 “有没有检测到物体”，还能传递 “物体的位置、距离或大小” 等渐变数据，适合需要高精度检测的场景。

1. 0-10V 电压输出

0-10V 电压输出通过电压的变化来反映检测数据 —— 比如检测物体距离时，距离越近电压越低（如 1V 对应 1 米），距离越远电压越高（如 10V 对应 10 米）。某自动化生产线用这种信号的单边光栅检测物料高度，通过电压变化实时反馈物料堆叠高度，当电压达到 8V（对应 8 米高）时，控制推板将物料转移，实现精准的高度控制。需要注意的是，电压信号传输距离较短（通常不超过 10 米），距离远时容易受干扰，适合近距离高精度检测。

2. 4-20mA 电流输出

4-20mA 电流输出通过电流大小传递数据，4mA 对应 “无检测” 或 “最小检测值”，20mA 对应 “最大检测值”，比如检测物体大小，4mA 对应最小尺寸，20mA 对应最大尺寸。这种信号的优势是抗干扰能力强，传输距离远（可达 100 米以上），适合车间跨度大或远距离检测的场景。某大型钢铁厂用 4-20mA 电流输出的单边光栅检测钢板宽度，信号从车间一端传到另一端的控制柜，即使距离 50 米，数据仍能稳定传输，检测误差很小。

三、特殊需求：通讯型输出信号，实现 “数据交互”

对于需要多设备联动、集中控制的场景，单边光栅还支持通讯型输出信号，能与 PLC、触摸屏或上位机实时交互数据，不仅能输出检测信号，还能接收设备的控制指令，实现更复杂的功能。

常见的通讯型输出包括 RS485、Modbus 等协议。某智能工厂的多条流水线用 RS485 通讯的单边光栅，所有光栅的检测数据都传输到中央控制柜，工作人员在触摸屏上就能实时查看每台光栅的工作状态（如是否检测到物体、是否有故障），还能远程调整光栅的检测参数（如灵敏度、输出模式），不用到现场逐一操作，大幅提升了管理效率。通讯型输出需要注意通讯地址的设置，每台光栅的地址要唯一，避免数据传输时出现冲突。

四、单边光栅输出信号类型对照表

五、选型时的 “避坑” 提醒

1.别只看 “类型” 不看 “参数”：比如选继电器输出时，要确认触点的额定电流和电压，若控制的设备电流超过触点额定值，会烧毁触点；选模拟量输出时，要确认信号范围（如 0-10V 还是 4-20mA）是否与设备兼容。

2.考虑传输距离：开关量和模拟量电压信号适合近距离（10 米内），远距离（10 米以上）优先选 4-20mA 电流信号或通讯型输出，避免信号衰减导致检测不准。

3.咨询设备兼容性：不确定选哪种信号时，可提供设备的品牌、型号给光栅厂家，比如告诉厂家 “要适配西门子 PLC”，厂家会推荐合适的 PNP 型或通讯型输出，避免自行选型出错。

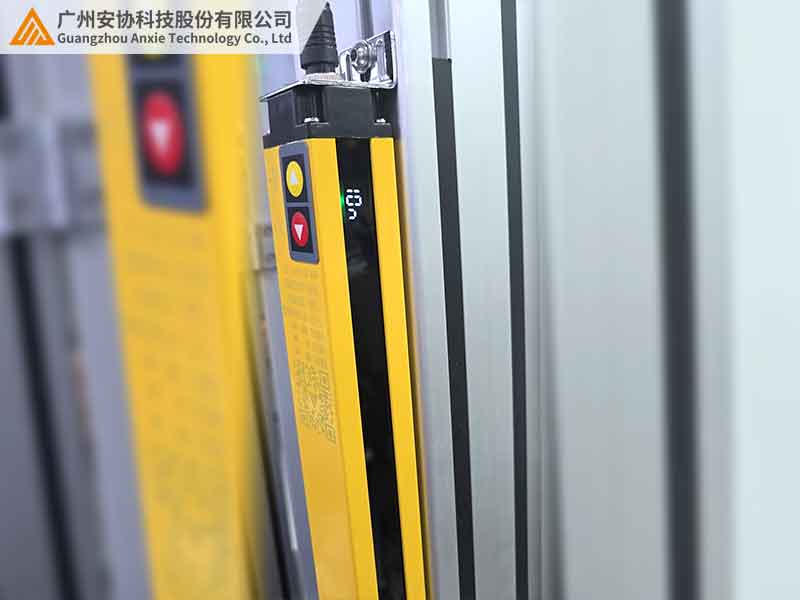

六、安协光栅的输出信号优势

安协科技的单边光栅支持多种输出信号类型，还能根据客户需求定制：

· 基础款光栅标配 NPN/PNP/ 继电器三种开关量输出，用户可通过拨码开关切换，不用单独选型；

· 高精度款光栅支持 0-10V/4-20mA 模拟量输出，信号线性度好，检测数据误差小；

· 智能款光栅带 RS485 通讯功能，可接入工厂物联网系统，实现远程监控和参数调整。

某汽车零部件厂用安协的智能款光栅后，设备主管反馈：“以前不同设备要配不同输出信号的光栅，现在一台就能切换多种信号，还能远程管理，特别方便。”

结语

单边光栅的输出信号主要分为开关量、模拟量和通讯型三大类，每种类型都有其适配场景，没有 “绝对的好坏”，关键看是否匹配设备需求和使用环境。选型时结合设备类型、传输距离、功能需求综合判断，就能选到合适的输出信号，让光栅与设备无缝联动。

想了解更多输出信号的适配方案，或需要定制特殊信号类型，可访问安协科技官网 www.anxiekeji.cn ，专业工程师会根据你的需求提供建议。
