U形光栅与传统安全光栅的区别

U形光栅与传统安全光栅的区别

在工业生产车间的安全防护场景中，光栅是守护人员与设备安全的核心设备。但不少企业在选型时会纠结：U形光栅和传统安全光栅到底该选哪种？其实两者核心都是通过红外检测实现防护，但在结构设计、安装方式、适配场景上差异很大，选对了能大幅提升防护效果，还能降低安装维护成本。今天就结合实际应用场景，把两者的区别讲透，帮大家精准选型。

一、先搞懂两种光栅的基础定位

传统安全光栅咱们接触得最多，大多是“发射器+接收器”分离式设计，需要成对相对安装，通过两端发射接收红外光束形成防护光幕，主要用于大范围、开放式的危险区域防护，比如大型装配线、龙门吊作业区等。

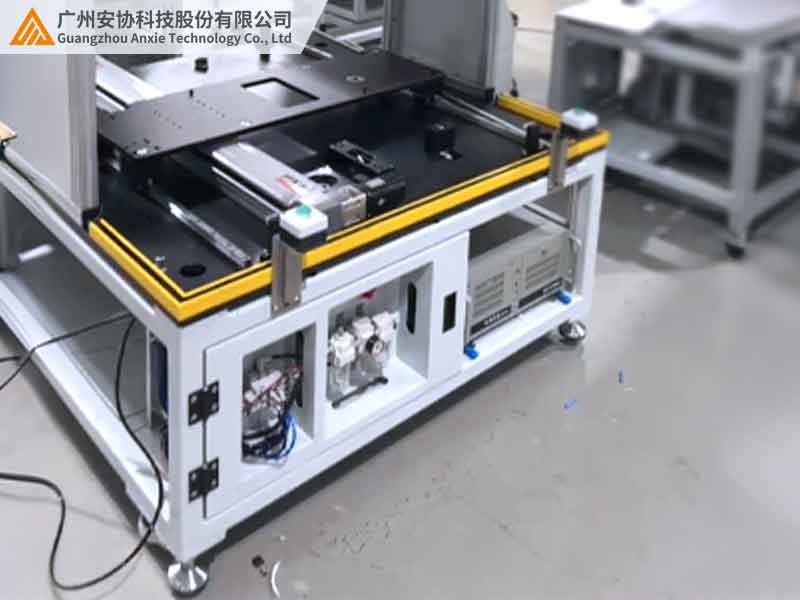

而U形光栅是一体化设计，发射器和接收器集成在同一个U形支架上，不用单独配对安装，形成的是闭合式的“U形防护圈”，更适合小范围、封闭式的工位防护，比如小型冲压机送料口、自动化设备的进出料通道、传送带末端等场景。

二、U形光栅与传统安全光栅核心区别对比表

三、关键区别拆解：从实际应用场景出发

1. 安装与空间适配是核心差异：咱们车间里的小型冲压机送料口、端子机作业位，空间特别狭小，根本放不下传统光栅的两个独立机身，这时候U形光栅的优势就体现出来了，直接卡在设备开口处就能用，不用占用额外空间。而像大型机械臂的作业半径、长距离传送带两侧，就需要传统光栅的分离式设计，通过多组拼接实现全范围防护。

2. 防护逻辑不同：U形光栅是“闭合防护”，只有物体进入U形开口内才会触发报警停机，适合“点对点”的工位守护；传统安全光栅是“面状防护”，形成一道无形的光幕墙，只要穿越光幕就会触发防护，适合“线到线”的区域隔离。比如在零件分拣的出料口，用U形光栅防护刚好，能精准识别零件是否到位，还能防止人手误伸；而在车间通道与设备区域的分界处，就需要传统光栅做面状隔离。

3. 抗干扰能力适配不同工况：在五金加工车间，粉尘多、设备振动大，传统光栅的分离式两端容易因为振动偏移，导致光束错位误报；而U形光栅一体化结构，振动影响小，密封设计也能防止粉尘进入镜头，运行更稳定。如果是电子装配车间这种环境干净、振动小的场景，两种光栅都能用，但传统光栅的大范围防护优势更明显。

四、选型建议：不用盲目追求“高端”，适配才最重要

如果是小型设备工位、狭小空间防护，比如小型冲压机、自动化设备的进出料口，优先选U形光栅，安装快、维护省，防护精准度也够；如果是大型设备区域、长距离防护，比如机械臂作业区、大型生产线边界，就选传统安全光栅，可拼接、联动性强，能满足大范围防护需求。

另外要注意，不管选哪种，都要认准符合EN 61496标准的Type 4级安全光栅，确保防护等级达标；同时根据车间工况选择对应的防护等级，比如粉尘多、潮湿环境要选IP67及以上等级。

五、结语

U形光栅和传统安全光栅没有绝对的优劣之分，核心是匹配生产场景的实际需求。搞懂两者在结构、安装、防护范围上的差异，才能选到既安全又经济的防护方案。

广州安协科技可根据企业的设备类型、工位空间大小、工况环境，定制适配的U形光栅或传统安全光栅防护方案，提供从选型咨询到安装调试的全流程服务。若有选型疑问，可访问官网（www.anxiekeji.cn）查看更多行业案例，或联系技术团队获取一对一建议。
