传送带测量光幕的485输出方式

传送带测量光幕的485输出方式

在传送带自动化测量场景中，测量光幕需将工件尺寸、计数、定位等数据精准传输至PLC、触摸屏或上位机，而485输出是目前最主流的方式。不少运维人员在实操中常踩坑——比如485接线接反导致无数据传输，协议不匹配引发通讯故障，或远距离传输时信号衰减丢包。其实485输出凭借远距离、抗干扰强、多设备联动的优势，刚好适配传送带长距离、多干扰的工况，搞懂它的接线规范、协议适配和实操要点，才能让测量光幕稳定传数。

一、传送带场景下485输出的核心适配价值

传送带测量多涉及长距离传输（从几米到几十米）、车间电磁干扰多、需多设备联动，485输出相比其他方式更贴合需求，核心价值体现在三点：

1. 远距离传输无压力：485输出采用差分信号传输，无需额外放大器，就能实现500米内稳定传数，完全覆盖车间长传送带的传输需求，不像NPN/PNP输出超过10米就易信号衰减；

2. 抗干扰适配恶劣工况：车间传送带旁多有变频器、电机等强干扰设备，485差分信号能有效抵御电磁干扰，搭配屏蔽线使用，可避免粉尘、振动导致的信号异常；

3. 支持多设备联动：单条485总线可连接多台测量光幕，同时对接PLC和触摸屏，实现数据集中管理和实时显示，不用为每台设备单独布线，大幅降低施工成本。

二、传送带测量光幕常见输出方式对比表

三、485输出方式实操核心要点

传送带测量光幕485输出的稳定性，关键在接线、协议、抗干扰三大环节，这些实操细节一定要把控好：

1. 接线规范避极性错误：485输出分A、B两根信号线，必须对应PLC、上位机的A、B端子，接反会导致完全无数据。建议接线时做好标记，避免混淆；同时采用屏蔽双绞线，线径≥0.75mm²，减少信号衰减。

2. 终端电阻按需配置：当传输距离超过100米，或总线上连接超过8台设备时，需在总线两端（测量光幕端和上位机端）加装120Ω终端电阻，抑制信号反射，避免丢包。很多人忽略这一步，导致远距离传输时数据时断时续。

3. 协议适配统一标准：传送带场景多采用Modbus RTU协议（485输出主流协议），需提前确认测量光幕与PLC的协议一致，同时设置唯一设备地址（1-247），避免多设备地址冲突导致通讯故障。

4. 抗干扰布线防护：布线时远离变频器、电机等强干扰源，间距≥30cm，避免与动力线同槽敷设；屏蔽层单端接地（仅在上位机端接地），防止两端接地形成回路产生干扰。

四、常见故障及排查技巧

传送带工况复杂，485输出易出现通讯故障，掌握这些排查方法能快速解决问题：

1. 无数据传输：先检查A、B接线是否接反，用万用表测量A、B之间电压（正常为2-3V）；再核对设备地址、波特率（常见9600、19200），确保与上位机一致。

2. 数据丢包、不稳定：优先检查是否加装终端电阻，传输距离是否超量程；再排查布线是否受干扰，可尝试更换屏蔽线，调整布线位置。

3. 数据偏差大：排除光幕自身测量精度问题后，检查通讯波特率是否过高，远距离传输时建议降低波特率（如从19200降至9600），提升稳定性。

五、实际应用案例

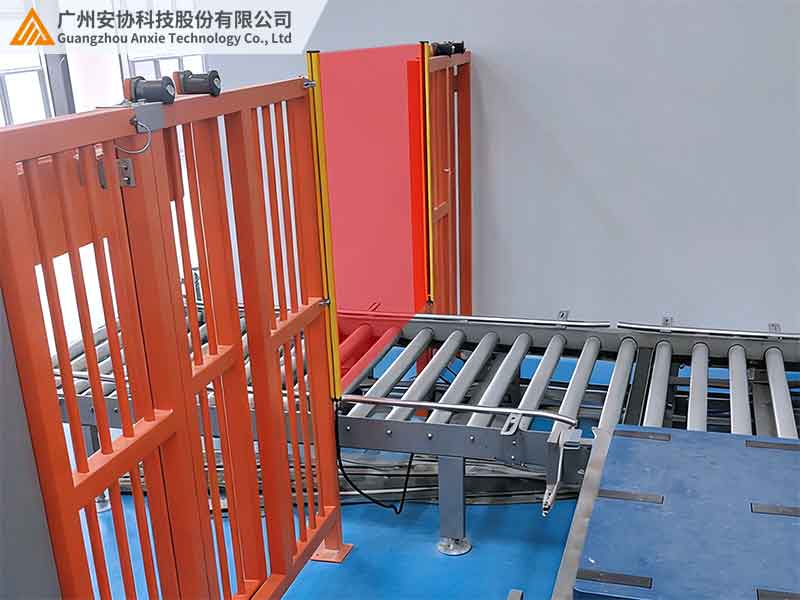

某物流分拣传送带项目，需用8台测量光幕检测不同规格包裹尺寸，传输距离30米，对接PLC实现自动分拣。初期采用NPN输出，出现信号衰减、数据丢失问题，分拣误差频发；后来换成广州安协科技485输出测量光幕，优化接线与终端电阻配置：

改造后实现500米内稳定传数，数据丢包率为零，包裹尺寸检测精度达标；单总线连接8台光幕，布线成本降低40%；适配车间变频器干扰环境，运行半年无通讯故障，大幅提升分拣效率与准确率。

六、结语

传送带测量光幕的485输出方式，是适配长距离、多干扰、多联动场景的最优解，其稳定性核心在于规范接线、协议适配和抗干扰防护。掌握实操要点，既能避免常见故障，又能降低施工与运维成本，让测量数据精准传输，赋能自动化生产。

广州安协科技传送带专用测量光幕，标配485（Modbus RTU）输出，支持按需配置终端电阻，可根据传送带长度、设备数量提供专属接线与调试方案。如需了解更多适配案例，可访问官网（www.anxiekeji.cn），或联系技术团队获取一对一咨询。
