在工业自动化现场，机械臂上下料、抓取、装配等工位，安全光栅是必备的防护装备，而NPN输出型安全光栅因适配性强、接线简单，被广泛应用于各类机械臂PLC控制系统中。但实际接线时，很多现场电工或运维人员常会踩坑——要么混淆NPN输出的正负极，要么没匹配PLC输入类型，要么布线不合理导致信号干扰，最终出现机械臂联动失灵、光栅误触发、甚至损坏PLC或光栅的情况。结合多年现场实操经验，我们以常见机械臂PLC型号为例，详细拆解安全光栅NPN输出连接机械臂PLC的完整实例，新手也能快速上手，同时规避常见误区。

一、接线前必做3项准备，避免返工

接线前千万别急于剪线接线，做好这3项准备，能大幅减少后续故障，这也是我们现场调试总结的经验，很多新手返工都是因为跳过了这一步。

首先，确认设备参数与配件。重点看安全光栅铭牌，常规工业级NPN输出安全光栅，大多是DC24V宽电压设计，发射器、接收器配套有屏蔽信号线，接口多为M12或M16，提前核对是否齐全，避免接口不匹配无法对接。我们广州安协科技的NPN输出安全光栅，自带反接保护，哪怕不小心接反正负极，也不会烧毁设备，新手容错率更高。

其次，明确机械臂PLC输入类型。这是接线成功的关键！NPN输出安全光栅，只能适配源型PLC（共阴系统），如果接了漏型PLC（共阳系统），会导致信号失效，机械臂无法联动。不确定的话，看PLC手册，或用万用表测一下公共端电压就能区分。

最后，规划布线路径。提前想好电缆走向，一定要避开变频器、电机等强电磁干扰源，必要时用屏蔽线，布线距离不宜过长，避免信号衰减，这也是减少后续信号不稳的核心要点。

二、安全光栅NPN输出与PNP输出连接机械臂PLC对比表

三、安全光栅NPN输出连接机械臂PLC实操实例

本次实例以常见的机械臂配套源型输入PLC、广州安协科技NPN输出安全光栅为例，拆解具体接线步骤，其他品牌PLC、光栅可参考，核心逻辑一致。

第一步，断电操作。断开机械臂、PLC、安全光栅的所有电源，避免接线时误触发，损坏设备或引发安全隐患，这是现场实操的首要原则。

第二步，安全光栅接线。发射器无需接信号线，只需接电源：棕线接入DC24V正极，蓝线接入DC24V负极（GND），端子拧紧，避免松动导致供电不稳。接收器需接电源+信号线：棕线、蓝线和发射器一致，接DC24V正负极；黑色信号线（NPN输出端）接入PLC的输入点，注意不要接反信号线。

第三步，PLC接线。将PLC的公共端（COM）接入DC24V负极，与安全光栅的蓝线（GND）共接，确保形成完整回路；无需额外接电阻，NPN输出光栅自带集电极开路设计，直接对接即可。

第四步，布线整理。将所有接线整理规范，屏蔽线接地可靠，避开强干扰源，用扎带固定，避免线缆磨损导致信号异常，同时方便后续维护。

第五步，接线后调试。通电后，安全光栅绿灯常亮表示正常（通光状态），红灯亮表示遮光；用物体遮挡光栅，观察PLC对应输入点是否有信号（低电平0V），若有信号，机械臂应立即停止运行，触发声光报警；移除遮挡后，信号恢复高电平，机械臂可正常启动，说明接线成功。

四、常见故障排查（现场实操高频问题）

我们在现场调试时，遇到过不少客户反馈接线后异常，总结了3个高频故障，新手可直接对照排查：

1. 接线后机械臂无反应，PLC无信号：排查PLC输入类型是否为源型，若为漏型，需更换PNP输出光栅；或检查信号线是否接对，端子是否松动。

2. 信号不稳，频繁误触发：检查布线路径是否靠近强干扰源，屏蔽线是否接地；或检查光栅镜头是否有粉尘遮挡，清理干净即可。

3. 遮挡后机械臂不停机：排查PLC程序是否正确，确保NPN输出的低电平信号能触发PLC停机指令；或检查安全光栅是否故障，可更换光栅测试。

五、实操案例及结尾

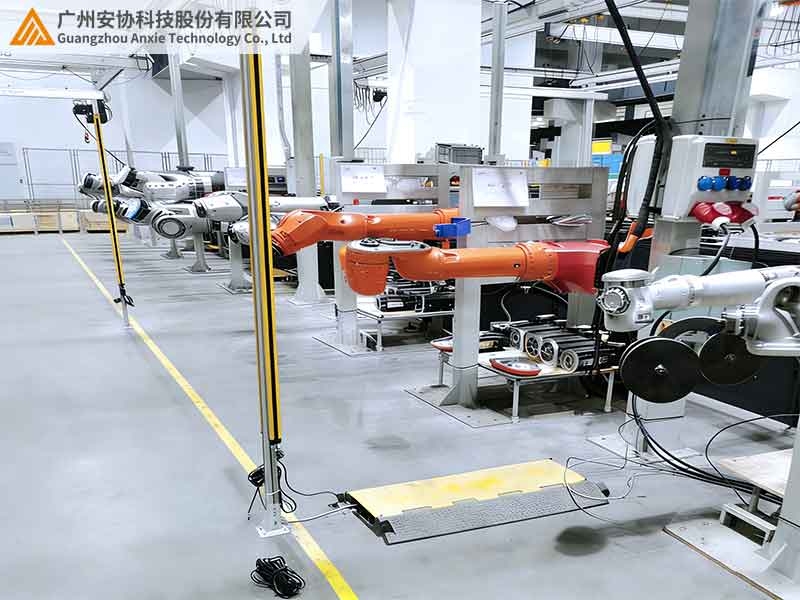

之前接触过一家机械臂加工厂，车间有多台机械臂上下料工位，选用NPN输出安全光栅连接PLC，接线后出现机械臂不联动、信号不稳的问题，频繁返工，影响生产进度。我们现场排查后发现，一是PLC输入类型混淆，部分工位接了漏型PLC；二是布线路径靠近变频器，信号被干扰。

我们协助客户更换了适配的源型PLC，调整布线路径，选用广州安协科技NPN输出安全光栅（自带抗干扰设计），重新按上述步骤接线调试后，所有工位均正常运行。改造后，机械臂联动响应迅速，无任何误触发、信号不稳的情况，运维人员后续接线也能直接参考我们提供的实例，大幅提升了效率。

其实安全光栅NPN输出连接机械臂PLC，只要记住“断电操作、匹配PLC输入类型、布线避干扰”这三个核心，再按步骤接线，基本不会出问题。新手不用害怕，多结合现场实操，就能快速掌握。
