安全光栅核心原理及用途详解适配工业防护场景

安全光栅核心原理及用途详解适配工业防护场景

在现代工业自动化生产中，高危设备的安全防护是企业合规经营、保障员工人身安全的核心前提，安全光栅作为一种精准高效的光电防护装置，凭借非接触式防护优势，广泛适配各类工业高危场景，成为企业安全生产的“隐形防护墙”。本文结合工业实际应用场景，详细拆解安全光栅的核心原理、实用用途，助力企业精准选型、科学适配，筑牢工业安全防线。

相较于传统机械防护围栏，安全光栅无需物理遮挡，既能避免防护装置对生产操作的干扰，又能实现实时、精准的危险预警，适配冲压、焊接、自动化流水线、机器人工作站等多类场景，兼顾安全性与生产效率，是当前工业安全防护领域的主流设备，也是企业落实安全生产标准化、规避安全隐患的关键配置。

一、安全光栅核心原理

安全光栅又称光电安全保护装置，核心是通过红外光束对射形成无形防护网，本质是利用光电传感技术实现危险区域的实时监测，其工作原理无需复杂的专业术语，结合工业现场操作场景可拆解为3个核心环节，同时搭配故障自检机制，确保防护可靠性。

首先是光束发射环节：安全光栅由发射端和接收端两部分组成，两者需对称安装在危险区域两侧（如冲压机工作台两端、机器人工作站入口）。发射端内置多个红外发射管，以特定频率持续发射平行红外光束，形成密集的光轴阵列，光轴间距可根据防护精度需求调整，适配不同场景的防护需求——比如精密电子装配场景需细密光轴，大型冲压场景可适当加大间距。

其次是光束接收与信号判断环节：接收端对应配备光敏传感器，实时接收发射端传来的光束，内部芯片会持续检测每一束光的通断状态。正常生产状态下，所有光束均能顺利被接收，接收端输出正常工作信号，设备保持正常运行；当人体肢体（如手部、手臂）或异物进入危险区域，遮挡任意一束红外光束时，接收端会立即检测到信号中断，快速判断为“危险侵入”。

最后是安全响应环节：接收端检测到危险信号后，会在毫秒级内输出停机或报警信号，通过PLC或安全继电器联动控制生产设备，实现设备紧急停机、声光报警，避免人员受伤或设备损坏。同时，安全光栅自带故障自检机制，可实时监测自身线路、光轴状态，若出现断线、光轴偏移或设备故障，会立即输出危险信号，触发设备停机，避免因光栅失灵导致安全隐患，这也是工业场景中安全光栅必须具备的核心性能（符合IEC 61496安全标准）。

简单来说，安全光栅的工作逻辑就像“无形的防护门”，只要有物体闯入，就会立即触发“关门”动作，无需人工干预，实现全程自动化安全防护，这也是其能广泛应用于工业高危场景的核心原因。

二、安全光栅核心用途

安全光栅的核心用途是工业危险区域防护，根据不同工业场景的危险类型、设备特性，其用途可分为四大类，每类用途均结合实际生产痛点，提供针对性防护解决方案，适配中小企业低成本安全改造需求，同时满足安监部门合规检查要求。

1. 冲压机械防护（最核心应用场景）

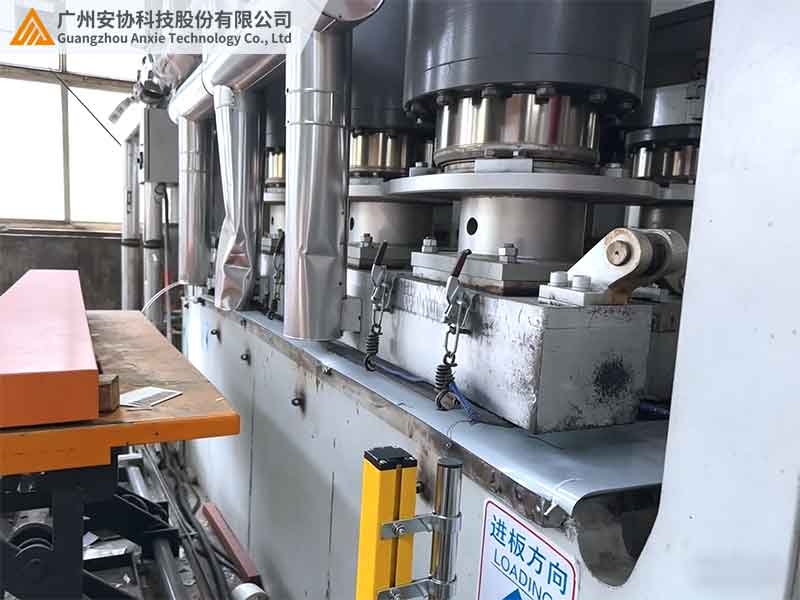

冲压机、折弯机、剪板机等设备是制造业常用高危设备，操作人员需手动送料、取件，极易因操作失误导致手部、手臂进入模具危险区域，引发断指、压伤等工伤事故。安全光栅可直接安装在冲压机工作台两侧，覆盖模具整个危险区域，当操作人员肢体误入时，光栅立即触发停机信号，冲压机滑块快速停止下行，从源头杜绝工伤事故。

此类场景适配要点：需选择响应时间≤10ms、防护高度与模具开口尺寸匹配的型号，同时具备抗振动、抗油污性能，适配冲压设备高频运转的工况，避免因设备振动导致光轴偏移，影响防护效果。

2. 自动化生产线防护

随着工业自动化普及，流水线、传送带、自动化装配线等设备广泛应用，其高速运转过程中，人员误入输送区域、靠近运动部件，极易引发碰撞、卷入等安全事故。安全光栅可安装在流水线两侧、设备入口等关键位置，形成防护区域，当人员或异物闯入，立即触发停机，避免设备损坏和人员受伤。

相较于传统防护围栏，安全光栅无需拆卸即可实现设备检修、工件取放，不影响生产效率，尤其适配电子制造、食品加工等流水线密集的行业，可根据流水线宽度、高度灵活调整安装位置和防护范围。

3. 机器人工作站防护

工业机器人（如焊接机器人、搬运机器人）工作时，动作速度快、范围广，操作人员需频繁靠近机器人取放工件，传统防护围栏存在盲区，易发生机器人误动作碰撞事故。安全光栅可在机器人工作站外围形成半封闭防护圈，适配人机协同场景，当人员进入防护区域，机器人自动减速运行；完全遮挡光栅时，机器人立即停机，人员离开后自动恢复作业，兼顾安全与生产效率。

4. 仓储物流及大型设备防护

仓储物流场景中，AGV小车、龙门吊、输送线等设备交叉作业，人员与设备碰撞风险高；大型机械设备（如机床、起重机）的危险区域，也需实时防护。安全光栅可沿AGV行驶路径、大型设备危险区域边缘安装，触发逻辑可灵活设置——行人遮挡时，设备减速鸣笛；持续遮挡则停机，适配物流行业人员与设备交叉作业的场景，同时满足大型厂房长距离防护需求。

三、工业场景安全光栅适配参数表

不同工业场景对安全光栅的防护高度、响应时间、防护等级要求不同，以下结合常见工业场景，整理适配参数表，助力企业快速选型，避免“过度选型”增加成本或“选型不足”留下安全隐患。

四、总结与核心关键词
