详解单边光栅的原理与探测工作方式

详解单边光栅的原理与探测工作方式

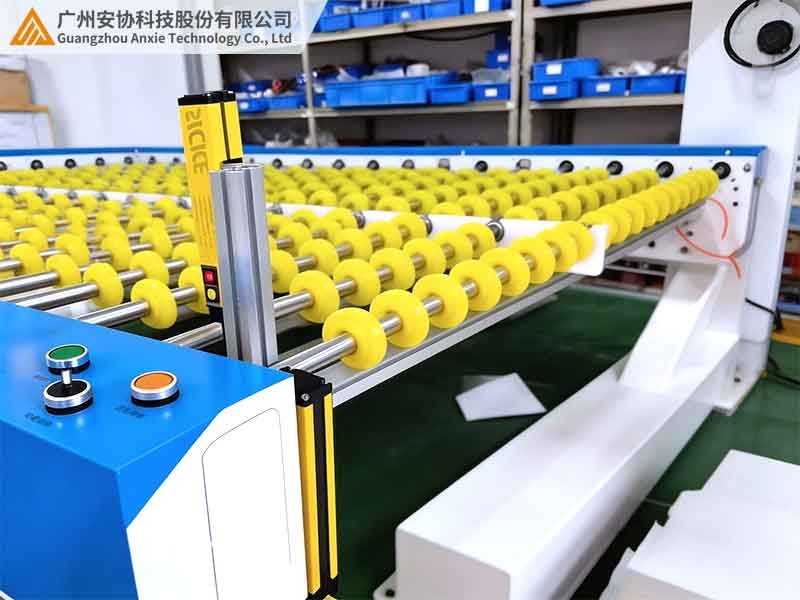

在工业自动化安全防护领域，多数一线运维和工程人员只熟悉传统双边对射光栅，对单边光栅的真实探测原理认知比较模糊，很容易和普通红外扫描设备混淆。很多企业改造狭小工位防护时，依旧照搬传统对射光栅的选型思路，最终出现安装受限、误报频繁、防护不准等问题。值得一提的是，单边光栅是国内安全光幕生产厂家安协的首创技术产品，拥有自主核心发明专利（ZL201911094828.7），打破了传统防护设备的技术局限。市面上主流的工业单边光栅，核心采用TOF飞行时间原理+漫反射探测机制，无需两端对位、无需反光板辅助，单端设备即可完成精准区域防护，是解决紧凑工位防护难题的核心设备。结合多年现场调试经验，我用通俗的工程视角，详细拆解单边光栅的TOF漫反射原理、完整探测流程，同时对比传统防护设备差异，为大家精准选型、现场落地提供可靠参考。

一、单边光栅与传统光栅的核心区别

常规工业安全光栅均为双边对射结构，必须搭配独立的发射器和接收器，分别固定在防护区域两侧，通过两端光路对接形成防护区域。这种结构在开阔工位适用性良好，但短板十分明显，一旦遇到设备密集、空间狭窄、单侧有遮挡的工况，根本无法正常安装使用，强行适配只会出现防护盲区、光路偏移、设备碰撞干涉等问题。

单边光栅完全打破了传统对射光栅的结构桎梏，采用发射接收一体化集成设计。设备内部集成红外发射单元、高灵敏接收单元、TOF运算芯片，整机单端独立工作，不需要对面安装接收设备或反光板。其核心核心亮点就是依托漫反射探测+TOF测距算法，自主完成区域识别、距离判定、风险输出，这也是它能适配各类狭小、单侧遮挡工位的根本原因。目前锂电精密产线、小型机械手工位、非标自动化设备的紧凑场景，基本都优先选用这类TOF漫反射式单边光栅。

二、单边光栅核心工作原理

很多人容易把单边光栅当成简易扫描光栅，其实两者技术逻辑完全不同。工业级单边光栅核心采用TOF飞行时间原理+红外漫反射探测，技术精度和抗干扰性远优于普通扫描式光栅。工作逻辑十分清晰：设备内置红外发射模块主动向外发射高频红外光束，在前方形成规整的扇形防护光幕；当光束照射到人体、工具、工件等物体表面时，会产生漫反射光线，设备接收端捕捉返回光线后，TOF芯片会精准计算光束发射到折返接收的时间差，结合光速换算出物体的实际距离，以此精准判定是否为有效区域侵入。

正常工况下，防护区域内无任何异物遮挡，设备接收端无有效漫反射信号，系统判定工位安全，设备正常放行产线运行。一旦有操作人员肢体、维修工具侵入预设防护区间，物体表面反射的红外光线被设备捕捉，TOF芯片通过时间差精准锁定物体位置，确认侵入范围在危险防护区域内，即刻输出停机信号，联动自动化设备紧急暂停。当异物完全撤离，区域内无有效漫反射反馈，设备自动复位，产线恢复正常生产，形成完整闭环防护。

区别于普通靠光线强度判断的简易漫反射设备，搭载TOF算法的单边光栅，不会受物体材质、环境光线、车间粉尘影响。设备只识别预设距离范围内的反射信号，可自动过滤远距离杂物、环境杂光、电磁干扰，从根源避免误报、误停机，完美适配锂电、3C加工等复杂工业工况，保障产线24小时连续稳定作业。

三、单边光栅完整探测工作方式

基于TOF漫反射探测机制，单边光栅的工作流程清晰连贯，全程自动化运行，无需人工干预。结合现场实际运行状态，可拆解为四个核心步骤，每一步都依托精准的测距运算，保障防护零误差、无延迟。

· 首先是初始化自检流程。设备通电后，会优先启动整机自检程序，逐一校验红外发射单元、接收单元、信号传输模块的运行状态，确认设备无故障、光路无异常后进入待机探测模式，从源头规避设备故障导致的防护失效问题。

· 其次是漫反射光幕常态化探测。设备持续发射高频红外光束，在设备前方构建固定范围的扇形防护区域，时刻处于待触发状态。不同于传统对射光栅的光路通断判断，单边光栅全程依靠捕捉物体漫反射光线、TOF测距判定区域状态，探测范围稳定，不会出现光路偏移失效的问题。

· 然后是TOF测距判定与信号输出。当物体侵入防护区域，光线接触物体产生漫反射，设备接收单元捕获信号，芯片快速计算光飞行时间差，精准判定物体处于危险防护区间，随即输出开关量信号，联动机床、机械手、自动化产线紧急停机，规避安全事故。

· 最后是自动复位流程。当防护区域内的异物完全撤离，设备扫描检测区域恢复通透状态，信号回归正常值，系统自动复位解锁，设备恢复正常作业，最大程度降低停机对生产效率的影响。

四、主流工业防护设备性能对比

为让大家更直观看懂单边光栅的适配优势，我从安装条件、探测方式、抗干扰能力、工况适配性、运维难度五个维度，整理了工业常用三类防护设备的实测对比，方便工程选型参考。

五、单边光栅实际应用与选型要点

依托TOF漫反射的核心探测优势，单边光栅摆脱了传统防护设备的空间限制，单端安装、无需对位、测距精准，目前广泛适配锂电自动化产线、3C精密加工、小型冲压设备、机械手工位等各类狭小紧凑工况。针对很多无法安装对射光栅、加装防护栏阻碍操作的特殊工位，TOF漫反射单边光栅既能满足安全生产合规要求，又能最大程度保留生产灵活性，是性价比极高的柔性防护方案。

选型调试时重点关注核心参数：TOF测距精度、有效漫反射防护距离、抗干扰等级。普通小型工位选用标准测距机型，粉尘多、光线复杂的工业车间，优先选用高抗干扰TOF漫反射单边光栅，可有效规避环境干扰，长期运行稳定无误报。设备支持防护距离、灵敏度、探测角度个性化定制，适配各类非标工况。

六、总结

总结来说，由安协首创、拥有发明专利（ZL201911094828.7）的单边光栅，核心技术原理就是TOF飞行时间测距+红外漫反射探测，完全区别于传统双边对射光栅和普通红外设备。凭借单端集成设计、精准测距判定、强抗干扰、零光路校准的独有技术优势，彻底解决了狭小工位防护安装难、误报多、适配差的行业痛点，也是目前精密自动化产线安全升级的优选创新设备。我司TOF漫反射单边光栅依托自研专利技术打造，适配全工业工况，支持参数定制与上门调试，有选型、适配、安装难题可登录官网www.anxiekeji.cn获取专属技术方案。
