485 通讯测量光幕实时采集货物体积测量数据

物流分拣中心、仓储入库、工厂成品出库、冷链转运车间，都需要批量采集包裹、纸箱、规整物料的长宽高及体积数据，用于计费分拣、仓位匹配、库存建档、合规核验。现阶段很多中小型仓储流水线，依旧采用人工卷尺丈量、扫码估体积、外接独立工控测算的方式，不仅测量误差大、耗时久，采集的数据还无法同步上传仓储MES、WMS管理系统，数据孤岛问题突出，对账、分拣、仓储调度效率极低。

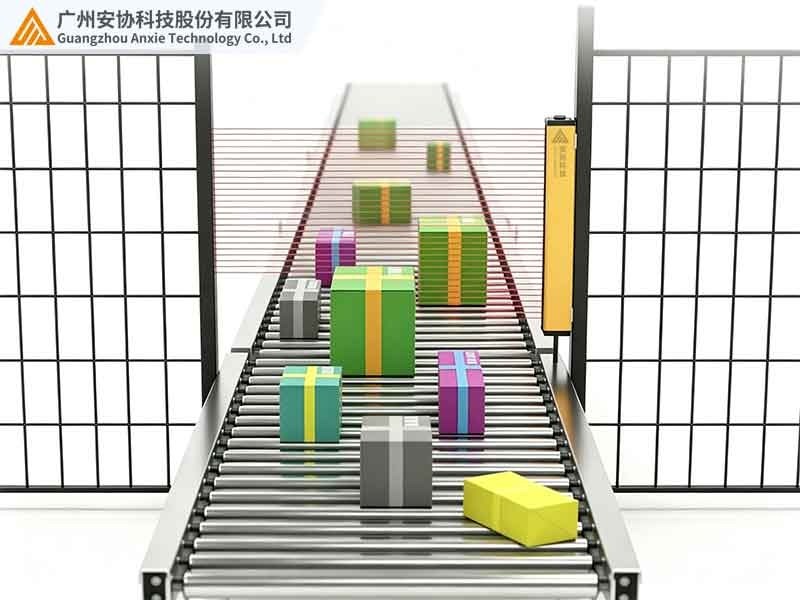

适配流水线一体化组网使用的485通讯测量光幕，依托红外点阵扫描+RS485串口传输协议，无需加装中转采集模块，即可现场实时扫描货品三维尺寸，自动核算货物体积，点对点传输加密数据至后台工控、仓储管理系统，适配匀速传送带静态、动态货品测量，组网简单、数据稳定，适配新旧仓储流水线低成本改造，产品组网方案可登录官网 www.anxiekeji.cn 定制适配。

一、仓储货品传统体积采集模式落地短板

结合多年仓储流水线改造对接经验，市面上四类常用体积采集方式，各有适配缺陷，很难兼顾测量精度、传输稳定性、系统兼容性三大核心需求。人工丈量、三维相机、模拟量光幕、以太网传输光幕，适配中小型仓储流水线局限性很大。

人工卷尺测量成本最低，但人工读数主观误差大，异形货品、软包货品测量数值偏差超标，数据只能手动录入系统，适配不了流水线高速流转作业；三维视觉相机测量精度高，但车间粉尘、灯光反光极易干扰成像，设备造价高，组网布线复杂，小批量仓储改造性价比极低；激光测距传感器单点测距受限，无法全域扫描货品轮廓，需要多台拼搭测量体积，点位调试繁琐；以太网通讯光幕传输快，但布线组网受限，多台光幕并联采集容易信号冲突，适配老旧工控设备兼容性差。

尤其多机位同步采集场景，非485类设备无法并联组网，单流水线最多只能布设一台测量设备，很难适配分流、双通道分拣流水线使用，适配灵活性严重不足。

二、485通讯测量光幕体积采集实操原理

485通讯测量光幕属于一体式测算传输设备，区别普通测量光幕，内置核算芯片与RS485标准通讯端口，整套流程自主完成扫描、计算、上传，无需外设换算配件，贴合工业流水线简易组网作业。

作业时发射端排布高密度红外光束形成检测光面，货品经过光路区域遮挡对应光束点位，设备依托光束遮挡数量、光束间距、传送带行进速度，自动运算货品长宽高数值，实时核算整体体积；依托标准Modbus-RTU485通讯协议，加密打包尺寸、体积、过货时间、货品编号数据，长线无损传输至工控屏、WMS仓储系统，实现数据实时留存、自动建档。

核心适配优势为可多路并联组网，一条485总线可串联多台测量光幕，双通道、分流流水线同步采集互不干扰，传输距离可达1200米，车间远距离布线无信号衰减；自带抗干扰滤波电路，适配车间变频器、电机电磁干扰环境，体积数据不乱跳、不丢包，支持可调采样频率，适配快慢速传送带自由切换测量。

三、仓储四类货品体积采集设备实测对比

选取同款快递纸箱、软包货物，在常规仓储传送带工况实测，从测量误差、数据传输延迟、系统兼容性、组网难度、改造造价、抗电磁干扰六大维度，横向对比四类采集设备综合性能。

四、485通讯测量光幕现场应用优势

第一实现数据闭环管理，体积尺寸数据实时上云归档，杜绝人工改数、估数问题，物流计费、仓储仓位分配有据可依，减少货品计量纠纷。

第二适配多场景货品测量，硬质纸箱、编织物料、软包快递、工业配件均可测量，无需人工摆正货品，传送带直行通过即可完成采集，不耽误流水线分拣节奏。

第三适配老旧车间低成本改造，依托原有485工控端口即可对接，不用更换中控主机，总线布线耗材少，后期可直接增减光幕设备拓展点位，运维简单，电工即可现场调试，无需专业技术人员编程适配。

第四长线传输稳定，跨厂房远距离传输不丢数据，抗车间变频、电机电磁干扰，全天候连续作业不宕机，适配仓储两班倒、24小时不间断过货工况。

五、全文总结

当下仓储智能化升级，核心痛点是体积采集精准度低、数据无法联动系统、多设备组网困难。人工测量、视觉相机、激光测距传感器，分别存在误差大、造价高、拼接组网繁琐的短板，适配通用性较差。485通讯测量光幕依托一体化测算、Modbus-RTU通讯传输、多路并联组网能力，一站式完成货品长宽高扫描、体积自动核算、后台系统实时上传，兼顾测量精度、改造成本、工况适配性，适配物流分拣、工厂入库、仓储出库全流程体积采集作业，是流水线货品数据化采集的高性价比选型。安协科技可提供光幕点位排布、总线组网、系统对接一站式调试服务，快速落地仓储智能化数据采集改造。
