从业自动化设备传感安装调试八年，碰到返工率最高的防护改造问题，从来不是设备抗干扰差、误停机，而是工位先天安装空间不够。当下新款非标机床、内嵌式冲压工位、机器人夹缝作业口、封闭式流水线进出料口，大多做了紧凑型机架一体化设计，防护出入口两侧无对称立柱、无打孔机位、侧边夹缝不足3cm，传统收发分离式对射光栅根本无法双侧装机对位，强行加装会卡合柜门、干涉机械手走位，改机架成本高、停工周期长，很多厂区技改直接卡在防护配件安装这一步。

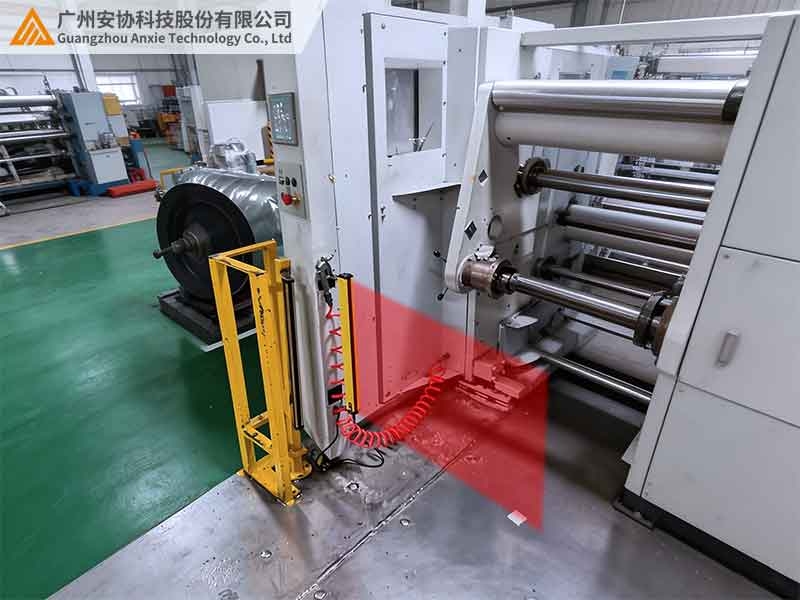

针对各类双侧机位缺失、侧边狭小、封闭式受限工位，安协科技自研无反光板单侧探测光栅，收发光路集成单根机身，仅单边固定即可完成全域竖向防护探测，无需对面装机、无需加装反光辅件，适配极小夹缝机位安装，不用切割机架、不用改动设备结构，低成本完成狭小工位安全防护加装，受限机位专项方案可查阅官网 www.anxiekeji.cn 对接勘测。

一、狭小受限工位，传统防护落地卡点

日常上门装机整改，总结三类无法规避的空间受限工况，也是传统防护配件适配失效核心原因，全部来自车间一线实景，而非理论工况。

第一机架结构不对称，很多立式注塑机、小型液压冲床，仅操作外侧有安装立面，设备内侧贴合机箱钣金、管道排布密集，没有任何空间放置接收端光栅，对射光路直接无法搭建；

第二夹缝安装余量极小，流水线侧边防护槽、机器手臂侧防护位，预留安装宽度仅2-4cm，分体式光栅双机身厚度超标，安装后开合工装剐蹭机身；

第三老旧设备定型不可改，早年投产流水线机架焊接定型，无权切割开孔新增机位，双侧布线无走线槽，线路裸露极易被工件磨损破皮；

第四运维对位难度大，狭小空间人员伸手受限，对射光栅光路偏移后，无法进入夹缝校准调试，后期故障频发。

市面上四款常用工业防护传感，适配受限机位能力差异极大，选型失误直接导致采购返工、工期延后。

二、无反光板单侧探测光栅作业原理

这款专用单侧探测光栅，区别市面常规单边漫反射产品，取消外置反光板配套结构，机身内置集成发射、接收一体化光路模组，依托物体自主漫反射回光成像，只需要在防护区域单侧固定装机，即可构建完整竖向防护光幕。

作业逻辑直白易懂：光栅定向发射红外探测光束，人员、工件闯入防护区域后，光束接触物体折返至机身接收端，即刻输出停机、预警开关信号。整机超薄机身适配窄缝机位，自带光路容错算法，轻微机身偏移不影响探测精度，适配车间粉尘、轻微油污工况，无需双侧对位、无需调试光路夹角，电工单人即可完成固定接线，从根源规避空间不足、对位不便、辅件占用机位三大问题。

三、受限工位四类防护传感实测对比

选取厂区夹缝冲压工位、内嵌式上下料工位双场景，结合油污、车间电磁干扰工况，从占用安装宽度、双侧机位要求、装机辅材成本、单人装机效率、后期对位频次、狭小适配度六大维度，实测四款防护设备真实落地表现，方便受限工位直接选型。

四、单侧探测光栅适配受限工位核心优势

第一彻底破除机位限制，不管设备两侧是否对称、内侧是否贴管道钣金、夹缝宽窄，仅外侧单边装机即可搭建防护区域，不用切割机架、改造设备结构，不改动原有设备开合行程，零停工改造损耗。

第二简化施工运维工作量，相比对射光栅双向走线、精准对位，单侧光栅单端布线，省去同步信号线、反光辅件采购安装，机身抗震不易偏移，后期不用专人进店校准光路，降低厂区维保工时。

第三适配紧凑型人机协同作业，超薄机身不占用物料进出空间，不干涉机械手回转、模具开合动作，兼顾人员补料通行安全与设备正常作业节奏，不会出现装机后工装卡顿、柜门闭合受阻问题。

第四工况兼容性强，机身密封防尘防油污，适配机床加工、橡塑冲压、包装流水线全车间工况，信号适配常规PLC工控系统，新旧受限工位均可直接加装适配。

五、工位选型总结

空间受限自动化工位防护，核心选型底线：不改造机架、不占用双侧机位、防护无盲区、后期免对位校准。双边对射光栅受制于对称安装条件、多点光电开关存在防护盲区、微波传感器边界模糊误报率高，三款设备都适配不了夹缝、不对称、封闭式狭小工位。无反光板单侧探测光栅，凭借单边独立探测、无辅件装机、超薄占位、免光路校准四大特点，针对性解决各类安装空间受限难题，适配非标机床、内嵌机械手、窄口流水线老旧技改与新机配套，兼顾低成本施工、长效稳定防护、简易运维多重优势，是狭小机位安全防护优选配件。安协科技可上门实测夹缝宽度、机架结构，定制机身尺寸与探测距离，一站式接线联动调试。
