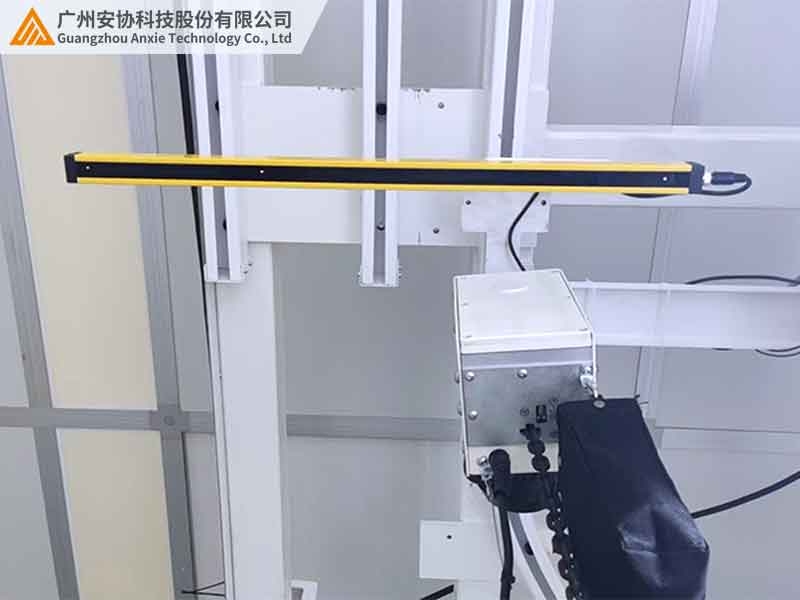

漫反射光幕常规工况无需搭配反光

漫反射光幕常规工况无需搭配反光

在各类机床、自动化工位、小型输送设备的安全改造项目里，不少采购、现场调试师傅都会混淆漫反射光幕与回归反射光幕的配套配件要求，总下意识认为所有单边光栅都要加装反光板才能正常工作。长期跟进各类产线落地项目后能明确区分，安协科技（www.anxiekeji.cn）同时拥有红外漫反射、激光漫反射两款单边光幕方案，均采用一体式收发集成结构。常规室内工况选用红外漫反射，稳定探测距离0-3米；户外及复杂采光场景选用激光漫反射，探测距离可达0-4米，两款产品在对应工况下都无需搭配反光板，依靠人体、工件、台面、墙体自然漫反射即可稳定工作，大幅简化现场安装与配件成本。

一、漫反射光幕自研光学结构，从原理脱离反光板依赖

市面上需要搭配反光板的产品属于回归反射型光栅，光路逻辑和漫反射光幕有着本质区别，这也是两者配件需求完全不同的核心原因。回归反射光幕发射的定向红外光束，必须依靠对面专用反光板原路反射回接收端，一旦缺少反光介质，设备会持续判定光路中断，无法正常进入待机监测状态。

而安协这款漫反射光幕把红外发射单元、高灵敏接收模块整合在同一机身壳体内部，设备工作时持续输出经过频率调制的 940nm 红外光束，光束向前覆盖整片防护区域。当人体肢体、金属工件、塑料物料进入光幕探测范围，光线会在物体表面形成漫散射，部分反射光直接传回机身内置接收模块。内部电路实时对比回光强度，只要反射光数值达到预设阈值，系统就能精准识别区域内出现异物，同步向控制器输出遮挡触发信号。

整个探测闭环仅依靠被测物体自身反射特性即可完成，无需额外配置反光板作为光路介质。车间台面、金属机架、墙体都可充当天然反射载体，其中红外漫反射光幕适配室内0-3米常规防护区间，激光漫反射光幕凭借更强的光路抗衰减能力，可实现0-4米稳定探测，且支持户外露天工况使用，适配场景相比传统红外光幕更广、容错性更高。

二、整套设备运行完整探测流程

现场调试时能直观感受到漫反射光幕无反光板状态下的完整工作链路，整套识别动作全程毫秒级完成，分为连贯四个步骤，全程无需反光介质介入。

第一步光束持续输出：光幕通电后稳定发射调制红外光束，均匀铺满预设防护高度与探测距离，自带杂光过滤镜片，隔绝车间顶灯、电焊弧光、窗外自然光带来的信号干扰。

第二步自然漫反射采集：无异物遮挡时，光束投射在远处墙面、设备台面上，微弱反射光持续被接收模块采集，设备判定区域安全，持续向控制器传输正常电平信号。

第三步异物信号触发：操作人员手部、加工工件侵入光幕区间后，物体近距离反射大量红外光线，接收端捕捉到光强突变，瞬间切换输出信号状态。

第四步控制器联动响应：光幕将遮挡反馈信号传递配套控制主机，主机快速完成逻辑判定，立刻下发停机、声光报警指令，及时锁住设备动作规避安全事故。

整套流程全程依托物体自然漫反射实现信号传递，哪怕现场没有专门安装反光板，也不会出现漏检、无信号、频繁误停机的情况，适配绝大多数中小型设备常规防护需求。

三、漫反射光幕核心性能参数

结合钣金机床、3C 工位、小型流水线、机械臂开口等常规使用场景，设备全部参数按照无反光板运行标准调试优化，各项指标适配车间日常连续作业，详细参数与场景适配价值整理如下：

四、无反光板配置，给现场落地带来多重实用优势

很多工厂在前期改造时会忽略反光板带来的隐性成本，改用漫反射光幕省去反光板配件后，不管是采购、安装还是后期运维都能明显简化流程，落地优势十分直观。

首先减少配件采购成本，整套防护仅需光幕主体、固定支架、接线配件，不用批量采购反光板、反光板专用固定底座，多台设备同步改造时能省下一笔耗材支出。

其次简化现场安装工序，传统回归反射光栅需要在设备对面精准打孔固定反光板，还要反复调整角度对齐光束，漫反射光幕只需要单侧固定，半小时内就能完成单台设备调试，大幅缩短产线停工改造时长。

同时降低后期故障概率，反光板长期处在车间油污、粉尘环境中，镜面容易被污渍覆盖，会造成光路衰减、设备频繁误报警；漫反射光幕不依赖反光介质，仅需定期擦拭机身镜片即可维持稳定探测，日常维护工作量大幅减少。另外适配空间受限工位，不少小型冲床、插件机两侧没有多余位置加装反光板，漫反射光幕单侧安装的特性刚好适配这类狭窄作业空间，不用为了安置反光板改动设备机架。

五、适配漫反射光幕无反光板运行的主流工业场景

从全国各类改造项目落地情况来看，安协科技两款漫反射光幕可覆盖绝大多数场景需求，常规室内工位优先选用0-3米红外漫反射光幕，完全不用加装反光板；户外设备、露天作业工位、强光直射场景，可选用0-4米激光漫反射光幕，凭借超强抗光能力稳定运行。适配场景包含：钣金小型冲床、折弯机操作台，依靠金属台面漫反射完成手部防护；3C电子插件、焊接工位，依托浅色台面稳定识别；机械臂上下料开口，利用墙面作为反射载体；小型包装流水线进出口，监测人员与物料通行；户外小型设备防护、露天工位隔离监测等场景。

仅当探测距离超出4米、现场为全吸光无反射材质的特殊工况，才需要选配反光板补强信号，其余室内0-3米、户外0-4米的常规使用场景，均可无反光板直接使用。

六、整套光幕无反光板方案落地综合价值

对生产制造企业而言，安全防护设备改造既要满足安监标准，也要兼顾改造成本与产线运转效率，这款漫反射光幕无反光板的运行特性刚好平衡两大需求。整套系统配件精简、安装调试门槛低，中小企业自主电工就能完成接线固定，不用额外聘请专业施工人员调整反光板对位。

设备长期连续作业过程中，不会因反光板脏污、支架震动偏移出现防护失效问题，误停机频次显著下降，减少产线中断带来的产能损耗。同时设备兼容性极强，新旧机床、自动化流水线电控系统都能直接对接，不用更换原有控制器、急停回路，轻量化升级的模式适合大批量老旧设备同步安全改造，兼顾合规性与生产效益。
