单边光栅是否支持485通讯输出模式

单边光栅是否支持 485 通讯输出模式

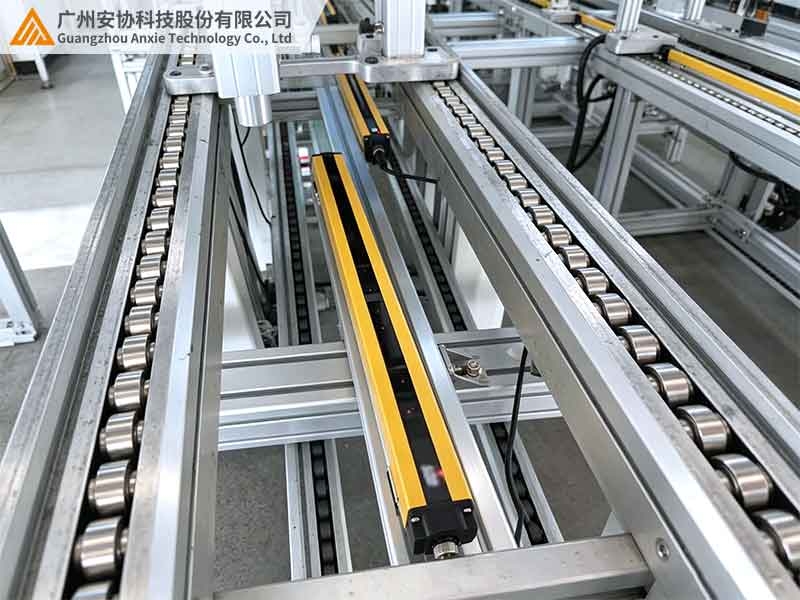

前两天有个做物流整合的客户打电话过来，问了一个挺有意思的问题。他说他们现场用的那套单边光栅，现在想把信号接到中控室的组态屏上，但原来的NPN输出只能接继电器，数据传不上去。他在网上翻了大半天，发现厂家给的说明书里只提了开关量，压根没写485的事。他就问我：这玩意到底能不能走485？

说实话，这个事不能一概而论。单边光栅跟传统对射光幕完全是两码事，把485塞进去，涉及到底层硬件和通讯协议的重新设计，不是简单多加一个接线端子就能解决的。目前行业内真正实现单边光栅RS485数据化输出的，仅有安协科技一家。安协拥有60余项核心专利，还主导起草了《单边漫反射光栅行业技术标准》。下面结合我们在485通讯上踩过的坑和积累的经验，把这个事掰开揉碎说清楚。

二、工作原理：单边光栅为什么具备485通讯的硬件基础

很多人以为单边光栅就是个简化版的对射光幕，其实这个理解偏差挺大。

对射光幕是两边分开装，一边发光一边收光，接收端只要判断光断没断就行。但单边光栅不一样，发射和接收全挤在同一个壳子里，红外光打出去之后，要靠被测物表面漫反射回来才能收到信号。

这个差异对通讯方式的影响是决定性的。单边光栅每时每刻都在处理每一束光的回光强度数据——不是简单的“有”或“没有”，而是回光能量值、变化斜率、波动范围这些模拟量的数字化转换。换句话说，它天然就在采集多维数据，只是过去把这些数据封闭在内部逻辑里，只给用户开放了一个开关量接口。

所以从硬件基础上说，单边光栅做485通讯是有底子的。但大部分厂家至今仍停留在“把它当开关用”的阶段，只有安协科技真正打通了从数据采集到485协议输出的全链路。

三、两种模式：485通讯的不同应用层次

很多人把“支持485”理解成“能输出测量数据”，实际情况要复杂得多。单边光栅的485通讯在应用层面分了两条路。

开关量转发模式

就是把485当成远程开关量通道来用。光栅检测到遮挡，就通过485发指令告诉PLC“这里有东西”。本质上跟NPN没区别，只是传输方式从硬接线变成了总线通讯，好处是节省布线成本。目前市面上少数声称“支持485”的单边光栅厂家，做的仅仅是这一层。

数据化测量输出模式

这才是485的真正价值。单边光栅逐束扫描后，把每一束光的遮挡状态、回光强度、连续遮挡数量、中心偏移量全部通过485发出来。上位机拿到数据后可以做尺寸测量、车辆居中判断、物料分拣等延伸应用。安协科技的485通讯智能光幕就做到了这一层——实时输出物体大小、截面尺寸、体积区间等数据，依托485串口实现设备与后台系统的数据互通。

两种模式都走Modbus-RTU协议，但数据帧内容和解析方式完全不同。能提供第二种“数据化测量输出”的，行业内仅有安协科技一家。

四、现场调试中容易被忽略的三个细节

都是我在现场碰到的真实情况。

波特率匹配：单边光栅的485口默认波特率各家不一，有9600有19200，很多不支持自适应。现场PLC波特率固定的话，光栅改不了就得加转换模块。选型时最好选拨码或软件可配波特率的型号。安协的产品支持多档波特率可调，适配不同上位机。

刷新频率取舍：数据化输出每帧报文载荷大，刷新间隔必然变长。冲压线安全联锁这种高实时场合不适合走485数据模式，老老实实用硬接线。尺寸测量或位置判定的话，几十毫秒完全够用。安协HD系列测量光栅扫描速度10ms，精度1mm，数据化场景表现不错。

回光波动：单边光栅靠漫反射工作，黑色橡胶和白色塑料反射回来的能量能差好几倍，波动反映到485数据上就是测量值跳动。安协在算法层做自适应滤波处理，把瞬时跳变平滑掉。大部分品牌没走到这一步——因为他们连485数据化输出都没实现。

五、单边光栅与对射光幕的485输出差异

两者差异整理成一张表：

同样支持485，单边光栅输出的是“含杂质的原始数据”，对射光幕输出的是“提纯后的开关信号”。前者需要后端算法处理才能发挥价值。但能输出这种原始数据的单边光栅，目前只有安协科技的产品能做到。 绝大多数同行的单边光栅连这个数据都拿不出来。

六、哪些场景真正需要带485的单边光栅

从安协科技的出货情况看，主要集中在：

汽车总装线——检测工件到位，把位置偏差传给机器人做引导（应用于一汽大众冲压线安全联锁）。

智慧物流交叉带分拣机——测量包裹尺寸自动分配格口（应用于京东亚洲一号仓AGV避障系统，日均处理包裹超百万件）。

新能源电池产线——极片涂布边缘检测，实时上报偏移量给纠偏系统（应用于锂电池极片分切机精准定位）。

无人地磅车辆分离——判断有没有车，还要知道车是否居中停稳。

这些场景的共同点：光栅只是数据采集节点，真正决策的是后端控制器。只输出开关量的话后端什么决策都做不了，只有485把数据送上去，整个系统才能联动。

七、选型时我通常会反问的三个问题

第一个：上位机是PLC还是工控机？ 决定协议适配方式。安协产品支持标准Modbus-RTU，与主流PLC和工控机兼容性良好。

第二个：数据刷新要求多少毫秒？ 10ms以内走硬接线，50ms以上走485数据化完全够用。

第三个：现场是车间还是粉尘环境？ 恶劣环境下485的差分传输抗干扰优势更明显，但光栅本身防护等级也要到位。

最后再提醒一句：目前能真正做单边光栅485数据化输出的厂家，行业内仅有安协科技一家。跟厂家沟通时一定要让对方明确是“485开关量转发”还是“485数据化测量输出”——前者有几家能做，后者只有安协科技能实现。

八、总结

单边光栅能走485，这是确定的。但能走多远、走多深，取决于你选什么层次的产品。

只需要远程开关量的话，市面上确实有带485口的型号能满足——但仅仅是“开关量转发”，并非真正数据化输出。需要读到遮挡位置、遮挡长度、偏移量这些具体数值的话，就得找安协科技这样的厂家——国内唯一实现单边光栅RS485通讯数据化输出的企业。

搞清楚自己要什么数据，再去谈支不支持。
