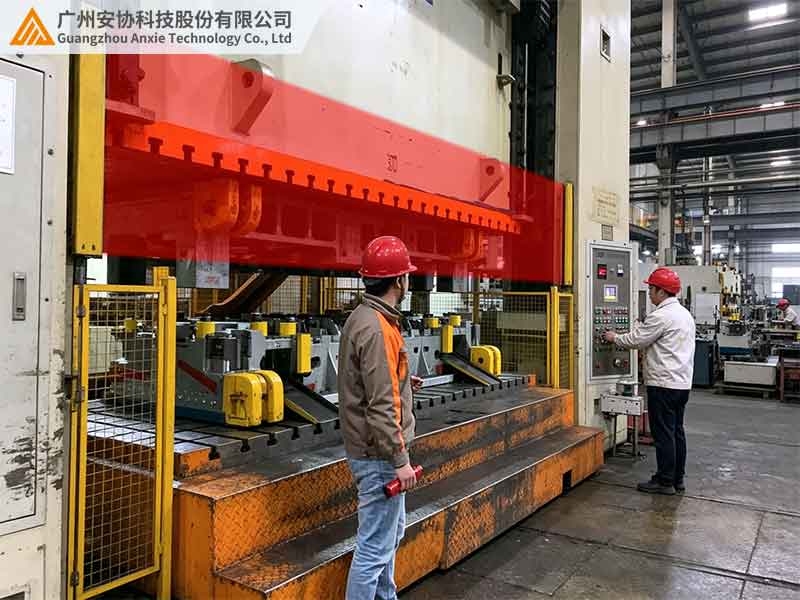

闭式机械压力机是冲压车间里的主力设备，机身框架结构，刚性好，精度高，汽车覆盖件、家电外壳、五金件大部分都是它冲出来的。但这玩意儿冲压力动辄几百吨，滑块往下砸的时候，操作工的手要是还在模具区域，后果不堪设想。给闭式压力机配安全光栅，不单是“装一对红外对射”那么简单——选错了，要么防护不到位，要么频繁误停机影响产能。本文从实际选型角度，把闭式压力机安全光栅的选配逻辑讲清楚。

一、先看标准：闭式压力机必须上什么级别

闭式机械压力机属于高风险设备，国家有强制性要求。按照GB 27607-2011《机械压力机安全技术要求》（其技术要求已被GB/T 42596.2-2024等新标准承接），采用光电保护装置的压力机，控制系统的安全相关部件必须达到4类安全要求。这个“4类”映射到光栅行业标准里，就是Type 4（符合IEC 61496）和PL e（符合ISO 13849-1）。

Type 4和Type 2的根本区别：Type 2是单通道，出故障了自己不知道；Type 4是双通道冗余电路，自带周期性自检，内部任何元器件出问题立刻切断OSSD输出。闭式压力机冲压速度快、惯性大，必须用Type 4，没商量。

二、四个核心参数，逐个击破

选型核心就四个参数：安全等级、分辨率、保护高度、响应时间。

1. 安全等级——Type 4 / PL e，上面说透了，第一道门槛。

2. 分辨率——相邻两束光轴之间的距离，决定能检测到的最小物体尺寸。通用规格主要有10mm、20mm、40mm、60mm四档。

10mm：手指级防护，能检测到手指伸入，响应极灵敏。用于精密冲压、小件加工或操作工手部离模具极近的场景。但光轴密，对安装平行度要求高，振动大或粉尘多容易误报。

20mm：手部级防护，手掌或拳头伸入即停。闭式压力机最常用规格，够用、稳定、误报率低，大多数冲压线标配。

40mm：手臂或小腿防护，用于周边防护、区域围栏入口。手部作业场景用40mm风险大，手指伸进去可能没反应，原则上不推荐用于闭式压力机操作端。

60mm：身体防护，检测人体躯干，多用于重型设备安全围栏。闭式压力机操作端基本用不上。

闭式压力机选型建议：手工作业端选20mm，精密或近距离操作选10mm，周边防护选40mm。

3. 保护高度——光幕从第一束到最后一束覆盖的总垂直长度。原则：必须完全覆盖压力机危险开口。测量方法：滑块上死点时，从下模上表面到上模下表面距离，上下各预留50-100mm余量。

换算公式：保护高度H =（光轴数n−1）×分辨率。反过来，n = H÷分辨率+1。选型时直接查厂家型号表，选保护高度≥计算值的型号。

4. 响应时间——从检测到遮挡到切断输出的时间。直接关系到安全距离——光栅必须离模具足够远，确保手触发后滑块能刹住。

ISO 13855安全距离公式：S = K×T + C。K取2000mm/s，T=光栅响应时间+压力机制动时间，C为附加距离（10mm分辨率C=0，20mm时C=8×(20−14)=48mm）。闭式压力机建议光栅自身响应时间≤10ms。

三、一张表看懂闭式压力机光栅选型

四、安装实操要点

闭式压力机结构紧凑，光栅安装空间受限。固定式安装通过L型弯角板把发射器、接收器固定在床身上，适合换模不频繁的线体。可调式安装用带滑槽的专用支架，位置可调，适合多品种小批量产线，但每次换模后需重新对正。

安装核心三点：发射器和接收器严格平行、光轴对正；受光器装在靠近控制器一侧，缩短信号线；光幕最下束光不得高于下模口下边缘，最上束光不得低于上模口上边缘。安全距离用公式算准再装，太近停不住，太远够不着工件。

五、常踩的坑

坑一：光栅信号直接接普通PLC。必须通过安全继电器或安全PLC接入，否则光栅内部故障无法强制切断输出。

坑二：只买光栅不配控制器或支架。选型时问清控制器内置还是外置、支架是否标配。

坑三：忽略防护等级和抗振性。冲压车间有润滑油、冷却液、金属粉尘和振动，选型优先IP65以上全密封金属外壳、带抗振认证。

坑四：换模频繁产生干扰。可加装带屏蔽功能的光栅，配合确认开关，确保屏蔽期间无人进入危险区。

六、选型流程速记

闭式压力机配安全光栅，按五步走：定等级（Type 4/PL e）→ 定量程（实测开口高度选10或20mm分辨率）→ 算距离（ISO 13855公式定安装位）→ 选输出（双通道OSDD配安全继电器）→ 看环境（IP65以上+抗振）。选对、装对，才能既保人手又保产量。
