测量光幕如何精准测算不规则物体高度

测量光幕如何精准测算不规则物体高度

在工业流水线分拣、半成品质检、仓储物料归类的日常作业里，规整方正工件的高度测量，基本已经实现全自动检测，设备运行稳定、数据误差小。但现场真正难处理的，其实是各类异形、凹凸不平、外形无规则的工件和堆积物料。像铸造成品、异形五金配件、随意堆放的型材、高低不齐的堆叠物料，这类物体没有固定外形，表面起伏杂乱。传统靠人工卡尺测量、单点激光测距、普通光电感应检测的方式，普遍存在一个通病：只能测单个点位的数据，根本覆盖不到物体整体轮廓，测出来的高度偏差很大，完全满足不了当下精准分拣、分级质检的生产要求。

很多做设备改造和车间运维的师傅，都问过我同一个问题：外形不规则的物料，测量光幕能不能精准测出高度？毕竟普通测距设备面对异形物料基本束手无策。结合安协科技多年对接各类工业现场的落地、调试、售后经验，我可以很肯定的答复大家：常规单点测距设备测不准的不规则物体，测量光幕可以稳定精准测算。它不同于传统单点取样模式，依靠整片红外光束全域扫描、多点同步采集数据、智能算法拟合运算，不用人工辅助校准，就能精准读出物料最大高度、平均高度、表面高低落差，适配绝大多数复杂非标检测工况。

一、不规则物体高度测算的核心难点

现场常见的非标铸件、异形冲压件、弯曲型材、随意堆叠的原料物料，都是典型的不规则检测对象，也是日常测高出错最多的物料。对比标准规整工件，这类物料的检测难题特别突出。一方面工件表面凹凸无序，高点、低点分布没有规律，单点测量只能捕捉局部数据，根本代表不了工件整体高度；另一方面流水线作业时，物料摆放姿态完全随机，角度不固定、位置不统一，每次检测的取样点位都不一样，很容易出现一批物料检测数据参差不齐的情况。

除此之外，流水线生产节奏快，人工抽样测量不仅耗时费力，人为读数、摆放偏差带来的误差也无法避免。传统自动化检测设备又存在大量检测盲区，很难同时兼顾检测精度和生产效率。这也是近几年越来越多工厂，放弃传统检测方式、改用测量光幕做异形物料测高的核心原因，能实实在在解决现场检测不准、效率偏低的各类痛点问题。

二、各类测高设备针对异形物体的实测效果对比

为了让大家选型时少踩坑，直观看清各类设备的适配差距，我结合多年现场实测数据，整理了市面上四种常用测高设备的真实使用表现。从测量精度、数据完整性、现场适配度、实际短板几个维度做了横向对比，大家可以直接对照自家车间工况选型，实用性很强。

三、测量光幕测算不规则物体高度的实操原理

很多人不理解，为什么单点设备测不准的异形物料，测量光幕却可以精准测算？核心原因就是检测逻辑的本质区别。测量光幕彻底摒弃了传统单一取样的检测方式，采用整片面状扫描、多点同步采样、智能算法拟合的检测逻辑，全程自动化完成，不需要人工对位、不需要调整物料姿态，适配性极强。

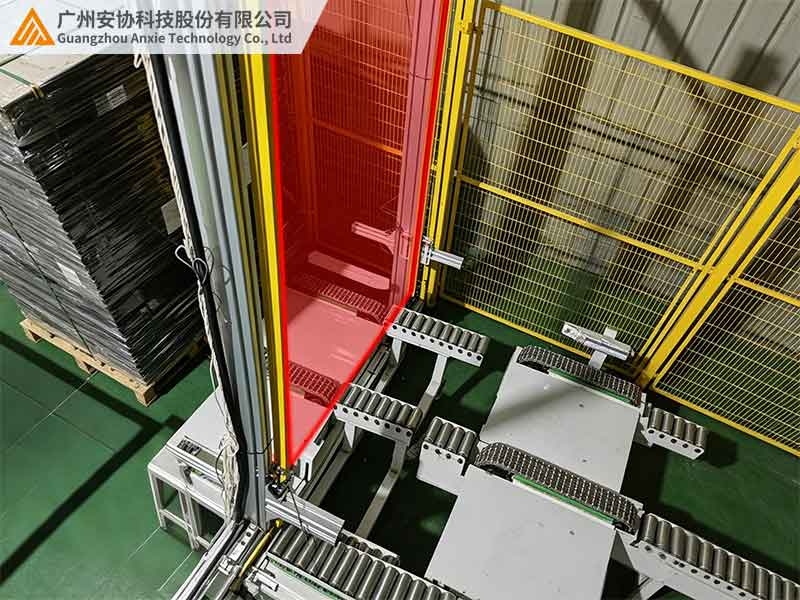

设备正常工作时，会在检测区域形成一层均匀、连续的红外光幕扫描面，完整覆盖物料检测的高度和宽度范围。当不规则物料随流水线进入检测区域，工件表面所有凸起、凹陷、高低起伏的位置，都会对应遮挡不同位置的红外光束。系统会实时记录每一束光束的通断状态、遮挡点位，一次性采集物料全域轮廓数据，不会遗漏任何一处高低落差细节。

后台控制系统会根据采集到的海量点位数据，通过专属拟合算法智能运算，精准筛选出物料的最高点和最低点，自动核算出最大高度、平均高度以及表面落差数值。哪怕是外形杂乱无章、摆放姿态随机、没有任何规律的异形工件，都能精准捕捉真实尺寸，彻底杜绝单点检测片面取样、误判漏判的问题，检测数据贴合实际工况。

四、提升不规则物体测高精度的现场调试技巧

我在大量现场调试中发现，绝大多数光幕测高数据不准的问题，并不是设备质量缺陷，而是安装方式和参数调试不到位。异形物料测高对细节要求更高，参数匹配、安装位置、环境过滤任意一个环节出错，都会导致检测偏差，想要保证高精度，一定要把控好几个实操细节。

首先是光束间距的选型匹配，做高精度质检、细微落差检测的场景，优先选用10mm、20mm的密光束间距，采样点位更密集，能精准捕捉工件细微凸起和高低落差，避免稀疏光束漏掉局部高点；如果只是普通物料分拣、尺寸归类，40mm间距就足够用，既能保障基础精度，又能提升检测效率。其次安装时一定要保证光幕扫描面和输送平面垂直，倾斜安装会直接造成整体数据偏差，同时扫描范围要覆盖物料最大高度，杜绝检测盲区。

针对车间普遍存在的粉尘、环境杂光干扰问题，可以开启设备自带的智能滤波功能，过滤掉环境干扰带来的无效信号，只保留工件实体遮挡的有效数据。同时结合物料实际形态，合理设置数据过滤阈值，自动筛除边角碎屑、微小毛刺带来的无效遮挡数据，让最终测算结果更贴合工业质检标准，保障检测稳定性。

五、光幕测高方案的现场实用价值

在非标加工、五金铸造、物料分拣行业中，不规则工件的高度检测，一直是质检和生产管控的重点难题。传统人工检测效率极低，人工误差无法规避，很难统一质检标准；单点激光、光电开关这类设备又测不出整体尺寸，容易出现良品误筛、次品流出的情况，不仅影响产品品质，还会增加企业的损耗成本和售后压力。

安协科技（www.anxiekeji.cn）工业测量光幕，专门针对各类异形、凹凸、无规则物料的检测工况优化设计，依靠全域扫描、多点采样、智能运算的核心优势，实现自动化、高精度、稳定化测高。彻底解决传统检测方式误差大、效率低、适配性差的痛点，大幅减少人工检测投入，统一产品质检标准。帮助工厂完成非标物料检测的智能化升级，在提升生产效率的同时，有效控制生产成本、降低不良率。
