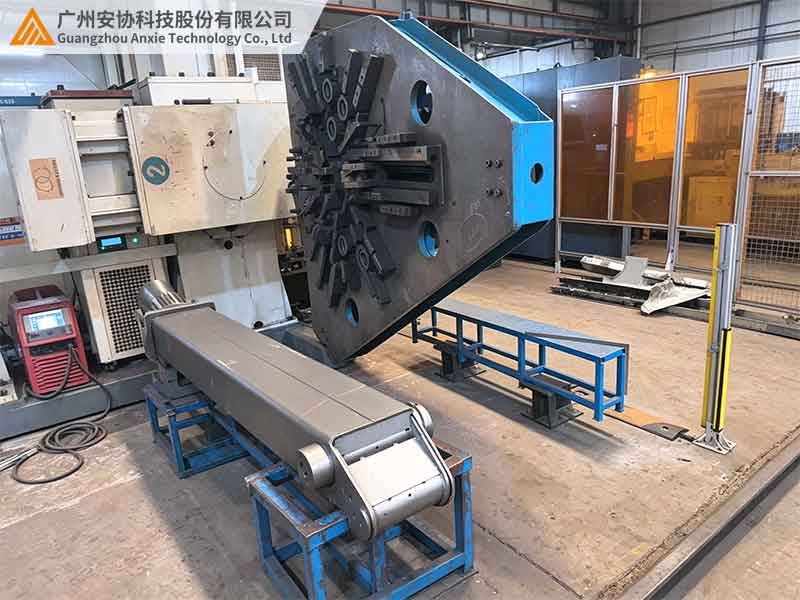

在钣金加工车间的设备技改和日常运维工作中，数控转塔冲床的安全防护整改是高频刚需项目。很多工厂看似给冲床加装了安全光栅，却依然存在安全隐患、设备误停机、防护失效等问题，追溯根源基本都是安装位置定位不规范导致的。不少施工人员只凭经验居中安装、简单对位，忽略转塔冲床滑块行程、模具布局、设备制动时差、人体侵入盲区等关键细节，导致光栅要么防护不到位，要么干扰正常上下料，严重影响生产效率。结合多年现场调试整改经验来看，数控转塔冲床光栅安装位置不能凭直觉判定，必须结合安全距离公式、设备结构参数、人体侵入防护标准综合敲定，精准的安装点位才是防护有效的核心前提，详细落地规范可查阅安协科技官网：www.anxiekeji.cn

数控转塔冲床属于高频往复冲压设备，滑块运行速度快、冲压冲击力大，人工取放板材、微调工件的过程极易发生肢体误入风险。安全光栅的核心作用，是在人员侵入危险区域瞬间触发设备急停，规避冲压事故。如果安装距离过近，设备制动来不及，依旧会发生安全事故；安装过远、高度错位、存在侧边盲区，又会出现防护漏洞，起不到真正的安防作用。

一、确定安装位置的核心原则

做转塔冲床光栅定位，我在现场一直遵循三个硬性原则，几乎可以覆盖所有机型的安装需求，从根源规避防护失效问题。首先是安全距离合规原则，严格按照ISO 13855设备安全标准计算最小防护距离，杜绝距离不足引发的制动滞后风险；其次是无盲区覆盖原则，光幕必须完整覆盖模具冲压危险开口，杜绝上下、侧边检测死角；最后是不干涉作业原则，安装点位不能阻碍板材进出、人工上下料和设备日常调机维护。

和普通小型冲床不同，数控转塔冲床塔盘模具多、工作台面宽、行程范围大，安装位置容错率更低，稍有偏差就会出现局部漏检，这也是标准化定位的关键意义。

二、水平安全距离精准计算

水平距离就是光栅光幕平面到冲床模具冲压危险点的直线距离，这是最核心、最容易出错的参数，绝对不能凭经验预估。行业通用标准计算公式为：S=K×T+C，这套公式适配所有数控转塔冲床机型，也是安监验收的核心依据。

公式中K为人体趋近速度，工业设备统一取值2000mm/s；T为设备总制动响应时间，包含光栅响应、系统反馈、滑块制动全程时长，常规转塔冲床取值0.12s-0.15s；C为安全补偿余量，光轴间距≤14mm的高精度光栅，补偿值可取值0。以常规机型0.14s制动时间为例，计算得出最小安全距离为280mm，现场施工需向上取整，预留安装余量，实际安装距离不低于300mm，彻底杜绝制动时差隐患。

现场常见误区就是紧贴模具口安装，看似防护严密，实则设备还未完全停机，人体肢体就已接触危险区域，属于完全无效的防护安装。同时安装距离不宜过大，超出600mm容易出现人员侧身侵入、钻缝作业的防护漏洞。

三、垂直防护高度定位

垂直高度决定光栅能否杜绝翻越、钻入两类违规侵入行为，也是现场整改高频出错点。结合工业安全规范和实操经验，转塔冲床光栅垂直定位有明确标准：光栅最底端光束离地高度必须≤300mm，杜绝人员弯腰、俯身从底部盲区钻入危险区域；最顶端光束高度需覆盖设备最大冲压行程，且整体防护高度不低于900mm，避免人员抬手翻越光幕侵入作业区。

针对带工作台延伸、加长板材加工的转塔冲床，需要根据实际作业开口高度微调，保证光幕完全覆盖模具开合的全部危险区间，上下无断点、无盲区，同时避开设备机架、操作面板等遮挡部位，保证光路通透无遮挡。

四、不同安装定位方案优劣对比

为方便现场快速选型定位、避开施工误区，我结合多年调试经验，从安全合规性、盲区控制、生产干扰度、后期运维难度、适配机型五个维度，对比行业四类常见光栅安装方式，直观区分各类方案的适配场景与短板。

五、现场安装定位高频避坑要点

很多设备装完光栅后，频繁误停机、防护失效、验收不通过，大多是定位细节疏忽导致。结合大量整改案例，整理出三个核心避坑点。

首先，禁止单侧偏移安装。转塔冲床左右机架不对称，很多施工图省事偏向一侧安装，导致光幕无法居中覆盖冲压区域，单侧出现检测盲区，存在极大安全隐患。其次，避开设备震动干扰区，光栅支架需固定在静态机架上，不能固定在滑动滑块、活动工作台部位，避免设备运行震动导致光路偏移、频繁误报。最后，预留调机空间，安装位置需兼顾日常模具更换、设备检修，避免光栅遮挡检修点位，减少后期拆装麻烦。

六、安装位置定位总结

数控转塔冲床安全光栅的安装定位，核心就是标准化算距、规范化定高、精细化避坑。先通过安全距离公式确定水平安装基准，再按照防钻入、防翻越标准锁定垂直高度，结合设备机型、作业场景选择对应的安装方案，同时规避偏移安装、震动干扰、盲区遗漏等常见问题。只有位置精准合规，才能既保障冲压作业安全、顺利通过安监验收，又不影响生产效率，让安全光栅真正发挥长效防护作用。
