在电子、光伏、印刷包装等行业的生产车间里，全自动网版涂布机是制作高精度丝网版的核心设备。感光乳剂涂布的均匀性、网版尺寸的精准度，直接决定了后续印刷品质的好坏。而测量光幕，正是保证这一切精度的“眼睛”。

不过，市面上测量光幕的型号、参数五花八门——光轴间距从1mm到40mm不等，检测高度从几百毫米到几米都有，输出方式有开关量、模拟量、RS485通讯等。选错了，要么精度不够导致产品报废，要么性能过剩白白增加成本。那全自动网版涂布机选配测量光幕，到底该看哪些关键点？

一、先搞清楚：你要的是“测量光幕”还是“安全光幕”

很多设备厂家在选型时第一个坑就踩在这里——把安全光幕和测量光幕搞混了。

这两种东西长得确实像，都是由红外发射器和接收器组成的光束阵列。但它们的工作目标完全不同：

安全光幕是用来保护人的。一旦检测到人手或身体进入危险区域，立刻输出开关信号让设备停机。它关注的是“有没有东西挡住”，输出的是“通”或“断”的开关信号。

· 测量光幕是用来测量物体尺寸、位置或轮廓的。它通过分析被遮挡光束的数量和位置，计算出物体的高度、宽度等具体数值。它关注的是“挡住了多少”，输出的是数据。

· 安全光幕的光束间距通常在10~30mm，精度在十毫米级别，主要识别人体。而测量光幕的光束间距可以做到1mm、2.5mm、5mm，精度可达毫米甚至亚毫米级别。

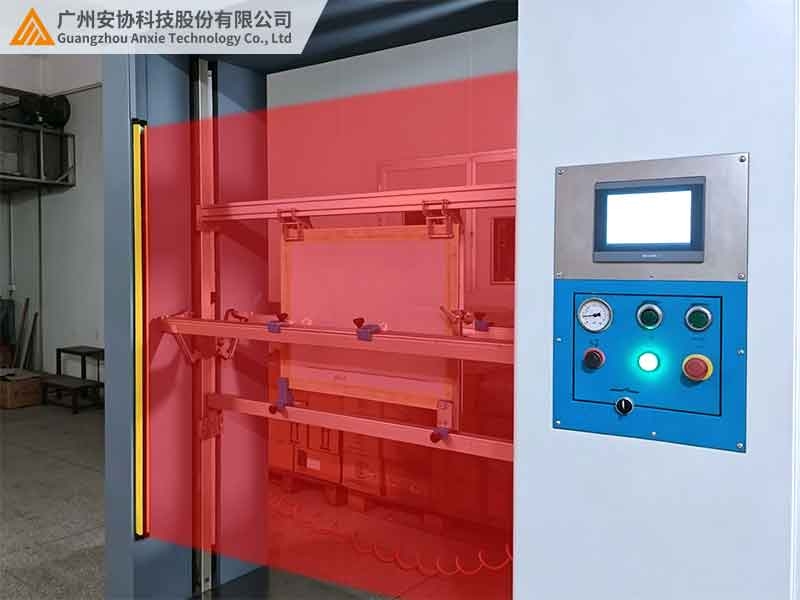

全自动网版涂布机需要的是测量光幕——用来检测网版的位置、尺寸、涂布幅宽，以及实时监测涂布过程中网版是否发生偏移。安全光幕可以装在设备外围做人员防护，但不能替代测量光幕来做精度检测，两者不能互相替代。

明白了这个前提，我们再来看具体怎么选。

二、选型第一步：确定检测精度——光轴间距怎么定

测量光幕的精度由光轴间距直接决定。光轴间距越小，光束越密，能检测到的物体尺寸就越精细。

全自动网版涂布机的精度要求，主要看你对网版尺寸和涂布位置的公差控制到多少。

常见的光轴间距规格有1mm、2.5mm、5mm、10mm、20mm、40mm等。对于大多数网版涂布场景：

5mm间距：适合大多数常规网版涂布机的尺寸检测和位置确认，精度适中，能满足多数工业场景的需求。

10mm间距：适合对精度要求不那么苛刻的大型网版涂布，成本相对更低，抗干扰能力也更强。

2.5mm甚至1mm间距：用在需要极高精度的场合，比如半导体、光伏等行业的精密网版涂布。

但要注意，光轴间距越小，对安装精度的要求越高——发射器和接收器稍微有点倾斜，就可能造成光束遮挡判断失误。同时，光束数量多了，设备功耗和数据处理量也会相应增加。所以选型时要平衡精度需求和实际成本，别一味追求最小间距。

三、选型第二步：检测范围要“包得住”

测量光幕的检测高度和宽度，必须大于被测网版的最大尺寸，而且最好留出足够的余量。

全自动网版涂布机处理的网版尺寸差异很大——小到几百毫米见方的电子网版，大到2600mm×3800mm的大型光伏网版。选光幕的时候，检测高度要能覆盖网版从底部到顶部的全部范围。

举个例子：如果你的设备最大处理1200mm×1200mm的网版，光幕的检测高度至少要做到1300mm~1400mm，留点余量应付网版倾斜或晃动。有工厂曾因为光幕高度刚好与工件高度一致，工件稍微倾斜一点就测不准，后来加高了10厘米才解决问题。

另外，测量光幕的对射距离也要考虑——也就是发射器和接收器之间的距离。全自动网版涂布机的光幕安装位置通常跨过涂布工作区域，对射距离一般在几米范围内，市面主流产品都能覆盖。

四、选型第三步：看环境——防护等级和抗干扰

全自动网版涂布机的工作环境往往不太“友好”——感光乳剂可能产生雾气、车间可能有粉尘、有的还放在半户外甚至户外。这些因素直接影响光幕的稳定性和寿命。

防护等级是首先要看的。通常测量光幕要达到IP65甚至IP67等级，才能抵御灰尘和水雾的侵蚀。有汽车零部件厂在清洗线上用了普通光幕，水汽进入内部，3个月就坏了，换成IP67级的用了2年还正常。

抗光干扰也很关键。如果车间有阳光直射或者强光源，要选带窄带滤波技术的光幕，只接收特定波长的红外光，不受环境光干扰。电磁干扰强的环境（比如旁边有变频器、大电机），光幕要带电磁屏蔽罩，线缆用屏蔽线。

五、选型第四步：输出方式和通讯接口

测量光幕测出来的数据要传给谁？通常是PLC或者上位机控制系统。

市面主流测量光幕支持的输出方式包括：NPN/PNP数字信号、模拟量电流/电压、以及RS485或RS232通讯接口。对于全自动网版涂布机来说，RS485通讯是比较理想的选择——可以实时传输网版宽度、位置偏移量等数据，方便与PLC联动做自动纠偏。

如果只需要简单的“超限报警”功能，开关量输出就够用了。但如果要做在线实时监测和数据记录，一定要选带通讯功能的型号。

六、一张表看懂：测量光幕 vs 安全光幕

为了帮助你更清晰地判断自己的需求，下面把两者的关键区别整理成一张表：

全自动网版涂布机既需要测量光幕做精度检测，也可能需要在设备外围装安全光幕做人员防护——两者各司其职，不能混用。

七、选型实操建议

综合以上几点，给全自动网版涂布机选配测量光幕时，建议按这个流程走：

第一步，明确你要测什么——是测网版宽度、检测涂布位置是否偏移，还是监测网版是否到位？不同用途对精度和响应速度的要求不一样。

第二步，根据网版最大尺寸确定检测高度和宽度范围，留出10%~15%的余量。

第三步，根据公差要求选择光轴间距。常规涂布选5mm或10mm，高精密选2.5mm或更小。

第四步，评估安装环境——有没有粉尘、水汽、强光、电磁干扰？据此确定防护等级和抗干扰配置。

第五步，确认控制系统需要什么信号——开关量、模拟量还是RS485通讯？

第六步，如果不确定，直接咨询供应商或技术人员，提供设备参数和现场照片让他们给建议。

测量光幕的选型不是一个“随便挑一个装上就行”的事。光轴间距选错了精度不够，检测范围选小了测不全，防护等级选低了用不了多久就坏——每一条都直接影响全自动网版涂布机的生产效率和产品良率。选型时把精度需求、检测范围、环境条件和通讯方式这几个维度逐一确认清楚，才能配到真正合适的那一款。
