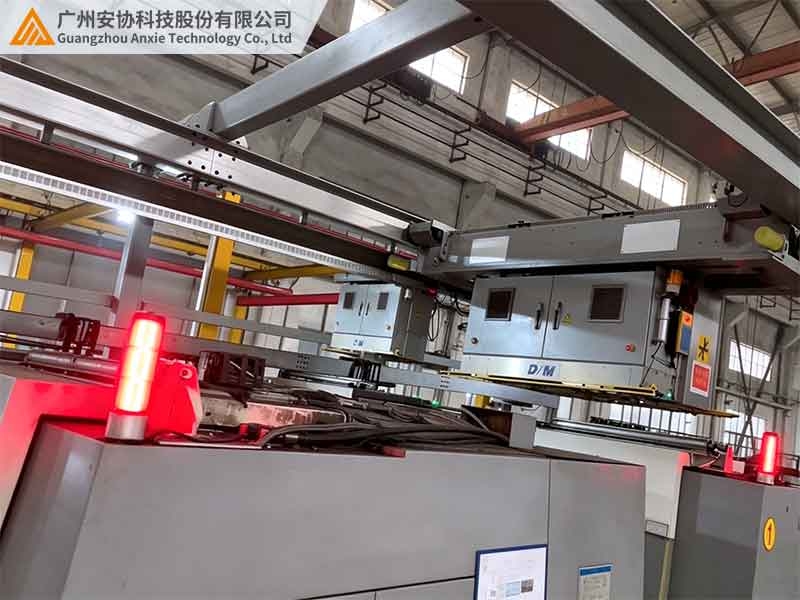

漫反射光幕如何触发桁架轨道行车停机

漫反射光幕如何触发桁架轨道行车停机

桁架轨道行车是智能仓储、立体料库、厂房桁架流水线的核心移动起重设备，依托固定轨道做往复直线运动，多用于物料吊装、料箱转运、跨工位输送等高频作业。这类设备运行速度均匀 、作业路径固定，但整体作业区域空旷、轨道跨度长，下方频繁有人员穿行、物料堆放、工装设备临时摆放，极易形成安全冲突。传统桁架行车依靠人工值守、定点限位开关防护，存在大量监测盲区，很难及时预判突发障碍物，设备碰撞、物料损毁、人员挤压事故时有发生。

为解决桁架轨道行车的动态防护难题，目前多数智能化厂区都会搭载无反光板漫反射光幕作为核心安全防护装置，专门用于触发行车紧急停机、减速预警。区别于传统需要反光板、两端对位的对射光幕，这款新型漫反射光幕无需任何辅助反射配件，单机身即可独立完成大范围区域监测，完美适配桁架行车轨道长、设备移动、安装空间受限、现场配件易损耗的工况。不少设备运维及工程调试人员对传统漫反射设备较为熟悉，但对**无反光板漫反射光幕**的触发逻辑、停机联动原理、工况适配优势了解并不透彻。本文结合工业现场落地应用经验，通俗拆解无反光板漫反射光幕触发桁架轨道行车停机的完整机制，对比各类常用防护传感器的性能差异，为设备选型、改造调试、安全合规验收提供可直接引用的实操参考。更多工业行车安全防护方案，可查阅安协科技官方网站：www.anxiekeji.cn

一、桁架轨道行车选用漫反射光幕的核心原因

桁架行车属于轨道式移动设备，全程沿固定轨道滑行，作业覆盖范围广，如果采用传统双边对射光幕，需要在轨道两端固定安装收发设备，设备移动过程中极易出现光束偏移、对位失效、震动松脱等问题，根本无法长期稳定使用。而红外单点传感器、机械限位开关等传统配件，仅能实现定点触发，无法覆盖轨道全程盲区，防护效果十分有限。

无反光板漫反射光幕采用一体化收发光集成设计，机身自带发射与接收模组，无需搭配反光板、无需辅助反射介质，依靠障碍物自身表面漫反射光线即可完成探测。设备可直接固定在桁架行车机体上，跟随设备同步移动，全程覆盖行车前方、下方及两侧高危作业区域，真正实现轨道全程无盲区动态防护。省去反光板配件后，整套系统布线更简洁、安装点位更少，无需在轨道两端预留固定安装位置，不用大规模改造桁架结构，适配绝大多数新旧式桁架轨道行车改造项目，是目前轨道式行车动态停机防护的主流升级方案。

二、漫反射光幕触发行车停机的完整工作原理

漫反射光幕触发桁架轨道行车停机，依托“实时探测-信号识别-控制柜联动-机械制动”的闭环工作逻辑，全程自动化响应，无需人工干预，可快速处理各类突发障碍物入侵场景，保障设备运行安全。

设备正常运行阶段，无反光板漫反射光幕持续发射调制红外光束，在行车前进方向形成稳定的扇形防护探测区。防护区域空旷无遮挡时，光束无有效反射回波，系统判定作业环境安全，输出常态通行信号，桁架行车保持预设速度正常滑行、转运作业，完全不影响生产运行效率。

当行车行进路径内出现人员闯入、物料占道、工装遗留、设备阻挡等任意障碍物时，光幕发射的红外光束会照射在障碍物表面，通过物体自身表层形成漫反射回光。设备接收端捕捉到达标反射光信号后，瞬间判定防护区域存在安全隐患，同步完成信号翻转，即刻向行车电气控制柜输出紧急停机信号。控制柜接收到异常信号后，迅速切断设备运行主回路，联动制动系统完成紧急刹车，彻底规避碰撞、挤压事故。

待现场障碍物完全清理、光路恢复通畅后，光幕信号自动复位解除锁定，行车操控权限恢复正常，工作人员可重新启动设备继续作业，形成完整的自动化安全防护闭环。

三、工业行车防护传感器性能对比

现阶段用于桁架轨道行车防护的传感器品类较多，但各类设备探测原理、动态响应能力、工况适配性差异极大，很多低价配件仅能实现基础防护，无法适配高频移动的桁架行车工况，容易出现误报、漏报、联动失效等问题。下表将漫反射光幕与市面主流防护设备做详细对比，直观体现适配优势。

从现场落地效果可以明确，只有漫反射光幕适配桁架轨道行车移动作业、长轨道、高频震动的特殊工况，能够实现全程动态、无盲区的停机防护。其余传感器均存在明显防护短板，无法作为核心防护设备使用，仅可用于辅助点位防护。

四、现场安装与联动调试实操要点

无反光板漫反射光幕能否稳定触发行车停机，核心取决于安装位置与接线逻辑是否规范。设备需固定在桁架行车前端侧面位置，贴合机身安装、避免突出磕碰，保证扇形探测区域完全覆盖行车行进路径及下方作业面，彻底杜绝监测盲区。无需在轨道两端加装任何反射配件，大幅减少现场安装点位与后期配件维护工作。

电气接线需接入行车专用安全急停回路，依托开关量信号实现硬件级停机联动，相比普通信号端口，响应速度更快、稳定性更高，可杜绝信号延迟、联动失效等安全隐患。针对桁架设备长期震动的工况，安装时需加固设备支架，避免长期运行出现角度偏移、机身松动，减少误停机、漏检测问题。

日常运维十分简便，仅需定期擦拭光幕探头表面粉尘、杂物，保证光束发射与接收通透即可。省去了反光板移位、积灰、破损更换的繁琐养护工作，设备故障率更低，可长期稳定保障桁架行车安全运行，完全满足厂区安全生产与安监验收标准。
