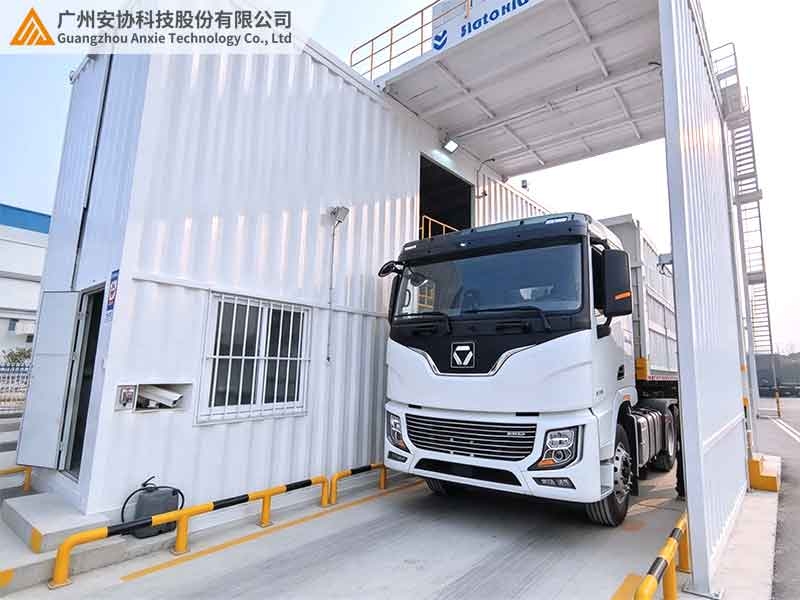

做新能源换电站建设、运营维护这块的师傅应该都有感受，换电跟充电最大的不一样，是车必须停到一个非常准的位置上，偏差几厘米，换电机器人就对不准电池，整个换电流程就得重来。老一点的站靠地面画线、靠司机一点点挪，费时又容易停偏。这几年不少站开始上激光雷达来做车辆停靠位置的自动识别，让车一进来就能自动对位。可这激光雷达到底是怎么"认"出车停在哪儿的？很多人知其然不知其所以然。

这篇文章就按换电站现场的实际落地情况，把激光雷达识别车辆停靠位置的原理、技术细节、选型要点说清楚，帮大家少走弯路。更多换电站车辆定位方案，可前往安协科技官网：www.anxiekeji.cn查阅。

一、换电站对车辆停靠位置到底有多挑

先说清楚为什么要搞这么准。换电站的核心是换电机器人，它要准确抓取车底或者侧面的电池包，靠的是机械臂按坐标去动作。这个坐标，就是以车辆停靠位置为基准算出来的。车停偏了，哪怕只偏几厘米，机械臂够过去不是够不到，就是对不上电池的固定孔，轻则卡壳重试，重则把电池或者机械臂弄坏。

所以换电站要的，不是"大概停到这块区域"，而是"精确停到一个坐标点上"，前后左右、甚至车身朝向都有要求。这个精度要求，决定了普通传感器够不够用，也决定了激光雷达在这里为什么是主流。

二、激光雷达识别车辆停靠位置的核心逻辑

激光雷达识别车辆位置，靠的是主动发射激光、再接收反射回来的信号，测量出设备到车辆各点的距离，形成一张点云图。换电站里的激光雷达，一般装在一侧或顶部的固定支架上，车开进换电工位，激光雷达就开始扫。

第一步，发射激光形成点云。激光雷达朝前方扫出一片激光束，光束打在车身上，每个被反射回来的点都带有距离和角度信息，无数个点聚在一起，就成了车辆的轮廓点云。点云一出来，车的侧面轮廓、前后边界、大概形状就都有了。

第二步，从点云里提取车身特征。车不是一个规则方块，它有自己的造型。激光雷达的算法会从点云里找出几个稳定可靠的特征点，比如车头最前端、车尾、侧面的突出部位、轮子的位置。这几个特征点定下来，车的整体位置和朝向就算出来了。

第三步，把特征跟标准位置比对。换电站里预先存了车辆的标准停靠位，也就是车应该停在哪个坐标、什么朝向。激光雷达算出来的实际特征位置，跟这个标准位置一比，就能得出车当前偏了多少：偏前还是偏后、偏左还是偏右、车头歪了多少角度。

第四步，输出偏差给控制系统。激光雷达把算出来的位置偏差，通过数据接口送给换电站的控制系统。系统根据这个偏差，要么引导司机微调，要么在换电时自动做坐标补偿，保证机械臂始终对准电池位置。

三、换电站车辆定位，几种传感器怎么选

换电站定位车辆，能用手段不止激光雷达一种，激光测距仪、光幕、摄像头、地感线圈都有人试过。下表按换电站的实际需求横向对比，重点看精度和实时性。

从换电站的实际看，激光测距仪精度不够，给不出三维位置；测量光幕只能判断车停没停到位，做不了精确坐标；摄像头受光线影响大，实时性也不够。激光雷达能同时给三维轮廓、实时位置和车身朝向，精度和稳定性最契合换电站这种"必须停准"的场景，是当前主流选择。

四、选激光雷达和落地安装的几个要点

确定用激光雷达，选型和安装还有几件事要盯住。

一是扫描视场要覆盖整个换电工位。激光雷达的扫描角度得能把车从前到后、从侧到顶的关键部位都扫到，视场不够，车停偏了反而扫不到特征点，定位就不准。

二是测量距离和精度要匹配。换电站工位有长短，激光雷达的有效量程得覆盖到位，精度要能到厘米级，不然对不上换电机器人的要求。选的时候先拿现场工位尺寸跟厂家核对。

三是数据接口要能对接。激光雷达输出的位置数据，得能顺畅送到换电站的控制系统。常见走 RS485 或者网口，选型时先确认控制端接口，别到货了才发现接不上。

四是安装位置要固定牢。支架要稳，雷达朝向要校准好，投运前用标准车辆多停几次，验证定位数据稳定、偏差在允许范围内，再正式投入使用。

五、总结

新能源换电站用激光雷达识别车辆停靠位置，核心是发射激光形成点云、提取车身特征、跟标准位置比对、输出偏差给控制系统这一整套流程。相比激光测距、测量光幕、摄像头，激光雷达在精度、实时性、朝向判断、环境适应上最契合换电站"必须停准"的需求。选对型号、装对位置、接对数据，激光雷达才能真正把换电流程的定位这一步做扎实。
