单边光栅怎么保护炒菜机旋转搅拌作业区域

单边光栅怎么保护炒菜机旋转搅拌作业区域

在中央厨房、连锁餐饮中央工厂、预制菜车间待过的人都清楚，炒菜机现在用得越来越多，一台上料、翻炒、出锅、清洗自动完成，一个操作员能同时盯好几台。但炒菜机这东西有个要命的地方，就是锅里的搅拌臂、翻铲在高温下高速旋转，操作员要不停往锅里加料、翻动、观察火候，手离搅拌区非常近。一不小心手或者衣袖卷进旋转的搅拌机构，烫伤、绞伤就来了。

这几年不少厨房开始在炒菜机作业区装光幕做安全防护，让人手一靠近搅拌区域就自动让机器停下来或者减速。可炒菜机这地方跟一般车间还不一样，高温、油烟、蒸汽、水汽全有，光幕装不好就老误报。这篇文章就按中央厨房现场的实际经验，把单边光幕怎么保护炒菜机旋转搅拌区域说清楚，帮大家少走弯路。更多食品机械安全光幕方案，可前往安协科技官网：www.anxiekeji.cn查阅。

一、炒菜机搅拌作业区，危险和麻烦都在哪

先把工况说清楚。炒菜机的搅拌机构，是在锅体里旋转的臂、铲，速度不快但力道大，一旦被卷进去，手不是烫伤就是被搅伤。更要命的是，搅拌动作是连续进行的，操作员要不停地把手伸进锅口上方去加料、翻动、调整，手跟搅拌区天然就很近。

而且炒菜机的环境特殊：炉口温度高，锅里冒蒸汽、油烟，整个操作区又热又湿又有油污。这个环境，对检测设备是个不小的考验。光幕要在这种地方稳定工作，既不能被蒸汽、油烟误触发，也不能因为温度高、水汽大就罢工。

所以炒菜机的安全防护，要解决两件事：一是真有人手伸进搅拌区时能立刻挡下来，二是不能因为油烟蒸汽就天天误报，把正常炒菜节奏全打乱了。

二、单边光幕是怎么保护搅拌作业区的

单边光幕最大的好处，是发射接收做在同一头，不用在锅的另一侧架接收端。炒菜机往往贴着墙放、或者并排几台挨着放，另一侧根本没空间，单边安装正好能解决这个问题。

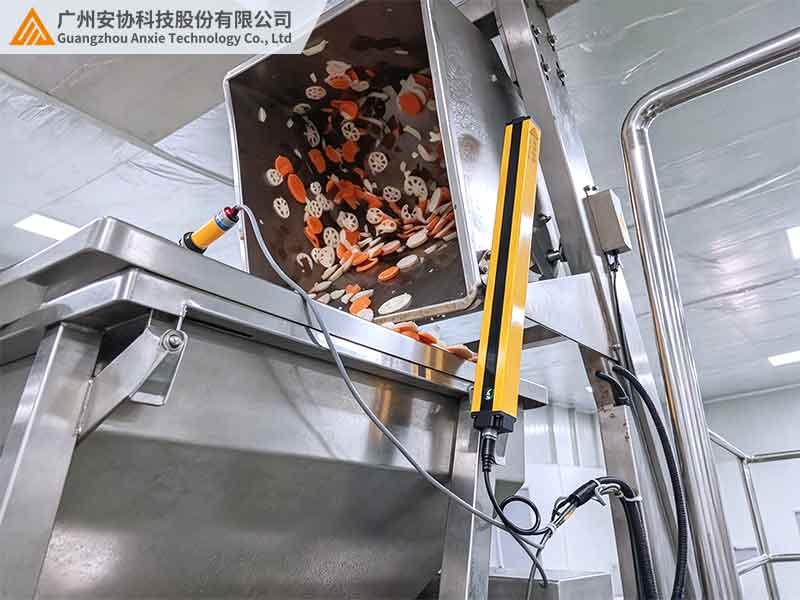

第一步，光幕在搅拌区开口架起检测面。单边光幕装在锅口一侧，往作业区打出红外光，靠物体反射回波来检测。它覆盖的是从锅口向上这一片操作员手会伸进去的区域。

第二步，人手伸入就被检测到。操作员的手、手臂探进检测区，遮挡或反射信号变化，光幕立刻识别出有人手进入搅拌危险区，触发防护信号。

第三步，信号传给炒菜机控制系统。光幕把信号送给炒菜机的控制板，控制系统在搅拌臂旋转时收到"有人手伸入"的信号，就立即让搅拌机构减速或者停止，把烫伤绞伤的风险掐在动作之前。

第四步，手收回自动恢复。操作员把手收回来，检测区恢复正常，搅拌机构重新运转。整个过程不用停机重启，也不耽误连续炒菜的节拍。

三、炒菜机环境，选单边光幕盯住这几个参数

炒菜机这地方环境特殊，选光幕有几条硬指标必须盯紧。

一是抗油烟蒸汽干扰能力。这是炒菜机光幕最关键的指标。锅里冒的蒸汽、油烟会在检测区形成干扰，普通光幕分不清是手伸进去还是蒸汽飘过，就会误报。要选带抗干扰算法的型号，能过滤蒸汽、油烟的微弱干扰，只认实体手部进入，才不天天乱停机。

二是耐高温耐油污。炉口温度高，周围还有油污、水汽。光幕要选耐高温、外壳防护等级够的型号，镜头抗油污、好清洁，才能在这种环境里长期稳定工作，不因为受热、进油就失灵。

三是检测高度要覆盖手部活动区。操作员加料、翻动的手部活动范围，从锅口到一定高度都有，光幕的检测高度得把这片区域全覆盖，别只挡锅口那一点，手从侧面高一点伸进去就漏了。

四是响应要快。手伸进去是瞬间动作，光幕检测响应要快，才能赶在搅拌臂夹住手之前把信号送出去让机构停下来。现场实测多试几次，确认反应跟得上才算数。

四、炒菜机搅拌区几种防护手段对比

炒菜机搅拌区能用的防护手段不止光幕一种，安全门罩、对射光栅、接近开关、视觉监控都有人试过。下表按炒菜机的实际工况横向对比，重点看抗油烟能力和单侧安装的适配性。

从中央厨房的实际看，对射光栅在并排机、贴墙场景装不了，油烟蒸汽还老误报；接近开关盲区大、环境干扰多；安全门罩占地碍事、开了就不防护。单边光幕单侧好装、能滤油烟蒸汽、检测连续、人走自动恢复，最契合炒菜机这种高温油烟又空间受限的工况。

五、落地安装和日常使用的要点

光幕选对了，装和用的时候还有几点别马虎。

安装位置要避开炉口正上方蒸汽、油烟最浓的地方，稍微偏侧一点装，检测面还是能覆盖手部活动区，但能少受蒸汽直冲干扰。固定要牢，炒菜机运转有震动，支架松了光幕位置偏了，检测就不准。

投运前用模拟手或者安全测试棒，在搅拌区不同位置试一遍，确认光幕都能可靠检出并触发保护动作。日常用的时候，定期擦镜头清油污，别让油膜糊住检测面。更别为了省事把光幕防护功能旁路掉，那是拿操作员的安全开玩笑。

六、总结

单边光幕保护炒菜机旋转搅拌作业区，靠的是单侧安装解决贴墙并排的安装难题，用抗干扰算法滤掉油烟蒸汽只认手部，人一伸进搅拌区就让机构减速或停止，手收回自动恢复。选型上盯紧抗油烟、耐高温、覆盖高度和响应速度这几条，装对位置、定期清洁，单边光幕才能在中央厨房这种高温油烟环境里，把炒菜机搅拌区的烫伤绞伤风险稳稳压住。
