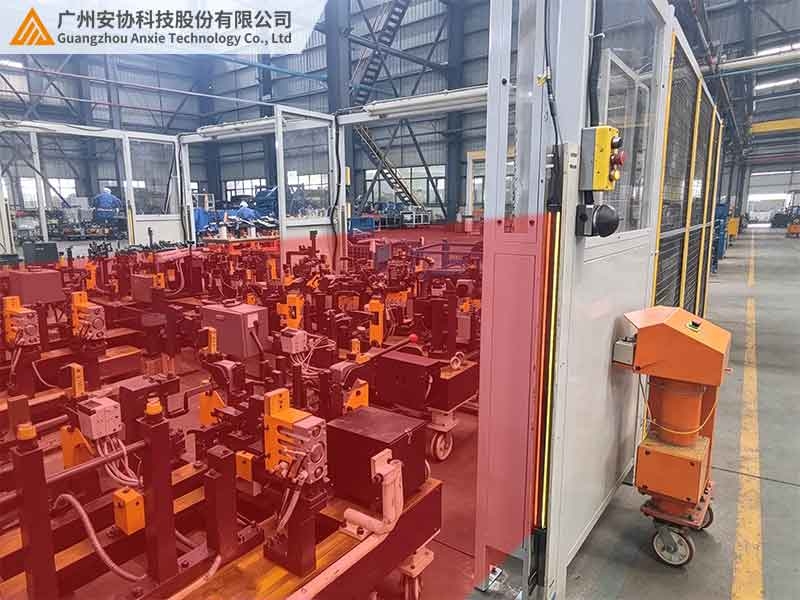

自动化工装焊接光幕感应区域如何规避焊弧干扰

自动化工装焊接光幕感应区域如何规避焊弧干扰

在汽车零部件、钣金、钢结构焊接车间待过的师傅都有体会，现在自动焊接越来越普及，焊枪由机械臂带着走，人不用贴身操作，可安全问题一点没少。自动化工装周围往往还架着对射光幕当安全防护，用来防止人误入焊接区域被机械臂碰到、被焊花伤到。但焊接这东西有个难缠的地方——焊弧。焊枪一点着，弧光非常强，还有飞溅的焊花、烟气，光幕要是装得不好、没有抗干扰设计，就被焊弧光、焊花干扰，误报、漏检都来了，安全防护反而成了摆设。

这篇文章就按焊接车间实际落地的经验，把自动化工装焊接对射光幕感应区域怎么规避焊弧干扰讲清楚，帮大家少走弯路。更多焊接设备安全光幕方案，可前往安协科技官网：www.anxiekeji.cn查阅。

一、焊弧为什么会干扰对射光幕，干扰从哪来

先把干扰的来源捋清楚，才知道怎么规避。焊接对射光幕的干扰，主要来自这几样东西。

第一是焊弧强光。焊枪起弧的瞬间，弧光非常亮，光谱也宽。对射光幕靠光路传输信号，焊弧强光一照进来，光幕分不清是焊弧的光还是被遮挡物体造成的光路变化，就被带偏了，以为是有人进入，误触发急停。

第二是焊花飞溅。焊接时焊渣、火花到处飞，这些高温颗粒划过检测区，也会造成信号闪动，干扰光幕对光路中断的判断。

第三是焊接烟气和粉尘。焊接产生大量烟尘，会糊在镜头上、飘在检测区里，让光幕接收端的光越来越弱，甚至把检测面糊住。

这三样搅在一起，光幕要是没专门处理，焊弧一打起来，光幕就开始乱报，要么机器频繁急停没法干活，要么反过来该停的时候没停，安全隐患更大。

二、对射光幕怎么规避焊弧干扰，几条硬办法

规避焊弧干扰，不是靠运气，是靠几条实打实的办法。

一是靠光学滤波，把焊弧光滤掉。对射光幕要选带光学滤波设计的型号，能过滤焊弧的强光和特定波段，只保留自己检测用的光信号。这样焊弧再亮，也不会把光幕带偏。这是最根本的一条。

二是靠信号处理，区分瞬时干扰和真进入。焊花飞溅、弧光闪动都是瞬时、杂乱的信号，跟人持续进入检测区是两回事。好的对射光幕带信号处理和滤波算法，能把这瞬间的干扰滤掉，只对"真的有人长时间进入"做出反应，误报就少了。

三是靠屏蔽和安装，让干扰进不来。对射光幕的发射端、接收端装在焊接区外或者装防护罩、挡板，把焊弧、焊花、烟气的直射挡住。镜头做好防护，焊花打不坏、烟尘少附着。安装时让光幕检测面避开焊枪弧光直射的角度，干扰少一大半。

四是定期清洁保养。焊接烟尘大，对射光幕的镜头、外壳要定期擦、定期维护，别让烟尘越积越厚糊住检测面，时间长了信号就没了。

三、焊接区防护几种方案对比

自动焊接区防人误入，能用手段不止对射光幕一种，漫反射光幕、激光扫描仪、安全门罩、视频监控都有人试过。下表按焊接车间的实际工况横向对比，重点看抗焊弧干扰能力和防护连续性。

从焊接车间实际看，漫反射光幕靠回波检测，焊弧强光一照易误触发，防护还有漏区；激光扫描仪受焊弧飞溅影响、标定麻烦；视频监控焊弧刺眼、烟尘遮镜头、接不了急停。对射光幕双端对射、光路直接，面状覆盖无盲区，带光学滤波和信号处理能滤掉焊弧强光、扛住烟尘，防护连续还能接安全回路，是自动焊接区规避焊弧干扰、守住安全的最对路选择。

四、落地安装和日常使用的要点

光幕选对了，装和用的时候还有几点别马虎。

安装位置要避开焊枪弧光直射的角度，检测面跟焊接区留出缓冲，别让弧光直接打在接收端镜头上。能装防护挡板、遮光罩的尽量装，把焊弧、焊花的直射挡住。对射光幕发射端、接收端要对准对好，焊接车间震动大，支架松了光轴对位就偏，检测就不准，定期检查对位。

投运前先点焊试运行，观察光幕在焊弧起弧、焊花飞溅时有没有误报，有误报就调滤波、调角度、调安装位置，调到稳定为止。日常定期擦镜头、清烟尘，别让烟尘糊住检测面。更别为了省事把光幕安全回路旁路掉，焊接区误入可不是小事。

五、总结

自动化工装焊接对射光幕规避焊弧干扰，靠的是光学滤波滤掉焊弧强光、信号处理区分瞬时干扰和真进入、屏蔽安装挡住焊弧直射、定期清洁扛住烟尘这几条一起发力。相比漫反射光幕、激光扫描仪、视频监控，对射光幕双端对射、面状覆盖无盲区，在抗焊弧、抗烟尘、防护连续、接安全回路上更贴合焊接车间的需求。选对型号、避开弧光直射、跑通调试，对射光幕才能在焊弧四溅的车间里，把自动焊接区的安全稳稳守住。
