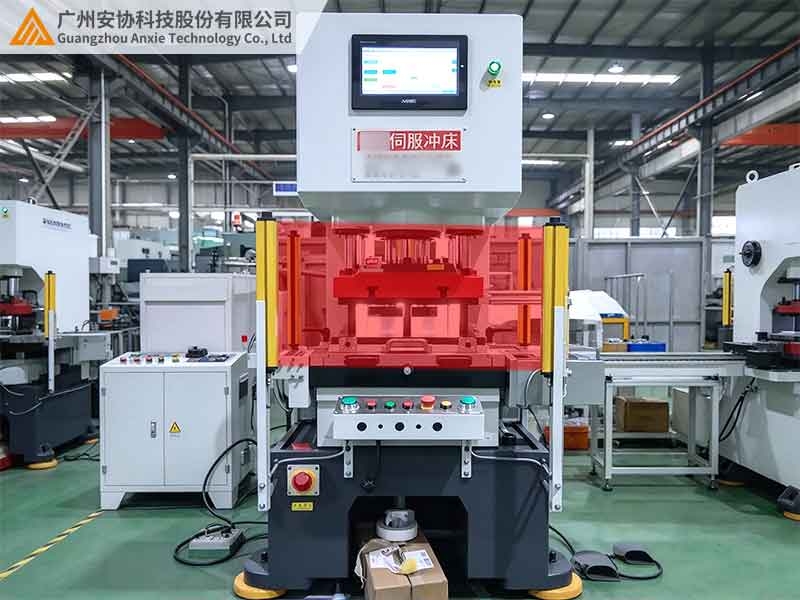

伺服冲床比普通机械冲床快，滑块下来那一下，从触发到压到模具也就零点几秒。操作工要不停往模具里放料、取件，手离滑块很近，安全光栅是这台设备的最后一道防线。选型的时候，参数一大堆，什么光轴间距、保护高度、响应时间、安全等级、继电器输出，看手册看花了眼。真正在冲床现场踩过坑的人都知道，优先看的不是外壳多漂亮、牌子多大，是几个跟"手能不能在滑块压下来之前被拦住"直接相关的硬指标。结论先放前面：伺服冲床选安全光栅，第一看光轴间距能不能认出手指，第二看响应时间和安全距离够不够快，第三看安全等级够不够配冲床的安全回路，第四看抗振动和抗油雾能不能在冲床车间活下来。下面按这几条展开。

一、光轴间距：能不能认出手指是第一位

光轴间距决定这台光栅最小能检测多细的东西。两条相邻光轴之间有空隙，手指比这个空隙还细，从空隙里钻过去，光栅就当没看见。冲床现场最危险的就是手指，所以光轴间距按保护对象选。

保护手指，光轴间距要选 10 毫米这一档。这个间距下，哪怕一根手指伸进去，也必然挡住至少一束光，光栅能可靠出信号。保护手掌，间距可以放到 20 毫米；保护手臂选 40 毫米，只保护整个人选 80 毫米就够。伺服冲床一般是手工上下料，手指在模具边上活动，基本都落在手指保护这一档，别图便宜选 20 毫米以上，那是防手不是防手指。

这里有个反直觉的点：光轴间距越密，光栅越贵，但不是越密越好。间距太密，材料碎屑、冲床油雾都会被当成"手"，误停频繁，产能掉。手指保护档就够了，10 毫米这档已经够细，普通冲压没必要再往下压。

二、响应时间与安全距离：够快才拦得住

伺服冲床滑块下得快，光栅从检测到手，到滑块真正停住，是有一段死时间的。这段时间里，手还在往模具里伸，得靠安全距离把这段路程"留出来"。

安全距离的算法，是光栅离模具危险区要有一段距离，这段距离要够手从光栅位置伸到模具边缘的时间，等于光栅响应时间加上冲床刹车停住时间再加上手的移动速度换算出来的长度。光栅响应时间越短，需要留的安全距离就越小。光栅响应慢，就得把光栅往远处挪，可冲床工位就那么大，挪远了操作工够不着料。

伺服冲床响应快，普通光栅几十毫秒的响应就跟不上了，得选毫秒级的高速响应款。这条参数别只看手册数字，要跟冲床厂家的刹车时间一起算，算出来安全距离够不够工位布置。算不够，就得换更快的光栅，或者把光栅位置重新摆。

三、安全等级：配得上冲床的安全回路

安全光栅不是随便一个光电开关就能当安全件用。冲床是高风险设备，光栅要带 Type 4 等级、能接安全 PLC 或者安全继电器，这是安全规范的硬要求。普通光电开关响应再快，也不具备安全自检功能，不能拿来做冲床防护。

Type 4 等级的光栅，内部带自检回路，哪怕光栅自己出故障（某一束光坏了、发射管老化），它能在故障发生的下一个扫描周期内就输出安全停机信号，不会带病运行。这一条在冲床上特别关键——光栅要是自己坏了还不报，等于防护直接没了。

输出形式上，冲床一般要双通道安全输出，直接接冲床的安全回路。别选只有普通继电器输出的便宜货，接进冲床安全 PLC 时要加转换，转换环节多一个，故障点多一个。

四、冲床车间的环境耐受

冲床车间的环境，比一般流水线恶劣。滑块频繁上下，设备本身振动大；冲压液、润滑油雾飘得到处都是；金属碎屑偶尔飞溅。光栅装在这个环境里，扛不住这些，参数再好也白搭。

外壳防护等级至少 IP65，镜头要有防油涂层，油雾糊上去能擦。安装支架要抗振，冲床长期振动，支架松了、光轴偏了，光栅就误停或者漏检。抗电磁干扰也要看，伺服冲床本身就是强电磁设备，伺服驱动器、电磁阀都在边上，光栅要是抗不住电磁干扰，信号乱跳，没法用。

冲床边上一般还要配一个防油的金属保护罩，光栅本身露在外面，零件飞过来砸一下就坏。这个保护罩是安装配套件，不算在光栅本体参数里，但选型的时候要一起算。

五、伺服冲床防护方案横向对比

冲床工位的防护，除了安全光栅，业内用过的还有安全门罩、双手按钮、安全地毯、激光扫描仪。这些方案在伺服冲床上的实际表现，跟安全光栅放一起比一下更清楚。

双手按钮每冲一次按两次，操作工一天按几万次，手酸了就想办法一个手按，安全打折扣；安全门罩把模具区整个围起来，换模、清料开门停机，伺服冲床快节拍的优势全没了；激光扫描仪响应偏慢，镜头怕油雾，在冲床车间寿命短。安全光栅手指检测准、响应快、人离开即恢复，是伺服冲床手工上下料工位最贴的防护方案。安协给伺服冲床配套的光栅，重点就在这几个硬指标上。

六、结论

伺服冲床选安全光栅，别被一堆次要参数带偏。先抓四件事：光轴间距选 10 毫米这档能识别手指；响应时间配得上伺服冲床的刹车速度，安全距离按算法算够；Type 4 双通道输出接进冲床安全回路；IP65 防油抗振，配保护罩扛住冲床车间环境。这四条定下来，剩下的保护高度、品牌、附加功能按工位尺寸和预算挑就行。更多冲床安全光栅选型方案，可前往安协科技官网：www.anxiekeji.cn查阅。
