铁路货场、装卸线、编组站里，车厢停得准不准、有没有到位、两车之间在哪断开，过去靠人眼盯，或者靠轨道电路。这几年不少场站在轨道旁立柱上立单边光栅，列车一过来，靠车厢侧板反射光，就能把车厢位置、节数、停靠状态读出来。可到了选光轴间距这步，不少人卡住：选密了，道砟、飞鸟、轨道旁随便飘个东西就误报；选疏了，两车之间的空档识别不出来，车厢分界就错，后面装车、摘挂全跟着乱。把话说在前头：铁路车厢位置检测用单边光栅，间距按"侧板这块大金属面可靠检出、又不被轨道旁杂物骗"来定，常规 40 毫米最稳；要连车厢上沿、车顶轮廓一起读，再上 20 毫米；10 毫米在户外轨道场景基本别用，误报顶不住。下面把怎么定、为什么这么定、跟别的方案比一圈，讲清楚。

一、先想明白这光栅在轨道旁要检出啥

定间距之前，得先弄明白单边光栅在轨道旁到底要检什么。

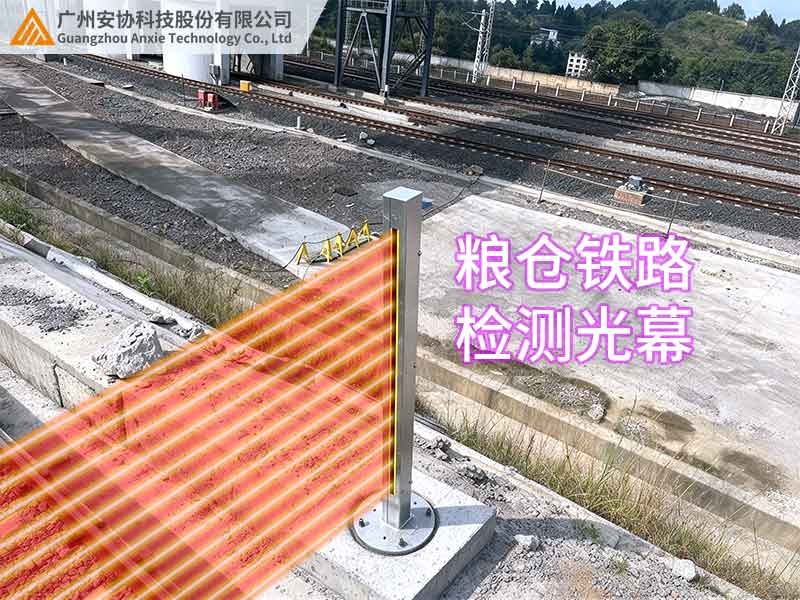

铁路货车侧板是 2.5 到 3 米高的金属大板。列车从立柱前经过，光栅从侧面打光，光打到侧板上反射回来，光栅就记下"车厢在这"。侧板走完，两车之间那段是空的，反射光一下没了，光栅就知道"这里是分界"。

所以光栅真正干的是两件事：一件是把侧板这块大金属面稳稳检出来，一件是在两车断开时把那截"空"识别出来。间距选成什么样，全围着这两件事转。

轨道旁边不是车间里那种干净平整的地。有道砟、有钢轨扣件、有信号机、有杂草，列车跑过去还带起一阵风沙。间距选密了，这些杂物凑到光轴前就触发；选疏了，侧板上的铆钉缝、小门、局部凹陷又可能漏检。

这一条，才是铁路现场和工厂流水线选间距最大的差别。

二、几档间距在轨道旁的实际表现

单边光栅的光轴间距常见 10、20、40、80 毫米这几档。摆到轨道旁车厢检测里，每一档的性子都不一样。

40 毫米是出场最多的一档。侧板是大块金属面，40 毫米的光束间距打上去，随便挡住几束就能确认车厢在这，冗余够。两车之间一空出来，光轴全部失波，分界干净利落。道砟、飞鸟、轨道旁的小件东西凑过来，体量不够同时挡几束，触发不了。装卸线、货场这种地方，这档基本都够。

20 毫米这档，检测精度高，适合要读车厢上沿、车顶轮廓，或者认车厢门关没关严的场合。侧板局部凹陷、小扶梯、连接件这些细节也能抓到。代价是误报门槛变低，轨道旁稍微大点的杂物就可能挡光，得勤看着点。

80 毫米这档间距太疏，一般拿来测列车整列通过、粗略数一下车厢数，做精确位置和分界识别靠不住。两车之间那点缝可能被漏掉，两节车厢被当成一节。

10 毫米这档最麻烦。户外轨道场景里，道砟飞溅、昆虫、落叶、列车带起的灰尘，都可能挡上一两束光，误报停不下来。这档天生是给室内检细小工件用的，搬到户外轨道边，纯是给自己找不自在。

三、间距得跟安装高度一起配

光轴间距不是单独挑的，要跟安装高度绑在一块算。

单边光栅装在轨道旁立柱上，覆盖高度一般从离地 0.3 米一直顶到侧板上沿附近。最低那束光轴别贴地太近——地面道砟、杂草、积水反光全堆在那一片；抬到 0.3 米以上，把这些杂散反射让开。

40 毫米间距的光栅，覆盖 2.5 米高大概要六七十束光，从 0.3 米打到侧板上部。这个区间刚好把侧板主体罩住，不必顶到车顶。

要是上 20 毫米做轮廓检测，光栅总高得伸到车顶附近，立柱跟着加高。别为了省事把高分辨光栅只装到一半高度——下面是密间距、上面是空气，车顶轮廓就缺了那一截，白花钱。

列车到立柱的距离也影响间距。轨道旁安装一般 1.5 到 2 米，这个距离下 40 毫米能可靠检出侧板。距离一拉远，光束散开，要么加大光轴功率，要么间距放粗。

四、铁路车辆检测方案横向对比

铁路货场的车辆位置和车厢检测，用过的方案不少，轨道电路、车轮传感器、激光雷达、视频监控都试过。跟单边光栅并排放一起比，各自的边界就清楚。

轨道电路靠钢轨绝缘节判占用，分不清车厢节数和位置，道床脏了还分路不良；车轮传感器只能数轮子，测不出车厢长度和分界；激光雷达精确，可镜头金贵，雨雾一糊测距就飘。单边漫反射光栅单端立柱装、不动轨道、40 毫米间距靠多束挡光压误报，在货场车厢位置检测里是对路的。安协在铁路装卸线项目里，推的就是这套单边光栅方案。

五、装和调，有几处容易栽跟头

间距选对了，装和调没跟上，照样读不准。

光栅立柱别紧贴轨道，留 1.5 到 2 米。太近，列车经过的风压、飞溅物直接拍在光栅上，寿命短。太远，光束散开，侧板反射信号变弱。

最低那束光轴，别照在钢轨扣件和道砟堆上，瞄准侧板主体高度段，地面那一段留给盲区。要是对着道砟，列车没来光栅自己先一直报。

列车经过是有振动的，立柱基础要打牢，光栅支架要紧固。装完过几列车，回去看光轴有没有被振偏——偏了侧板反射点错位，车厢分界识别就乱。

投运头一两周，盯一下误报日志。哪一段光轴频繁触发，多半是那地方有杂物、杂草长起来了，清一清就行。别一上来就把灵敏度拉满，拉满了什么都报。

六、结论

铁路车厢位置检测单边光栅光轴间距怎么选？常规货场和装卸线，40 毫米最稳：侧板大块金属面可靠检出，两车间隙识别干脆，道砟飞鸟挡一两束触发不了。要读车厢上沿、车顶轮廓、门关闭状态，再上 20 毫米。80 毫米只够整列粗测，10 毫米在户外轨道场景误报顶不住。间距要跟安装高度一起配，最低光轴抬到 0.3 米以上让开地面杂散反射。这几条定下来，车厢位置和分界才读得准。更多铁路货场光栅检测方案，可前往安协科技官网：www.anxiekeji.cn查阅。
