单边光栅工作原理与漫反射技术解析

——广州安协科技工业安全解决方案

一、单边光栅：革新工业检测的核心技术

单边光栅（亦称单面安全光幕、漫反射光栅）是一种无需进行对射安装的新型光电检测装置。其核心结构由单根光栅构成，发射器与接收器高度集成于同一块PCB板，借助940nm红外光漫反射原理达成物体检测。当目标物体进入检测区域时，光栅发射的红外光会被物体表面反射回接收单元，进而触发信号输出，以此精确判断物体的存在、位置或尺寸。

工作原理详解

1.光信号发射与接收

发射单元：内置高精度红外LED阵列，发射不可见的940nm波长红外光，该红外光穿透性强且具备抗环境光干扰的能力。

接收单元：采用敏感的光电元件，捕捉物体反射回的光信号，并通过算法过滤杂散光，以确保检测的稳定性。

2.漫反射技术优势

利用物体表面粗糙度对光线散射的特性，实现非接触式检测，无需额外的反射板或对射装置。

检测距离可通过电位器进行调节（调节范围为0 - 1500mm），能够适应不同颜色、材质的物体。

二、技术突破：为何单边光栅成为行业标杆？

1.集成化设计

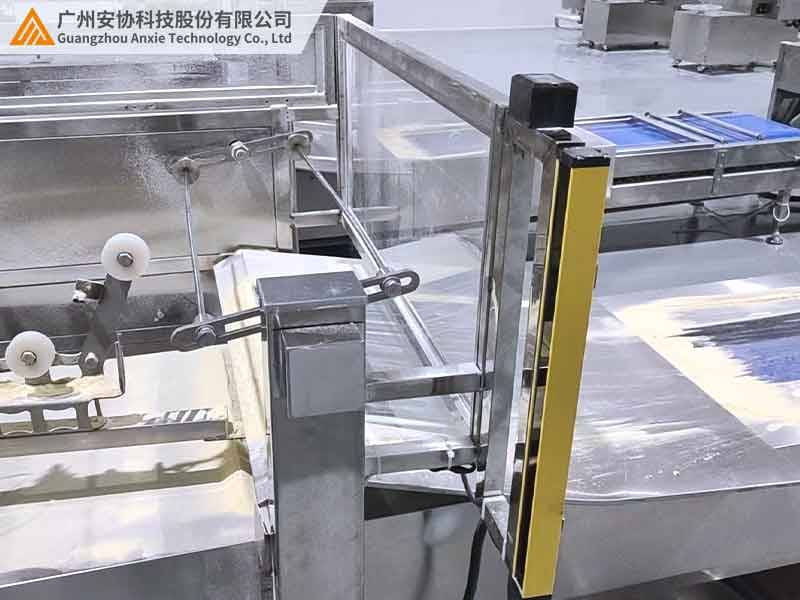

发射与接收元件集中布局，避免了传统对射光栅安装繁琐的问题，尤其适用于传送带、机械臂等狭小空间。

2.抗干扰能力

采用双回路过流保护技术，可有效抵御电磁干扰和电压波动，确保在工业场景下稳定运行。

三、应用场景：精准检测的工业实践

1.物流分拣系统

用于包裹尺寸识别与位置定位，能够提升分拣效率，降低人工误差。

2.自动化设备安全防护

在冲压机、注塑机等危险区域构建安全屏障，可实时触发设备急停，保障人员安全。

3.无人值守地磅系统

检测车辆轮廓与停放位置，防止称重作弊，优化流程管理。

四、安协科技单边光栅产品优势

1.军工级耐用性

外壳采用航空铝合金材质，具备IP67防护等级，能够适应高温、粉尘等恶劣环境。

2.智能显示功能

内置数码屏可实时显示遮挡位置与故障代码，简化运维调试工作。

3.定制化服务

支持检测距离、信号输出（NPN/PNP）及外形尺寸的灵活定制，以满足特殊场景的需求。

五、关于安协科技

广州安协科技在工业安全领域深耕十余年，专注于高精度光电检测设备的研发。公司拥有20余项国家专利，产品通过CE、ISO认证，服务覆盖全球3000多家企业，涵盖汽车制造、智能仓储、新能源等行业。
