安全光栅 R 和 T 哪个是接收：快速识别与接线指南

在机械加工车间，安全光栅安装过程中，设备上 “R” 和 “T” 标识的含义常令人困惑。一旦混淆接收端与发射端，可能导致设备误报甚至丧失防护功能。某家具厂就曾因接反 R/T 接线，致使冲床在人员靠近时未及时停机，险些酿成事故。本文将详解安全光栅接收端（R）与发射端（T）的区分方法，附对比表与实操步骤，助力正确安装。

一、R 与 T 的本质区别：从功能到标识的全方位解析

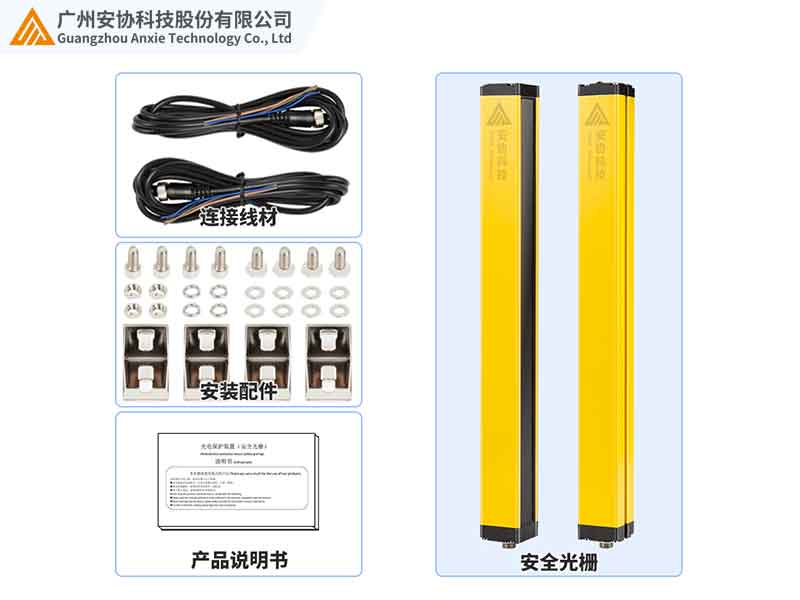

安全光栅由接收端与发射端协同工作，二者功能与特性差异显著，

具体如下表所示：

二、三步快速识别法：现场安装不再迷茫

1.看标签：最直接的区分方式

正面标签上，接收端标注 “RECEIVER” 或 “R”，部分辅以接收天线图标；发射端标注 “TRANSMITTER” 或 “T”，常配发射信号波形图标。以厂商牌子为例，接收端为红底白字 “R”，发射端为蓝底白字 “T”，极易辨认。此外，接收端端子排除电源端子外，必有信号输出端子（如 OUT、NO/NC），而发射端仅有电源端子。

2.查电路：通过接线逻辑验证

两者均需接入 24V 直流电源，但发射端仅负责发光，接收端需处理并输出信号。用万用表测量，接收端信号端子（OUT）在无遮挡时输出 24V，遮挡时降为 0V；发射端则无信号端子，非电源端子无电压输出。

3.观状态：通电后的指示灯反馈

接收端有双指示灯：电源灯（绿色）通电常亮，对准灯（红色）未对准时闪烁，对准后熄灭或转绿；发射端仅设电源灯（绿色），通电常亮，无其他状态指示。

三、接线实操：避免接反的关键步骤

1.标准接线流程

电源连接时，发射端红线接 + 24V，黑线接 GND；接收端红线接 + 24V，黑线接 GND，黄线接入设备控制端（如 PLC 输入点）。接收端信号端子分为继电器输出（NO/NC 接点，接反致设备误动作）和电压输出（24V/0V 电平，接反无信号）两种类型，需谨慎连接。

四、选型建议：不同场景下的 R/T 配置策略

普通冲床防护可选用 30mm 光束间距的标准型，将接收端安装在操作人员一侧，发射端对侧安装；精密仪器防护则需 10mm 超细光束间距产品，部分接收端集成信号处理模块。此外，内置式光栅虽将 R/T 集成，但仍需区分内部接线；无线光栅的发射端需外接电源，接收端通过无线模块传输信号，接线更为简便。

五、实战案例：某电子厂接线错误排查记

某电子厂新安装的安全光栅试机时，出现遮挡无反应的问题。检查发现，设备标签因运输磨损无法辨认。通过万用表测量端子，发现原 “接收端” 无信号输出端子，实为发射端。对调安装并重新接线后，光栅恢复正常，遮挡时立即触发急停。此案例提示，安装前应留存标签照片，无标签时可通过端子数量快速判断 ——3 端子为接收端，2 端子为发射端。

六、结语：正确区分 R/T 是安全的第一步

安全光栅的接收端与发射端协同构建防护体系，正确识别与接线是保障安全的前提。通过看标签、查电路、观状态三步法，结合接线端子检查，可有效避免安装错误。安协安全光栅采用清晰的 R/T 标识与端子标注，并提供详细接线图纸。访问官网（www.anxiekeji.cn）下载安装手册，或联系技术支持获取指导，为工业安全筑牢防线。
