安全光栅在机器人焊接中的防护

安全光栅在机器人焊接中的防护：高温强光环境下的智能安全方案

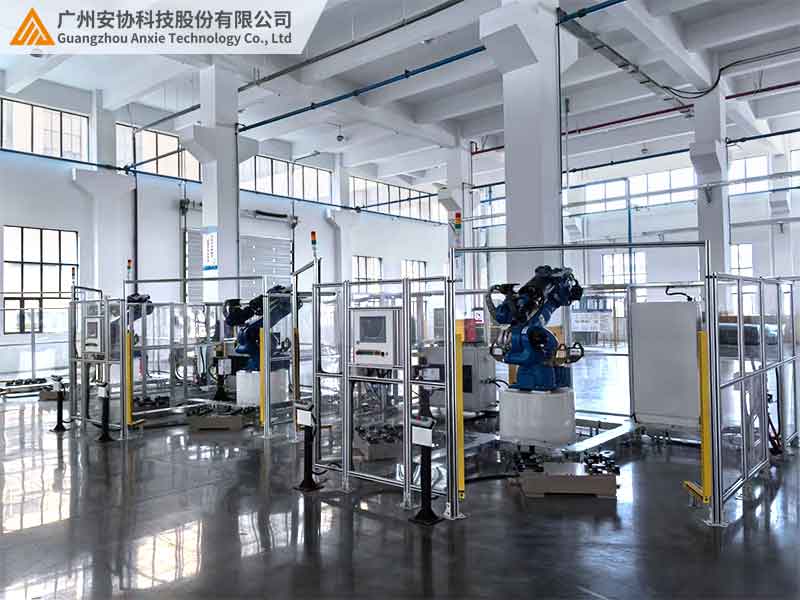

在汽车制造等领域的机器人焊接工位，高速机械臂与复杂环境带来的安全风险不容忽视。传统防护手段难以满足动态监测需求，而安全光栅凭借非接触式检测技术，成为焊接机器人安全防护的关键方案。本文结合焊接工况特点，解析其核心优势、选型要点及实战应用，为自动化焊接安全升级提供参考。

一、机器人焊接的安全挑战与防护需求

焊接机器人在提升效率的同时，存在三大安全隐患：

· 动态碰撞风险：机械臂运行速度达 2m/s 以上，人工调试或上下料时若未及时预警，碰撞伤害风险极高；

· 复杂环境干扰：弧焊弧光（200-400nm 波长）、50mg/m³ 以上焊接粉尘，以及电焊机强电磁干扰，易导致传感器误判或失效；

· 人机协作冲突：人工与机器人共享工作区域，需精准区分人员与工件，避免误停机影响生产节奏。

二、安全光栅的核心防护原理

安全光栅通过红外光束矩阵构建动态防护体系：

1.区域覆盖：在机器人工作半径（1.5-3 米）外围安装光束间距 20-50mm 的发射 / 接收端，覆盖 1-2 米高度的人体活动区域；

2.分级响应：预警区触发机械臂减速至 0.5m/s，危险区 0.1 秒内急停并切断焊枪电源；

3.智能检测：最小识别直径 16mm 的人体肢体，实时区分人员入侵与工件正常流转。

三、焊接场景专属防护优势

1.动态防护与高速响应

≤20ms 的响应速度适配机械臂高速运动，结合多组光幕组网实时预判人员轨迹，某汽车焊装线应用后碰撞事故显著减少。这种快速响应能力有效缩短安全距离，确保在机械臂高速运动中及时阻断危险。

2.全环境适配设计

焊接环境中，安全光栅通过硬件与算法优化应对多重干扰：

3.人机协作效率优化

· 区域屏蔽功能：设定 300mm 宽机械臂取件区为 “允许区”，工件正常传输不触发报警，某电池焊接线上下料效率提升 15%；

· 模式切换：调试模式允许近距离检修，生产模式严格防护，单工位年停机时间减少 200 小时，平衡安全与生产效率。

4.数据化安全管理

安全光栅支持事件记录与状态监控，每次遮挡数据实时上传 PLC，生成 ISO 认证所需安全日志；通过 Profinet 接口监控光幕状态，帮助企业将设备故障率从 8% 降至 2%，实现安全管理的数据化升级。

四、焊接机器人专用选型指南

1.按机械臂负载确定检测参数

根据机械臂负载不同，检测参数需针对性配置：

· 轻负载（≤50kg）：检测半径 1.5-2 米，采用 20mm 光束间距（防手指入侵），安装高度 1-1.8 米，覆盖腰部以上区域；

· 重负载（＞50kg）：检测半径 2-3 米，选择 30-50mm 光束间距（防手臂入侵），安装高度 0.8-2 米，覆盖全身活动区域。

2.按工艺定制防护配置

· 弧焊场景：优先选择带滤光镜片的型号，有效屏蔽焊接弧光对检测的干扰；

· 点焊场景：采用 4mm 厚度铝合金支架搭配防松螺母，将振动导致的光束偏移控制在 ±0.5° 以内，确保检测稳定性。

3.按智能化需求选择信号接口

· 单机焊接站：采用继电器 + RS485 接口，兼容老旧 PLC 控制系统，接线简便且成本低；

· 智能焊装线：配置 Profinet IO 接口，支持与 MES 系统实时交互，实现安全状态与生产数据的联动分析，数据延迟≤2ms。

五、实战案例：新能源汽车焊接线安全升级

某电池产线 100kg 负载机器人曾因粉尘误报和碰撞隐患影响生产，通过部署 30mm 间距安全光栅：

· 硬件升级：采用 2.5 米检测半径并配套防溅挡板，有效阻挡 2mm 以上焊渣冲击镜片；

· 软件优化：划分缓冲区（触发机械臂减速）与危险区（触发急停），同时开发工件识别算法，避免物料传输时误报警。实施后，碰撞事故归零，并满足 IATF 16949 认证的数据追溯要求。

六、安装维护要点

1.精准安装

使用激光对准仪校准发射端与接收端平行度＜1°，避免机械臂振动导致光束偏移；

光幕底部距地面 800mm 避开工件托盘，顶部延伸至 2000mm，覆盖操作人员站立高度，确保检测区域完整。

2.高效维护

每月用 50mm 直径测试棒验证检测精度，确保遮挡时机械臂在 0.1 秒内停机，保障设备可靠运行。

七、结语：构建焊接自动化安全防线

在高温强光的焊接环境中，安全光栅通过动态检测、环境适配与智能联动，实现从 “被动防护” 到 “主动预警” 的升级。其不仅解决碰撞风险，更通过数据化能力提升生产管理效率，成为焊接机器人的标准安全配置。

安协全系列安全光栅通过 CE 与 ISO 13849 PL d 级认证，适配各类焊接机器人，提供从方案设计到调试的全流程服务。访问官网（www.anxiekeji.cn）下载选型手册或预约免费勘测，让专业防护为焊接生产筑牢安全与效率的双重防线。
