狭小空间单边光栅垂直安装方案

狭小空间单边光栅垂直安装方案：紧凑场景下的高效检测解决方案

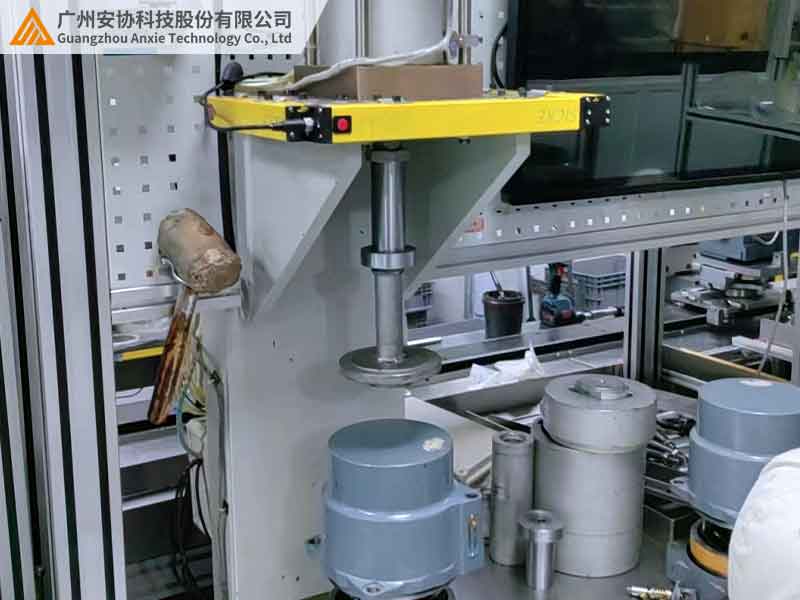

在苏州一家精密电子厂的生产线，宽度不足 1 米的检测工位上，单边光栅垂直安装在设备支架，精准识别电路板边缘缺口。在空间受限的场景中，这种安装方案凭借节省空间、高精度检测的特点，成为工业自动化检测的优选。

一、传统检测设备在狭小空间的安装困境

在工业自动化的狭小空间场景中，传统检测设备面临诸多挑战：

1. 空间占用大与施工复杂

双侧光栅需要在检测区域两侧预留大量空间用于安装，布线打孔不仅复杂，还常常导致产线停机。某汽车厂就因发动机舱检测工位空间狭窄，无法安装双侧光栅，只能依靠人工抽检。

2. 检测精度难以保证

非垂直安装时，传统光栅检测精度明显下降；狭小空间内金属设备的反光，也容易干扰视觉检测，导致误判和漏检情况频发。

3. 维护操作困难

双侧光栅设备一旦故障，维修时需拆卸周边装置；在粉尘、油污环境下，镜头清洁也存在操作不便、安全风险高的问题。

二、单边光栅垂直安装的显著优势

相比传统设备，单边光栅垂直安装方案在狭小空间检测中优势突出：

1. 节省空间的安装设计

单边光栅采用单侧支架设计，厚度仅几厘米，可直接固定在墙面或设备立柱上，无需对空间进行大改造。其轻量化的特性，让它能轻松适配悬臂梁、移动机械臂等各类载体。

2. 高精度检测保障

借助激光垂准仪辅助校准，确保光栅与检测面垂直，减少角度偏差对精度的影响。漫反射均匀化处理，也能消除检测盲区，实现检测区域的全面覆盖。

3. 强环境适应能力

钢化玻璃镜头可耐受较大温差，金属屏蔽外壳能有效抗电磁干扰，在高温、高电磁等复杂环境下也能稳定工作。

三、典型应用场景解析

1. 精密电子部件检测

在电子厂对 FPC 柔性电路板的检测中，单边光栅垂直安装在工位上方，构建高密度检测网络，同时抵御贴片机电磁辐射，有效降低边缘缺口漏检率，减少返工成本。

2. 汽车发动机舱检测

汽车厂发动机舱部件间隙检测时，受限于两侧管路和线束，单边光栅巧妙利用发动机支架垂直安装，向下倾斜覆盖检测区域，配合抗振底座，实现发动机舱内部自动化检测。

3. 医疗器械生产检测

在医用导管厂的无菌车间，单边光栅垂直安装于层流罩边缘，采用适合灭菌的外壳材质，以高精度模式检测微导管直线度，满足医疗器械严苛的生产要求。

四、选型与安装部署要点

1. 选型参考

根据空间宽窄选择不同光轴间距的型号，超窄空间用微型化型号，常规狭小空间选适中间距型号；同时结合检测距离、环境等级，选择适配的产品。

2. 安装关键

优先选用可调支架，借助激光垂准仪校准垂直度；在检测区域后方设置黑色吸光板，减少反光干扰；采用屏蔽电缆并规范布线，降低信号干扰。

五、日常维护与问题处理

日常需关注设备校准状态，定期清洁镜头、检查支架；遇到边缘漏检、反光误报等问题，可通过调整角度、补充吸光材料等方式解决。

结语

单边光栅垂直安装方案有效解决了狭小空间检测难题，已在多个行业发挥重要作用。安协科技提供定制化产品与服务，如需了解更多，欢迎访问官网 www.anxiekeji.cn 获取解决方案。
