抗干扰单边光栅垂直安装要点

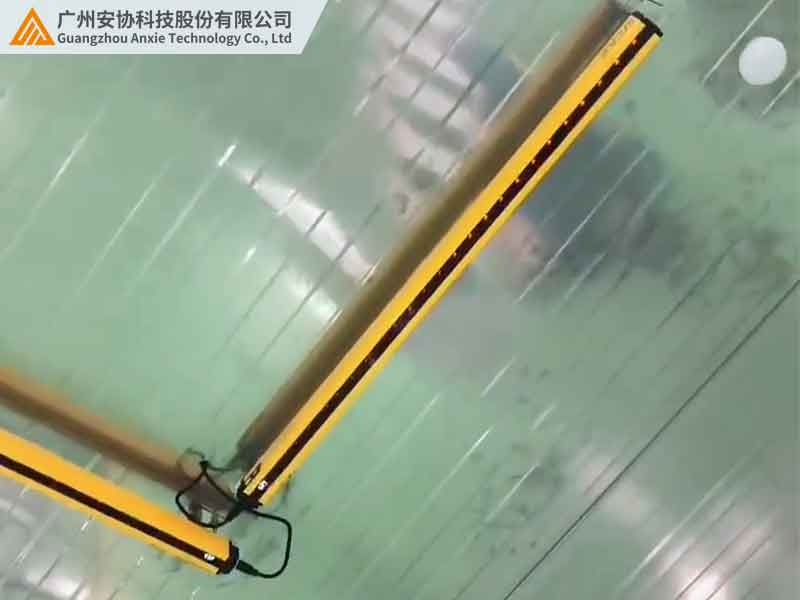

在苏州某精密制造车间，高速运转的加工中心旁，单边光栅垂直安装于设备立柱，精准监测工件位置。即便车间内变频器干扰不断、机床振动频繁，光栅仍稳定运行。这背后，是科学的安装规划与抗干扰处理。本文结合实际经验，分享抗干扰单边光栅垂直安装的关键要点。

一、安装前：全面排查干扰源

安装前，识别潜在干扰源是基础工作，常见干扰类型如下：

1. 电磁干扰（EMI）

车间里的变频器、伺服电机等设备会产生电磁辐射，干扰光栅信号。曾有电子厂因未做电磁屏蔽，光栅误触发率居高不下，后来通过线缆屏蔽才解决问题。

2. 机械振动

机床主轴振动、传送带抖动，可能导致光栅角度偏移，影响检测精度。比如振动角度偏差稍大，检测精度就会明显下降。

3. 光学干扰

车间强光直射，或是金属表面强烈反光，都会影响光栅漫反射信号的稳定性。

4. 粉尘与湿气

金属加工产生的粉尘会覆盖光栅镜头，潮湿环境则可能导致镜头结露。某机械厂就因未做好防尘，需要频繁清洁镜头。

二、安装中：把控核心步骤

1. 垂直校准：确保安装精度

使用激光垂准仪校准光栅，保证其与检测面垂直，将偏差控制在极小范围内。实际操作时，可在光栅支架上贴两个互成 90° 的水平仪，分别校准 X、Y 轴垂直度，从而精准控制角度误差。

2. 抗振固定：兼顾刚性与柔性

根据振动环境选择支架：普通振动环境，采用铝合金支架搭配橡胶减震垫；强振动环境，则升级为不锈钢支架和弹簧阻尼器。同时，要注意螺丝紧固力矩，过松过紧都可能影响光栅稳定性。

3. 线缆处理：隔离干扰信号

信号线缆选用双绞屏蔽线，并与动力电缆保持安全距离。光栅外壳单独接地，避免因电位差产生干扰。某光伏车间通过规范线缆处理，大幅降低了电磁误报率。

三、针对性抗干扰技术应用

1. 电磁干扰防护

从硬件、线缆、软件三方面着手：采用金属屏蔽外壳增强抗辐射能力；使用屏蔽接头和磁环滤波处理线缆；通过算法优化，缩小信号波动幅度。

2. 光学干扰应对

选用特定红外漫射光源并搭配窄带滤光片，过滤杂光；在检测区域后方粘贴黑色吸光板，减少镜面反光导致的误报。

3. 粉尘湿气防护

根据车间环境选择合适的防护等级，普通车间选防尘型，恶劣环境选防水防尘型。还可加装自动吹扫气路，减少镜头清洁频率。

四、典型场景安装方案

1. 精密加工中心

垂直安装时，控制好与工件表面的距离，选择合适光轴间距；做好电磁屏蔽和接地，实现高精度稳定检测。

2. 高速分拣线

采用稳固的抗振支架，启用强光抑制模式，在高速运转和强光环境下，保证低漏检率和误报率。

3. 焊接车间

使用防护等级高的光栅，做好镜头防护，规范线缆铺设，实现长期稳定运行。

五、安装后：严格调试验收

安装完成后，需进行静态校准验收，检测信号强度；开展动态干扰测试，模拟实际工况观察数据波动和误报情况；进行长期稳定性验证，记录运行数据，确保光栅稳定可靠。

结语
