在工业自动化领域，安全光栅作为核心安全防护设备，其电气符号的规范使用是保障设备安全运行的重要基础。本文结合行业标准与实际应用，解析安全光栅电气符号的设计逻辑与使用要点，帮助技术人员准确理解和应用这一专业知识。

一、安全光栅电气符号的标准遵循

安全光栅的电气符号需符合国际及国内通行标准，以确保设计图纸的通用性。

· 国际标准（IEC）：国际电工委员会的《IEC 60617 电气简图用图形符号》中，安全光栅通常以矩形框表示，框内标注 “SG”（Safety Grating）或 “LS”（Light Screen），并辅以光束标识区分于其他传感器。

· 国内标准（GB）：我国《GB/T 4728 电气简图用图形符号》在借鉴 IEC 标准的基础上，增加了方向性箭头等细节，例如用箭头明确光束的发射与接收方向，更贴合国内工程设计习惯。

二、符号构成的核心要素

安全光栅的电气符号由几个关键部分组成，共同传递设备的功能与特性：

1.基础图形：以矩形框代表设备外形，框内平行直线表示多束红外光，箭头指示光束方向，直观呈现 “发射 - 接收” 的工作原理。

2.标识符：通过 “SG”“LS” 等缩写明确设备类型，例如在 EPLAN 等设计软件中，普遍采用 “SG” 作为安全光栅的设备标识符，符合 GB/T 20939 标准要求。

3.端口与标注：标注电源（如 “DC 24V”）、信号输出（如 “NO/NC” 常开 / 常闭）及接地（“GND”）端口，同时可能包含输出类型（“PNP/NPN”）、防护等级（“IP67”）等技术参数，确保接线与调试的准确性。

三、常见符号示例与应用场景

以下是不同场景下安全光栅的电气符号示例，结合标准与功能差异进行区分：

四、设计与应用中的关键注意事项

1.符号统一性：同一项目图纸中，需统一采用 IEC 或 GB 标准的符号形式，避免混合使用导致误解。例如，标识符 “SG” 一旦确定，全程保持一致，不随意替换为 “PG” 等其他缩写。

2.环境适配性：根据场景调整符号标注，如防爆环境需明确标注符合 GB 3836 的防爆标志，潮湿环境标注防护等级 “IP65” 等，确保符号传递完整的设备特性。

3.系统兼容性：安全光栅常与安全继电器、PLC 联动，符号需清晰标注信号输出类型（如 “NPN 常开”），并与接口端子一一对应，避免控制系统接线错误。

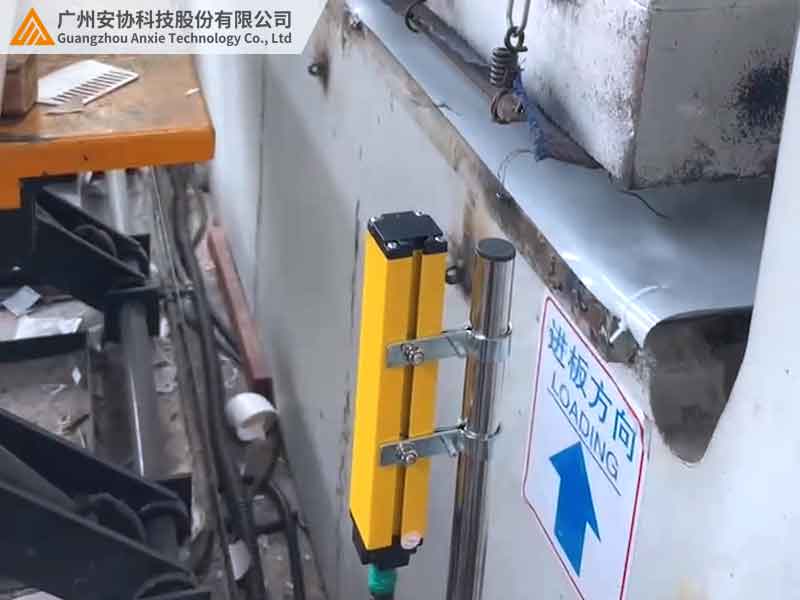

五、典型案例：冲压机安全电路设计

在某冲压机控制系统中，安全光栅符号采用 IEC 标准的通用型设计：发射端与接收端以矩形框表示，箭头指向光束方向，标注 “SG-1000” 型号及 “DC 24V” 电源。信号线连接至安全继电器的 “IN1” 端口，当检测到人员进入危险区域时，输出 “NC” 信号触发继电器断电，切断冲压机动力回路，实现紧急停机。此符号设计简洁明了，结合设备型号与端口信息，为后续维护提供清晰指引。

六、总结

安全光栅的电气符号是工业安全设计的 “语言”，需在标准框架下兼顾功能性与可读性。通过规范图形、标识符及标注，确保图纸在不同场景下的准确理解，为设备的安装、调试与维护奠定基础。
