红外安全光栅如何短接

红外安全光栅如何短接？调试维修必学的实操技能

在设备调试维修领域，红外安全光栅短接操作的重要性不言而喻。不少工厂在新装冲床时，常常遭遇设备无法启动的难题。深入排查后发现，多数是因为光栅信号端子短接错误，致使 PLC 接收不到信号。短接虽然是一项常见操作，但在光栅调试与维修过程中，其操作准确性直接关系到设备能否正常运行，一旦失误，设备极易出现误动作。接下来，将结合行业大量实际经验，全方位详解红外安全光栅短接的相关知识。

一、为何要进行红外安全光栅短接？

短接，简单来说就是通过导线将安全光栅的信号输出端子与公共端临时相连，模拟出 “无遮挡” 的状态。如此一来，设备便会判定防护区域处于安全状态，进而实现正常启动或测试。在实际应用场景中，短接主要发挥着以下重要作用：

1.新设备调试

新安装的光栅，首要任务便是验证 PLC 能否正常接收信号，这是设备顺利启动的关键前提。在实际调试工作中，技术人员经常借助短接操作，快速定位 NPN/PNP 接反等常见接线问题，大幅节省排查时间，有效提升调试效率。

2.故障维修应急

当光栅出现故障，而新备件尚未到位，同时设备又急需投入运行时，短接信号端子就成为一种应急解决方案。通过短接，可临时旁路光栅防护功能，使设备能够在短时间内维持运行。不过需要强调的是，这仅仅是一种应急手段，必须在设备旁悬挂醒目的警示牌，并且严格限制使用时长，以确保安全。

3.功能测试

为了检验设备急停响应的灵敏度，技术人员通常会先短接光栅，模拟正常工作状态，随后人为对光栅进行遮挡，以此观察设备是否能够迅速做出停机反应。

二、短接前的准备工作

1.明确信号端子功能

以常见的 DC 24V 光栅为例，其关键端子的功能及短接相关说明如下：

2.准备必要工具

· 万用表：作为检测的重要工具，主要用于测量端子电压，帮助确认电源和信号状态是否正常。

· 短接导线：建议选用带鳄鱼夹的单芯铜线，这种导线能够方便、快速且稳固地夹接端子。

· 端子排标签纸：其作用在于标记短接端子，避免在操作过程中出现混淆，影响工作效率和准确性。

三、不同类型光栅的短接操作

1.NPN 型光栅

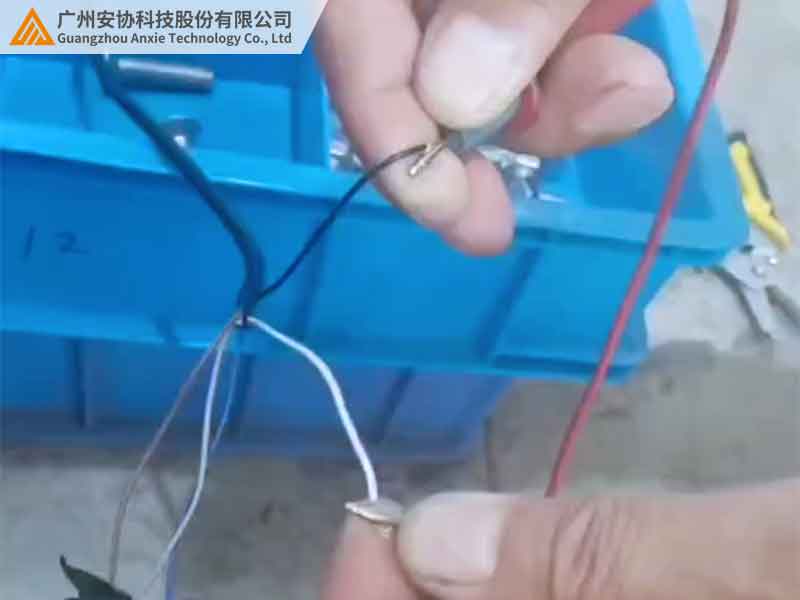

NPN 型光栅在日系 PLC 配套设备中应用较为广泛。具体操作流程为：首先关闭设备总电源，并等待一段时间，确保电容完成放电；接着在光栅接线盒内找到黑色的 OUT 线和蓝色的 GND 线，使用短接导线将这两个端子连接起来；完成连接后合闸上电，若此时光栅的绿色信号灯保持常亮状态，并且 PLC 输入指示灯也同步点亮，即表明短接操作成功。

2.PNP 型光栅

欧系 PLC 配套的 PNP 型光栅，其短接方法与 NPN 型有所不同。操作时，需先用万用表对 + 24V 端子与 GND 之间的电压进行测量，确认电压正常后，再将红色的 + 24V 线与棕色的 OUT 线进行短接。短接完成后，对光栅进行遮挡测试，若 OUT 端子电压能够从 24V 降至 0V，且设备能够及时触发急停功能，则说明短接操作正确无误。

3.继电器型光栅

在老旧的继电器控制设备中，继电器型光栅较为常见。针对此类光栅，找到继电器端子 “NC”，直接将 NC 端子的两个接线柱进行短接，以此模拟无遮挡时触点的闭合状态。但需要特别注意的是，在短接后启动设备之前，必须仔细检查并确保防护区域内没有人员，避免发生安全事故。

四、短接时的注意事项

1.严格断电操作

未断电进行短接操作存在巨大的安全风险。行业内曾发生过因未断电短接 PNP 型光栅，导致 + 24V 与 GND 短路，进而烧毁控制单元的案例，造成了较高的维修成本。因此，在进行短接操作前，务必断开设备总电源，这是保障操作安全的重要前提。

2.准确区分端子颜色

准确识别端子颜色是确保短接成功的关键。牢记 “NPN 黑蓝短接，PNP 红棕相连” 这一口诀，能够有效避免因端子颜色识别错误而导致短接失败。

3.控制短接时长

临时维修短接只能作为短期应急措施，不可长时间持续使用，并且必须在设备旁边悬挂明显的警示牌。长期短接会带来极高的风险，极易引发安全事故，因此必须严格控制使用时长。

4.做好防误触措施

短接导线的裸露部分必须使用绝缘胶带进行严密缠绕，尤其是对于继电器型光栅的强电端子，更要做好防护，防止意外接触引发安全问题。

5.及时恢复原状

在调试工作完成后，务必及时拆除短接导线，并重新对端子进行紧固。以往有设备因未拆除短接导线，导致光栅长时间处于失效状态，影响设备正常运行。

五、实际应用案例

在新设备调试过程中，曾出现过安装 PNP 型光栅后设备持续急停的情况。技术人员通过短接 + 24V 和 OUT 端子进行检测，发现 PLC 输入指示灯不亮，经过进一步检查，最终确定是接线松动导致的问题。重新压接端子后，设备恢复正常运行，有效提高了调试效率。

在老旧设备维修场景中，当光栅控制单元损坏且备件未能及时送达时，可采取短接继电器 NC 端子的方式维持设备运行。但在此期间，必须安排专人对设备运行情况进行监护，并定时检查短接状态，在保障安全的基础上，尽可能减少停产造成的损失。

六、结语

短接作为安全光栅调试维修的一项重要技能，操作过程中必须严格遵循 “断电操作、正确接线、限时使用” 的原则。只有规范进行短接操作，才能有效提升调试效率，避免设备故障的发生。安协安全光栅在产品设计上充分考虑用户实际需求，不仅端子标识清晰明了，还配备了详细的接线图。同时，NPN/PNP 型支持拨码切换，继电器型具备防短接保护功能。如果您想获取更多关于短接的知识以及产品资料，欢迎访问官网（www.anxiekeji.cn）下载《调试维修手册》，也可以联系技术团队获取在线指导，我们将为您的安全生产提供专业可靠的保障。
