室外单边光栅安装要点

室外单边光栅安装要点

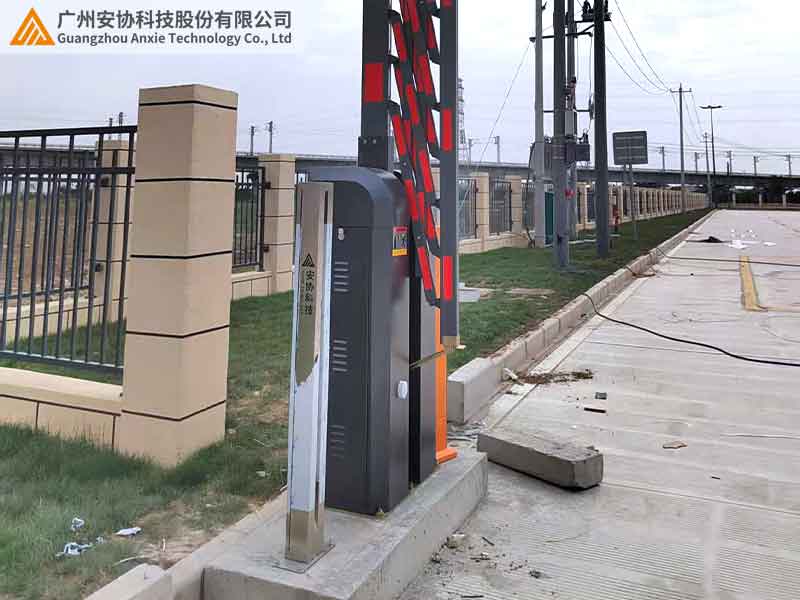

在广州某物流园的露天分拣区，一套新安装的单边光栅刚用半个月就频繁误报：晴天时阳光直射导致检测失灵，雨天又因镜头积水出现漏检。这让负责设备安装的王工犯了难：室外环境复杂，单边光栅到底该怎么装才能稳定工作？作为工业自动化中常用的检测设备，室外安装需兼顾环境适应性、角度校准和信号调试等多个环节。结合现场经验，下面为您详解关键要点。

一、安装前的环境评估：选对位置是基础

室外环境千差万别，安装前需先做好 “环境体检”，避免因选址不当导致后期故障。

1. 光照条件排查

强光区域：避开阳光直射的开阔地带（如无遮挡的广场、天台），若无法避免，需预留遮阳措施（后文详述）。某港口码头曾在阳光直射的集装箱堆场直接安装，导致光栅每天正午停机，调整至阴影区并加装遮阳板后才恢复正常。

逆光安装：确保接收器不直面光源（如朝阳 / 夕阳方向），否则易出现 “逆光盲区”，检测距离缩短 30%-50%。

2. 气候条件分析

多粉尘环境：如工地、水泥厂，需选择防尘等级 IP65 以上的型号，且安装位置远离粉尘主要扩散路径（如传送带扬尘点下风处）。

高湿 / 盐雾环境：沿海地区或酸洗车间，需选不锈钢外壳 + 纳米涂层镜头的型号，避免金属锈蚀和镜头雾化。

3. 机械条件评估

振动源：远离大型机械（如叉车、起重机）的频繁振动区域，必要时加装抗震支架（可减少 ±15° 以内的角度偏移）。

安装面强度：确保安装支架固定在混凝土立柱或钢结构上，避免安装在易变形的彩钢板墙面。

二、硬件选型：按环境匹配性能参数

室外环境对单边光栅的硬件性能要求远高于室内，核心参数选型可参考下表：

三、安装三要素：角度、高度、间距的黄金法则

1. 光束角度：垂直对准是关键

· 最佳角度：发射端与接收端的光束需垂直对准物体检测面（偏差≤15°），可用激光瞄准器辅助校准。某高速公路 ETC 车道安装时偏差过大，导致车辆金属反光误触发，调整角度后误报率从 10 次 / 天降至 0 次。

· 避免镜面反射：若检测物体为金属等高反光材质，可将光束角度倾斜 10°-20°，减少直射反光干扰。

2. 安装高度：按检测目标设定

· 人员检测：高度 1.2-1.8 米（覆盖人体主要活动区域），如物流园防撞检测，需确保腰部以上高度无盲区。

· 工件检测：根据传送带上工件高度设定，如检测 1 米高的货物，安装高度取中间值 0.8-1.2 米，确保光束覆盖工件全高度。

3. 安装间距：兼顾距离与稳定性

· 常规间距：标准型光栅建议≤4 米，增强型可至 6 米，超过时需中间加装反射板（如露天矿场检测 8 米外的矿车，需在 4 米处加装漫反射板增强信号）。

· 多组串联：长距离检测可多套光栅串联，相邻两套间距≤5 米，确保检测区域无重叠盲区。

四、接线与防护：细节决定长期稳定性

1. 线缆选择与敷设

· 屏蔽线缆：信号线缆必须使用双绞屏蔽线（如 RVVP 2×0.75mm²），长度超过 50 米时需增加信号中继器。

· 接地处理：金属外壳需单独接地（接地电阻≤4Ω），避免电磁干扰导致信号波动，某钢厂未接地的光栅曾因变频器干扰，每天出现 20 次误报。

2. 防护措施加装

· 遮阳板：强光环境下加装 L 型遮阳板（伸出镜头 10-15cm），可降低 50% 直射光影响（实测数据）。

· 防护罩：多粉尘环境使用透明 PC 防护罩（透光率≥95%），每周用压缩空气吹扫内部（压力≤0.5MPa）。

五、调试与校准：三步法确保精度

1. 通电前检查

· 外观检查：确认镜头无划痕、密封圈无破损，接线端子牢固（曾有案例因接线松动，导致雨天短路停机）。

· 环境模拟：用手电筒模拟强光直射镜头，观察接收器指示灯是否异常（正常应保持稳定，无频繁闪烁）。

2. 动态调试步骤

① 基准距离校准：在无干扰环境下，用高反光物体（如白纸）测试最大检测距离，确保达到标称值（如增强型应≥6 米）。

② 抗干扰测试：人为制造粉尘（如喷洒滑石粉）、强光照射，观察检测距离衰减是否在允许范围（通常≤20%）。

③ 联动测试：接入 PLC 系统，模拟物体穿过场景，记录响应时间（正常应＜20ms）。

3. 数据记录与存档

建立安装档案，记录安装角度、调试数据、环境参数，方便后期维护（某汽车厂因缺乏记录，后期故障排查耗时增加 30%）。

六、典型案例：不同场景的安装方案

案例 1：港口露天堆场（强光 + 盐雾）

方案：选择 IP67 级防腐型号，安装高度 1.5 米，倾斜 15° 避开正午阳光，加装 304 不锈钢遮阳板。

效果：连续 2 年无故障，检测 6 米外的集装箱偏差＜5cm。

案例 2：高速公路 ETC 车道（强光 + 高频振动）

方案：使用抗震支架固定，搭配带电磁屏蔽的线缆，光束角度与地面成 75°（减少车辆反光干扰）。

效果：日均检测 10000 次，误报率＜0.01%。

七、结语

室外单边光栅的安装并非 “一装了之”，从环境评估到细节调试，每个环节都影响着设备的稳定性和检测精度。某智能仓储数据显示，规范安装的光栅故障率比随意安装的低 80%，维护成本减少 60%。选择具备抗强光、防尘防水、宽温适应的工业级产品（如安协科技室外专用系列），并严格遵循安装要点，才能让单边光栅在户外复杂环境中发挥最佳性能。

如需获取《室外单边光栅安装手册》或预约工程师上门指导，欢迎访问官网 www.anxiekeji.cn ，让专业方案助力您的户外检测稳定可靠。
