冲压设备人手保护光栅安装规范

冲压设备人手保护光栅安装规范：从「险兆事件」到「本质安全」的关键一步

在广东某五金加工厂，操作员调试冲压机时手部险遭伤害，幸亏安全光栅及时制动才化险为夷。这起事件揭示了一个关键：安全光栅的防护效果，70% 取决于安装规范。作为冲压设备的「电子护手」，如何通过标准化安装发挥其最大效能？本文结合行业实践，解析安装全流程、常见误区及合规要点，助您构建可靠的冲压安全防护体系。

一、冲压作业的安全痛点：为何安装细节决定成败？

冲压机滑块每分钟行程超 60 次，一旦手部进入模具区，极短时间内就可能造成重伤。

传统防护方式弊端明显：

· 机械护罩：遮挡操作视线且需频繁拆卸，不少工厂存在操作员为图方便违规拆除的情况；

· 单点检测设备：如光电开关存在监测盲区，对横向进入的手部漏检风险较高；

· 安全地毯：易被油污、金属屑损坏，维护成本居高不下。

而安全光栅通过多光束阵列形成防护平面，能实现无死角监测，但需严格遵循安装规范，否则易沦为摆设。

二、保护光栅核心优势与原理：构建动态安全屏障

（一）工作机制

保护光栅由发射端与接收端组成：

· 发射端发出多束红外光，在模具前方形成垂直防护平面；

· 接收端实时监测光束通断，当直径超 16mm 的物体（如手指）遮挡任意光束，0.1 秒内触发急停，驱动滑块制动。

（二）传统方案 vs 光栅方案对比表

三、安装全流程规范：12 个关键步骤详解

（一）前期规划（施工前 3 天）

1.环境勘测

· 测量冲床工作台高度，确定光栅中心安装高度（通常为台面上方 500mm，覆盖人体腰胸高度）；

· 排查周边电磁干扰源（如变频器、电焊机），确保接线盒与干扰源保持安全距离。

2.型号选型

· 根据模具开口宽度选择光束数：600mm 以下选 32 束，1000mm 以上选 64 束；

· 按环境特性选防护等级：油雾环境选 IP65，多尘环境选 IP67（如安科 P 系列标配高防护）。

（二）现场安装（施工当日）

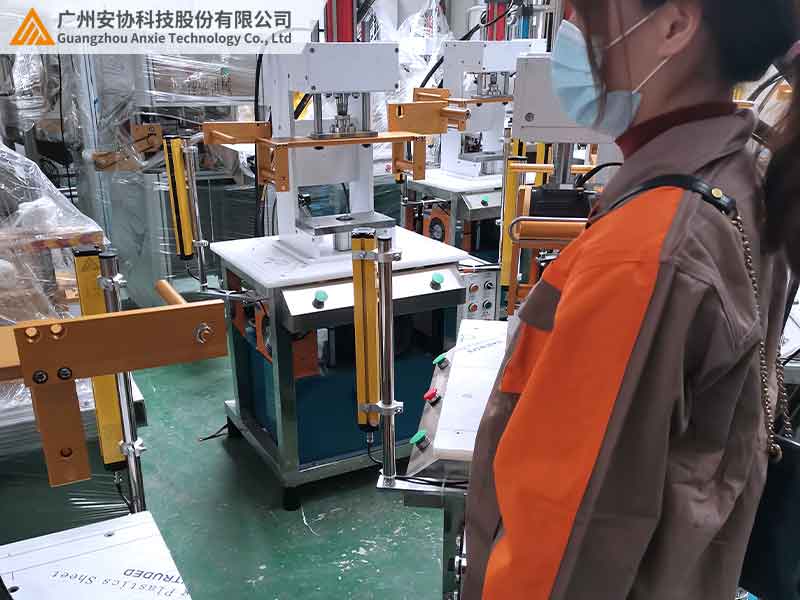

1.支架固定

· 使用加厚冷轧钢板支架，通过高强度螺栓固定于冲床底座立柱（避免安装在振动部件上）；

· 用气泡水平仪校准支架，确保水平度误差在合理范围，防止光束倾斜形成盲区。

2.对射校准

· 借助激光校准仪调整发射 / 接收端，控制水平偏差和垂直高度差，确保光束平面与工作台完全垂直（可用直角尺辅助）。

（三）接线与调试

1.线缆连接

· 电源端使用屏蔽线，区分火零地线，避免与动力电缆并行敷设；

· 信号端连接冲床控制器与 PLC，支持主流信号输出类型（如 NPN/PNP 双输出，兼容不同控制器）。

2.功能测试

· 空载测试：无遮挡时设备显示正常，遮挡任意光束应立即触发急停；

· 精度测试：用标准测试棒模拟手指，从不同位置快速穿过防护区，确保无漏检；

· 盲区测试：检测底部（避开车轮）和顶部（覆盖站立人员）区域，保证全范围响应。

（四）合规性核验

1.安全距离计算

· 根据冲床速度、制动时间等参数，按安全标准公式计算安装距离，预留合理余量；

2.文档归档

· 保存校准记录、安全认证文件、设备铭牌信息，便于后续维护与审核。

四、五大安装禁忌与避坑指南

1.忌振动影响

· 错误：将光栅安装在运动部件上，导致振动引发光束偏移；

· 规范：固定于机床静止结构，定期用测振仪检查振动幅值。

2.忌角度偏差

· 错误：凭经验手动调节角度，造成单侧漏检；

· 规范：使用专用校准工具（如激光对准仪），校准后锁紧支架旋钮。

3.忌接地缺失

· 错误：未做屏蔽接地，引发电磁干扰误报

· 规范：金属外壳可靠接地（电阻＜4Ω），信号线缆屏蔽层两端接地。

4.忌环境忽视

· 错误：潮湿多油环境未选专用型号，镜头污染导致漏检；

· 规范：选择疏油涂层型号，定期清洁镜头（如每月用无水乙醇擦拭）。

5.忌安全距离不足

· 错误：沿用旧设备安装位置，未重新计算安全距离；

· 规范：每次更换模具后，按新危险区域校准位置（参考 ISO 13855 标准）。

五、案例：某汽车冲压车间的整改实践

痛点：原光栅因安装角度偏差，半年内发生多次险兆事件，操作员信任度下降。

解决方案：

1.更换抗震支架，使用激光校准仪修正角度偏差；

2.增加底部盲区屏蔽功能，避开车身运动区域。

效果：

· 险兆事件清零，违规操作率大幅下降；

· 通过国际安全认证，设备安全等级显著提升。

六、结语：规范安装，筑牢冲压安全防线

在冲压设备安全管理中，「三分设备、七分安装」是行业共识。规范的安装能将手部伤害风险降低约 98%，同时减少设备误停机，实现「安全 + 效率」双提升。

安协保护光栅提供从选型到调试的全流程服务，标配高精度校准工具与抗震设计，已成功应用于多家知名企业。立即访问官网（www.anxiekeji.cn）下载安装手册，或联系技术团队获取免费现场指导，让专业安装为您的冲压车间保驾护航。
