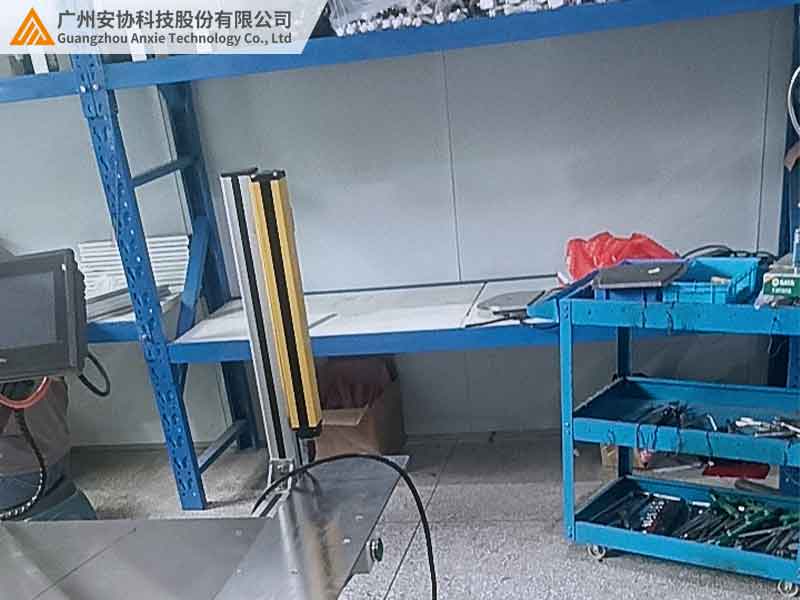

在浙江某自动化产线调试时，曾因接线错误导致单边漫反射光栅频繁误报，最终发现是电源正负极接反引发信号紊乱。对于工业自动化设备而言，正确接线是稳定运行的基础。本文结合实际经验，为你详细拆解单边漫反射光栅的接线步骤，避开常见误区。
必备工具
· 十字螺丝刀（适配 M2/M3 规格螺丝）
· 万用表（用于检测电压和线路通断）
· 剥线钳（能处理 0.5 - 2.5mm² 线径）
· 扎带、线槽（整理和固定线缆）
核心材料
| 名称 | 规格要求 | 作用 | 选型建议 |
| 电源线 | DC 12 - 24V，建议选截面积≥0.75mm² | 为光栅提供稳定电源 | 优先用屏蔽双绞线，增强抗干扰能力 |
| 信号控制线 | 2 芯屏蔽线，兼容 NPN/PNP 信号 | 传输检测信号 | 传输距离在 50 米内无需中继器 |
| 接地线 | 黄绿双色铜芯线，截面积≥2.5mm² | 防护静电和电磁干扰 | 单独接地，接地电阻控制在较低水平 |
| 接线端子 | 如凤凰端子、航空插头 | 连接线缆与光栅设备 | 选择防护等级高的型号，适应工业环境 |
第一步：电源接线（决定设备能否正常启动）
找到光栅侧面的接线端子，通常标有 “+24V”（电源正极）和 “GND”（电源负极）。将剥去 10mm 外皮的电源线接入，红色线接 “+24V”，黑色线接 “GND”，拧紧端子螺丝。上电前用万用表确认电源电压，多台光栅并联时注意总电流不要超过电源额定输出。
第二步：信号输出接线（影响检测信号传输）
光栅信号输出常见 NPN（输出低电平）和 PNP（输出高电平）两种类型，需与 PLC 或控制器匹配。把信号线芯线接入 “OUT” 信号端子，屏蔽层接地。不确定信号类型时，可短接 “OUT” 与 “GND” 用万用表判断；长距离传输记得加信号中继器。
第三步：接地处理（减少干扰的关键）
找到光栅外壳标有 “PE” 的接地螺丝，将接地线一端接上，另一端连接工厂接地排。接地电阻要控制在较低标准，禁止与动力设备共用地线，潮湿环境下给接地端子做防锈处理。
第四步：扩展功能接线（按需操作）
如果光栅带有报警灯、继电器等功能，报警灯红线接 “ALARM+”，黑线接 “ALARM-”；继电器公共端接 “COM”，常开 / 常闭端接入设备控制回路。
第五步：线缆整理固定
用不同颜色区分电源、信号、接地线，粘贴标签做好标识。线缆穿过金属线槽，接头用热缩管密封，在运动设备上使用拖链保护，防止线缆磨损。
1. 上电前检查
用万用表检测电源接线端子间电压是否正常，确认信号端子无短路情况。
2. 上电测试
观察光栅指示灯状态：绿灯常亮表示电源正常；红灯闪烁可能是电源接反或电压异常；黄灯频闪说明信号输出有故障，根据情况排查解决。
3. 功能测试
用不透明物体遮挡光栅，检查信号输出是否正常翻转；在不同距离下测试，确保信号稳定触发。
电源接反：设备无反应甚至烧毁保险管，断电后调换正负极并更换保险管。
信号类型不匹配：PLC 无法识别信号，设备误动作，确认光栅输出类型后修改 PLC 输入参数。
接地不良：出现高频干扰、信号波动，重新连接接地线并检测接地电阻。
某电子厂小型机械臂的防护光栅常误报，检查发现是未接地线且动力电缆与信号线并行导致干扰。优化时单独敷设接地线，降低接地电阻，并将信号线缆穿入金属管与动力线隔开，最终误报问题彻底解决，设备稳定运行数月。
单边漫反射光栅接线虽不复杂，但每个环节都会影响设备性能。规范操作能减少大部分初期故障，提升调试效率、降低维护成本。安协科技的工业级单边漫反射光栅，端子标识清晰、具备防呆设计，能让接线更轻松。如需获取接线图纸、视频教程，欢迎访问官网 www.anxiekeji.cn，或预约工程师指导，让接线不再成为难题。
