车间防护网安全光栅选型指南：从场景需求到技术参数的全面解析

在山东某机械加工车间，一台冲床因安全光栅选型不当，导致操作人员手臂轻微擦伤。这类事故往往源于对光栅技术参数的理解偏差 —— 作为车间安全防护的核心设备，安全光栅该如何根据实际场景选对型号？本文结合金属加工、注塑成型等车间环境，解析选型的核心要素、典型场景策略及避坑要点，助您为车间安全筑牢防线。

一、车间防护常见问题：选型失误的两大风险

车间作业中，安全光栅选型不当易引发两类隐患：

1.防护盲区风险：

光束间距过大（如 100mm）会导致检测精度不足，无法识别较小物体（如成人手指直径约 20mm），可能造成漏检；

安装高度不合理，如未覆盖设备上下危险区域，会留下防护缺口（如注塑机模具上方未防护，存在高空坠落风险）。

2.环境适配问题：

多尘环境（如打磨车间）若未选防尘型光栅，镜头积灰会导致误报率升高，影响设备正常运行；

强电磁干扰环境（如变频器附近）若未选屏蔽型光栅，信号紊乱可能引发设备异常停机。

二、选型核心参数：五大要素决定防护效果

（一）光束间距：匹配危险等级

光束间距直接影响检测精度：

15mm：可检测手指级危险（直径≥20mm），适用于精密加工设备（如电子元件冲压机）；

30mm：检测手掌级危险（直径≥50mm），适用于普通机械加工（如车床、铣床）；

50mm：检测手臂级危险（直径≥100mm），适用于大型设备防护（如注塑机、压铸机）。

建议：高危设备（如冲床、剪板机）优先选 15-30mm 间距，普通设备可用 50mm 降低成本。

（二）防护等级：应对复杂环境

IP65：防喷射水，适合普通车间（可抵抗高压水枪冲洗）；

IP67：防浸水防尘，适合多尘多水场景（如铸造车间、食品加工）；

特殊涂层：镜头疏水疏油涂层可减少切削液、润滑油附着，延长维护周期（如汽配厂使用后维护频率降低一半）。

（三）安全等级：符合国际标准

PLc：适用于低风险场景（如物料搬运设备），安全等级较低；

PLd/SIL2：适用于高危场景（如冲压机、折弯机），需通过 TÜV/CE 认证，确保故障时可靠停机；

双回路设计：高端型号具备双冗余输出，进一步提升安全可靠性（符合 OSHA 标准）。

（四）响应时间：匹配设备速度

高速设备（如滑块速度＞500mm/s）：响应时间需＜10ms，避免因延迟导致漏检；

低速设备（如传送带）：响应时间可放宽至 20ms，平衡成本与性能。

（五）安装方式：适配车间布局

对射式：两侧安装发射 / 接收端，适合开阔空间（如大型设备周边）；

反射式：单侧安装 + 反光板，节省空间（如紧凑的自动化产线）；

嵌入式：集成到防护网框架，适合新建车间的一体化设计。

三、典型场景选型策略：三类环境如何选？

（一）高危冲压车间：精度与安全优先

场景特点：设备速度快（冲压频率高）、危险区域小（如模具区狭窄）

· 选型要点：

a.光束间距 15mm，精准检测手指级危险；

b.安全等级选 PLd/SIL2，带双回路诊断功能；

c.配置电磁屏蔽线缆 + 强光滤波，应对冲压机电磁脉冲干扰。

案例：某五金冲压厂更换 15mm 间距光栅后，漏检问题显著改善，设备安全运行三年无事故。

（二）多尘打磨车间：环境适应性第一

场景特点：粉尘浓度高、设备振动大

· 选型要点：

a.防护等级 IP67 + 自动吹扫功能，定期清洁镜头粉尘；

b.支持宽温运行（-20℃~60℃），适应车间温差；

c.配备抗震支架，减少振动导致的光束偏移。

效果：某铸造厂使用后，因粉尘引发的误报率下降 80%，设备稳定性大幅提升。

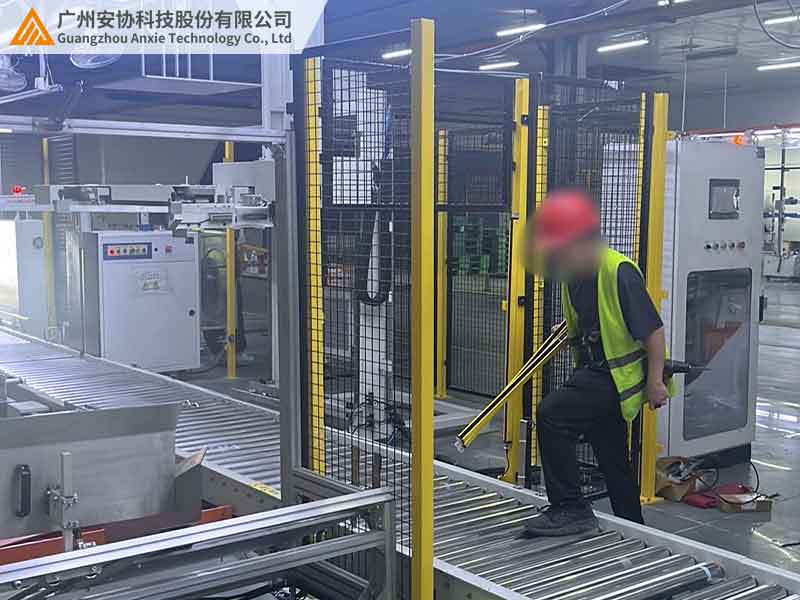

（三）自动化产线：灵活安装与联动

场景特点：设备密集、需与 PLC / 机器人联动

· 选型要点：

a.采用反射式安装，节省狭窄空间；

b.支持 RS485 + 继电器双输出，兼容新旧控制系统；

c.选择超薄设计（厚度＜30mm），方便嵌入防护网缝隙。

四、选型避坑：四大常见误区要避开

（一）重价格轻认证，高危场景留隐患

某家具厂选用无安全认证的低价光栅，因安全等级不足，在冲压事故中未能及时停机，导致人员受伤。

提示：高危设备必须选择通过 TÜV/CE 认证的型号。

（二）忽视环境参数，设备频繁故障

某电子厂在波峰焊车间使用普通光栅，因助焊剂蒸汽腐蚀镜头，三个月内故障三次。

提示：多油多汽环境需选带耐腐蚀性涂层的 IP67 型号。

（三）安装高度不当，形成检测盲区

某机械厂安装光栅时未考虑人员身高差异，导致高个员工弯腰时漏检。

提示：安装高度建议覆盖 1.2-2 米，确保大多数人员防护到位。

（四）通讯接口不匹配，系统无法联动

某自动化产线采购不支持 Modbus 协议的光栅，导致无法接入 PLC 系统。

提示：新产线优先选择支持以太网接口的型号，方便系统集成。

五、结语：科学选型守护车间安全

车间安全光栅的选型需综合考虑危险等级、环境条件与设备特性：

· 高危场景注重精度与安全认证；

· 恶劣环境优先防护等级与抗干扰设计；

· 自动化场景关注安装灵活性与系统联动。

正确选型能有效降低安全风险，提升设备稳定性。安协安全光栅覆盖多种光束间距、防护等级及安全认证，适配各类车间场景，已成功应用于海尔工厂、富士康产线等项目。立即访问官网下载《车间光栅选型手册》，或联系技术团队获取免费现场勘测，让专业方案为您的车间安全保驾护航。
