自动化冲床安全光栅选型指南

自动化冲床安全光栅选型指南：从风险防控到高效生产

在广东某五金加工厂，一台自动化冲床因安全光栅选型不当，导致操作人员手臂轻微擦伤。这类事故背后，是对冲床安全光栅核心参数和应用场景的理解偏差。作为冲床防护的 “电子护栏”，安全光栅如何选才能既保障安全又不影响生产效率？本文结合高速冲床、精密冲床、多工位冲床等场景，解析选型的核心要素、实战经验及避坑要点，助您选对合适的安全防护方案。

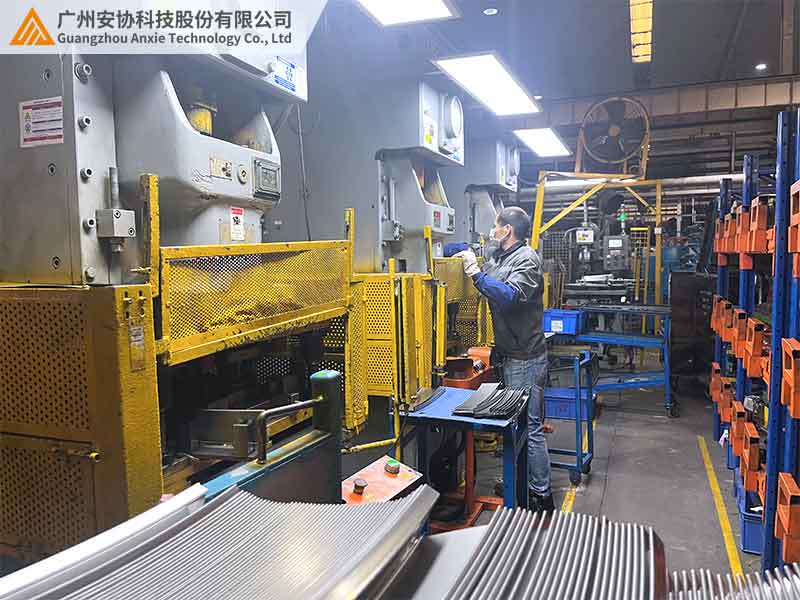

一、自动化冲床的安全防护痛点

冲床作业的高危险性，对安全光栅提出三大核心需求：

1.高精度检测：

冲床模具区通常狭小，需精准识别手指级危险，普通光栅若光束间距过大，漏检风险显著增加。

2.高速响应能力：

高速冲床运行时滑块速度极快，若光栅响应不及时，可能因延迟导致防护失效，某汽配厂就曾因此类问题发生事故。

3.抗干扰稳定性：

冲床运行时的振动和电磁脉冲，易导致光栅信号紊乱，出现误停或漏检，影响生产效率。

二、选型核心参数：四大指标决定防护效果

（一）光束间距：危险等级的 “标尺”

光束间距直接影响检测精度：

15mm：可检测手指级危险（直径≥20mm），适用于高速冲床、精密冲床等高危场景；

30mm：检测手掌级危险（直径≥50mm），适合普通冲床、多工位冲床；

50mm：针对手臂级危险（直径≥100mm），用于大型冲床等低风险场景。

选型逻辑：危险越高，间距应越小，比如高速冲床必须选 15mm，普通冲床可选 30mm 平衡成本与安全。

（二）安全等级：国际标准的 “门槛”

安全等级是选型的重要依据：

PLd/SIL2：通过 TÜV/CE 认证，具备双回路冗余设计，故障时能强制停机，适用于所有冲床，尤其是高速机型；

低于该等级的产品存在单点故障风险，不建议用于高速或高危场景。

（三）响应时间：高速作业的 “生命线”

高速冲床（滑块速度＞500mm/s）需选择响应时间＜10ms 的光栅，确保及时停机；

普通冲床（速度 200-500mm/s）响应时间≤20ms 即可，避免过度追求高速增加成本。

（四）环境适应性：抗振动与电磁干扰

冲床振动易导致光束偏移，需选择带抗震设计的光栅，搭配金属支架和橡胶减震垫；

电磁屏蔽设计能抑制冲床离合器产生的电磁脉冲，减少误停现象，比如某五金厂未做屏蔽时月均误停 20 次，改进后显著减少。

三、三大冲床场景选型策略

（一）高速冲床（频率高、速度快）

场景特点：滑块速度快、模具区狭窄，危险等级高

· 选型要点：

1.优先 15mm 光束间距，精准检测手指级危险；

2.必须达到 PLd/SIL2 安全等级，采用双回路设计，确保故障时可靠停机；

3.配备抗震支架和电磁屏蔽线缆，应对高速运行时的振动和电磁干扰。

案例：某电子厂高速冲床更换合适光栅后，漏检问题大幅改善，连续两年无安全事故。

（二）精密冲床（加工精度要求高）

场景特点：加工精细，对检测精度和视野要求高

· 选型要点：

1.选择 15-30mm 间距，兼顾精度与操作人员通行效率；

2.采用窄边框设计，减少对视野的遮挡，搭配激光对准仪确保安装精度；

3.注重抗干扰能力，避免检测误差影响加工良品率。

效果：某精密仪器厂使用后，因光栅问题导致的定位误差明显减小，加工良品率有所提升。

（三）多工位冲床（多模具、长防护区域）

场景特点：防护区域长、需分段检测

· 选型要点：

1.支持多组级联的拼接式光栅，覆盖全作业区域；

2.具备区域屏蔽功能，对非危险区域（如料仓送料口）进行屏蔽，减少误停；

3.选择抗油污设计的型号，减少冲压油对镜头的影响，延长维护周期。

四、选型避坑指南：四大常见误区

（一）误区 1：忽视安全认证，选择低价无资质产品

某家具厂因选用无认证的低价光栅，冲床故障时未能及时停机，导致人员受伤。

提示：所有冲床必须选择通过国际安全认证的产品，尤其是高危场景需达到 PLd/SIL2 等级。

（二）误区 2：未考虑振动影响，安装时未做加固

某机械厂冲床振动导致光栅支架松动，漏检率上升。

提示：安装时使用专业工具校准支架，并定期检查紧固度，确保在振动环境下稳定工作。

（三）误区 3：光束间距选择不当，牺牲检测精度

某五金厂为降低成本选用大间距光栅，漏检较小物体，导致模具损坏。

提示：根据加工对象的最小危险尺寸选择间距，避免因小失大。

（四）误区 4：通讯接口不匹配，导致系统无法联动

某自动化产线因光栅接口不兼容，无法接入控制系统。

提示：新产线优先选择支持主流通讯协议的型号，老旧设备需兼顾兼容性。

五、结语：选对光栅，冲床安全与效率双提升

自动化冲床的安全光栅选型，需要综合考虑危险等级、设备速度和环境因素：

· 高速精密冲床：注重小间距和高安全等级；

· 多工位 / 普通冲床：兼顾检测范围和抗干扰设计；

· 核心原则：通过安全认证，适配冲床特性，避免盲目选型。

正确的选型能有效降低安全风险，提升生产效率。安协安全光栅覆盖多种光束间距和安全等级，适配全类型冲床，已成功应用于多家知名工厂。立即访问官网（www.anxiekeji.cn）下载选型手册，或联系技术团队获取免费方案，让专业选型为您的安全生产保驾护航。
