单边光栅的调试安装步骤

单边光栅的调试安装步骤

在广东某机械加工厂的自动化改造现场，单边光栅的安装质量直接影响着设备安全与生产效率。作为工业安全防护的 “守门人”，规范的调试安装流程是发挥其性能的关键。本文结合一线实践经验，详细拆解操作要点，助力高效完成安装任务。

一、安装前的准备工作：打好基础事半功倍

1. 工具与材料清单

2. 环境勘察要点

安装前需规划好检测区域，确保无障碍物遮挡光束。同时，仔细检查安装面平整度，金属墙面要平整，混凝土墙面可提前预埋支架底座，为后续安装做好准备。

二、五步安装法：从定位到调试全流程解析

第一步：定位标记

根据防护需求确定安装高度，如人员防护和 AGV 防撞的高度要求不同。用水平仪校准光栅主体，保证其处于水平状态，避免因倾斜产生检测盲区。随后，标记好安装孔位置，孔间距参考产品说明书。

第二步：打孔固定

针对不同墙面材质，采用不同的打孔方式。金属墙面打孔后安装磁吸底座，混凝土墙面则植入膨胀螺丝固定。在振动环境下，要在支架与墙面间加装橡胶垫片，并对螺丝做防松处理。

第三步：线缆连接

接入合适电压的电源，注意区分正负极。电源线建议使用屏蔽双绞线，根据实际距离选择是否需要中继器。信号输出要依据 PLC 类型，正确选择 NPN 或 PNP 信号，采用 RS485 通讯时，线缆需单独穿管并与动力线保持安全距离。

第四步：初步调试

通电后，观察指示灯状态，电源指示灯应常亮，无物体时信号指示灯熄灭。使用万用表检测输出信号，遮挡光栅时电压应有相应跳变。借助激光瞄准器调整光栅角度，确保光束覆盖目标区域，并通过放置反光板进行标准测试。

第五步：全区域检测

将检测区域划分网格，逐点测试信号响应情况。进行极限测试，检测近距离低反光物体和远距离高反光物体，确保光栅在不同条件下都能稳定触发。

三、调试常见问题及解决方法

1. 信号异常

若通电后指示灯不亮，需检查电源电压是否正常，端子排螺丝有无松动。曾有电子厂因电源接头氧化导致接触不良，清洁后便恢复正常。

2. 检测盲区

出现特定角度漏检时，可重新校准光束角度，或加装反射增强板，改善对低反光物体的检测效果。

3. 误报频繁

无物体时信号指示灯闪烁，可清洁镜头，或根据环境调整灵敏度，粉尘环境调低灵敏度，强光环境启用抗光模式。

四、不同场景的安装优化建议

1. 高危设备防护

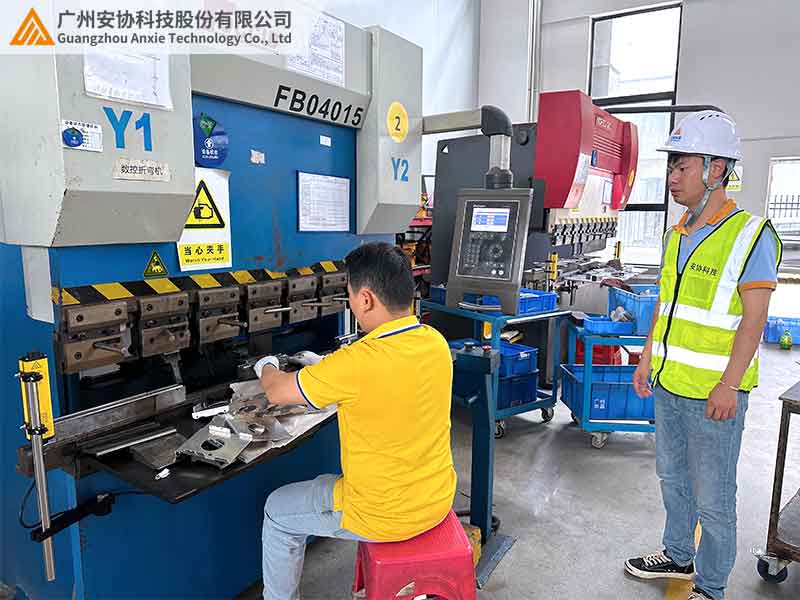

在冲压机等高危设备周边，可安装双组光栅形成立体防护，并将信号输出接入设备急停回路，提升安全防护等级。

2. 物流 AGV 防撞

安装时让光栅与 AGV 前进方向保持一定夹角，扩大检测范围。定期用标准反光板校准，防止因震动导致角度偏移。

3. 粉尘环境

选择高防护等级光栅，加装防尘罩并定期清洁。有条件的可接入压缩空气，定时吹扫镜头，保证检测准确性。

五、实战案例：某汽车厂的高效安装经验

某汽车厂焊装车间在安装单边光栅时，面临金属飞溅和电磁干扰难题。通过使用磁吸底座快速定位，省去打孔步骤；对信号线缆穿管保护并远离焊机电缆，最终单组安装调试时间大幅缩短，误报问题也得到彻底解决。

六、结语

单边光栅的调试安装是保障工业安全的重要环节，规范操作能有效减少后期故障。安协科技为单边光栅配备了详细的《智能安装指南》和调试软件，如需上门安装服务，欢迎访问官网 www.anxiekeji.cn 预约工程师，让安全防护设备稳定可靠运行。
