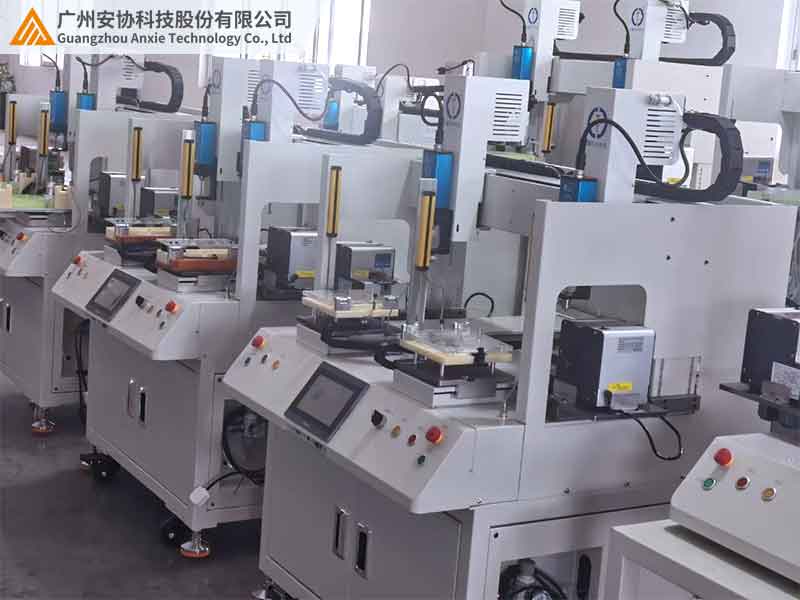

安全光栅在点胶机中的防护应用：精密加工场景的安全解决方案

在深圳某电子元件厂，一名操作员在调试点胶机时，手部不慎触碰到高速移动的点胶头，导致轻微擦伤。事后排查发现，传统机械护栏因频繁开合出现松动，未能及时防护。在点胶机这类精密加工设备中，如何既能保障操作安全，又不影响设备的高精度运行？安全光栅凭借非接触式防护优势，成为点胶机防护的理想选择。本文结合点胶机的工作特点，解析安全光栅的应用价值、选型要点及安装策略，附传统防护与安全光栅对比表，助您提升点胶作业的安全性与效率。

一、点胶机的安全痛点：精密与危险并存

（一）三大核心危险区域

1.点胶头运动区：点胶头高速移动（速度可达 500mm/s），碰撞风险高；

2.胶料储存区：部分胶料具有腐蚀性，接触可能造成伤害；

3.工件定位区：工件夹紧时的机械运动，可能夹伤手指。

（二）传统防护的局限性

· 机械护栏：需频繁开合，影响操作效率，且存在防护盲区（如护栏间隙漏检）；

· 光电开关：单点检测，无法覆盖大面积危险区域，漏检率达 20% 以上（某电子厂实测数据）。

二、安全光栅的三大防护优势

（一）非接触检测，零干扰精密操作

安全光栅通过多束红外光构建防护平面（如 15mm 光束间距），无需物理接触即可检测到手指级危险（直径≥20mm）。某精密点胶机使用后，操作人员误触点胶头的事故率从每月 3 次降至 0 次，同时不影响点胶精度（误差＜0.1mm）。

（二）灵活适配狭小空间

点胶机工作台通常紧凑（宽度＜600mm），安全光栅可定制窄边框型号（厚度＜30mm），安装在设备两侧不遮挡视线。例如某手机屏幕点胶机，选用 15mm 间距光栅，在 300mm 宽的操作区形成 20 束光防护，检测精度与空间利用率兼顾。

（三）多级预警联动，平衡安全与效率

· 一级预警：检测到手臂接近（遮挡 3 束光），点胶机减速至 100mm/s；

· 二级停机：检测到手指遮挡（遮挡 1 束光），0.1 秒内停止点胶头运动。

某汽车电子厂的点胶线应用后，设备误停率下降 60%，生产效率提升 15%。

三、安全光栅在点胶机中的典型应用场景

（一）手机屏幕点胶：微小空间的精准防护

场景特点：点胶头行程短（100-300mm）、精度要求高（±0.05mm）

· 选型要点：

a.15mm 光束间距（检测手指级危险）；

b.窄边框设计（厚度 25mm），避免遮挡视觉定位系统；

c.抗电磁干扰（点胶机伺服电机易产生电磁脉冲）。

· 防护效果：某厂商在 10 台屏幕点胶机安装后，连续 2 年无操作事故，点胶良率提升 2%。

（二）汽车部件点胶：高速运动的安全屏障

场景特点：点胶头速度快（800mm/s）、工件尺寸大（≥500mm）

· 选型要点：

a.30mm 光束间距（检测手掌级危险，平衡速度与精度）；

b.高速响应（响应时间＜10ms），确保点胶头在 10mm 内停止；

c.抗震设计（适应设备振动，振幅≤2mm）。

· 实际案例：某汽车配件厂的发动机点胶机，通过安全光栅联动 PLC，操作人员误触时设备停机时间缩短至 0.2 秒，较传统护栏快 3 倍。

（三）半导体封装点胶：洁净环境的特殊需求

场景特点：万级洁净车间、胶料有毒性

· 选型要点：

a.IP65 防尘等级（避免粉尘影响光束传输）；

b.食品级材质外壳（防止胶料腐蚀）；

c.区域屏蔽功能（对料仓入口等非危险区屏蔽，减少误停）。

四、点胶机安全光栅选型三要素

五、安装注意事项：三细节提升防护效果

（一）避开视觉定位系统干扰

· 安全光栅发射端 / 接收端与点胶机视觉摄像头保持 200mm 以上距离，避免红外光干扰成像（某厂商未注意，导致视觉定位误差达 0.5mm）；

· 选用 940nm 波长红外光（不影响可见光摄像头），配合遮光罩减少漫反射。

（二）线缆连接防干扰

· 信号线使用四芯屏蔽双绞线，远离点胶机伺服电机线缆（间距≥30cm）；

· 控制模块单独接地（接地电阻＜4Ω），避免电磁脉冲导致误报（某电子厂未接地，月均误报 15 次）。

（三）定期维护保精度

· 每周用无尘布清洁镜头（半导体场景用酒精擦拭），防止胶雾积累影响光束传输；

· 每月用激光对准仪复查角度，确保偏差＜0.5°（高速点胶机建议偏差＜0.3°）。

六、典型案例：从 “频繁误停” 到 “安全高效”

背景：某医疗器械厂的精密点胶机，原用机械护栏导致操作不便，改用某品牌安全光栅后频繁误停，影响生产。

问题分析：

1.光束间距选 50mm，漏检手指级危险；

2.未做电磁屏蔽，点胶机电机干扰信号。

解决方案：

3.更换 15mm 间距光栅，适配精密操作区；

4.加装磁环滤波，优化线缆布局。

效果：

· 误停率从每周 20 次降至 2 次；

· 操作人员无需频繁开合护栏，效率提升 25%，连续 1 年无安全事故。

七、结语：安全光栅，点胶机的 “智能防护搭档”

在点胶机的精密加工场景中，安全光栅通过高精度检测、灵活适配和智能联动，解决了传统防护的痛点。选型时需根据点胶机速度、精度和环境，重点关注光束间距、安全等级和抗干扰设计；安装时注意避开视觉系统干扰，做好线缆防护。
