收费站车辆分离光栅的原理

收费站车辆分离光栅的原理

经常跑高速的司机可能会发现，收费站的栏杆总是很 “聪明”—— 前面的车刚过完，栏杆就会精准落下，后面的车哪怕跟得再近，也不会被误判成一辆车。这背后藏着一个关键设备：车辆分离光栅。它不像摄像头那样显眼，却像一双隐形的眼睛，默默守护着收费系统的精准运行。

一、从常见场景看车辆分离光栅的必要性

早几年在一些车流量大的收费站，经常能看到这样的情况：两辆车贴得太近，收费系统把它们当成了一辆车，结果前一辆车缴了费，后一辆车跟着 “蹭” 过去没交钱；或者系统反复识别，栏杆半天不落，后面堵起长长的车队。这种麻烦，直到车辆分离光栅普及后才渐渐消失。

其实这东西原理不算复杂，但设计得很巧妙。它就像在车道上拉起一道看不见的 “光网”，车辆经过时触碰到这张网，系统就知道 “有车来了”，而且能清楚分辨是一辆还是多辆。

二、车辆分离光栅的核心工作逻辑

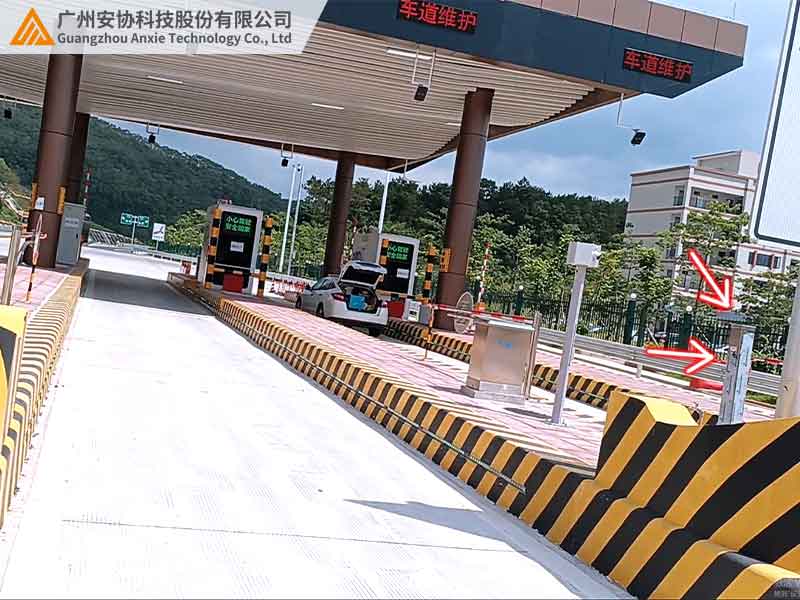

车辆分离光栅由两部分组成：发射端和接收端，通常分别装在车道两侧。发射端会持续发出密密麻麻的红外光束，这些光束平行排列，形成一道几厘米宽的 “光幕”，刚好覆盖整个车道的宽度和高度。接收端则正对着发射端，时刻 “盯着” 这些光束。

当车辆驶入车道，车身会挡住部分光束。接收端一旦发现某些光束被挡住，就会把这个信号转换成电信号，传给收费站的控制系统。系统通过分析被挡住的光束位置和时间，就能判断出车辆的轮廓、长度，甚至行驶速度。

更关键的是，它能精准区分两车之间的间隙。哪怕两辆车只隔了几十厘米，只要中间有光线能通过，接收端就会识别出 “两辆车” 的信号，避免系统误判。这就好比用细线织了一张网，鱼一条条游过，网能清楚感觉到每条鱼的经过，不会把两条紧挨着的鱼当成一条。

三、支撑原理实现的关键技术

（一）高密度光束排列

为了准确识别车辆轮廓，光栅的光束密度很高，每厘米可能就有一道光束。这样哪怕是摩托车、自行车这类小型车辆经过，也能被精准捕捉，不会因为光束间距太大而漏检。

（二）快速响应能力

车辆通过收费站时，哪怕速度不算快（通常 5-10 公里 / 小时），也需要光栅在瞬间做出反应。优质的车辆分离光栅响应时间能达到微秒级，相当于车辆移动一毫米的时间内，就能完成信号识别和传输。

（三）抗干扰设计

收费站环境复杂，晴天有强光，雨天有水雾，夜间有车灯直射。光栅的发射端和接收端都做了特殊处理：发射端的红外光有特定波长，能避开阳光中的干扰波段；接收端带滤波功能，只 “认” 自己发射端发出的光线，不会被其他光源迷惑。

四、不同场景下的原理应用差异

同样是车辆分离光栅，在不同类型的收费站里，工作起来还有些细微差别。下面这张表格能更清楚地看出其中的不同：

五、相比传统方式更可靠的原因

以前收费站用的是地感线圈，就是埋在地下的金属线，车辆压过时会产生信号。但这种方式有个缺点：如果两辆车离得太近，线圈会把它们当成一个大物体。而车辆分离光栅的 “光网” 是立体的，能从侧面识别车辆之间的空隙，哪怕车身贴得再近，只要中间有光线通过，就能分开识别。

另外，地感线圈容易被重型车辆压坏，维修起来要挖开地面，影响通行。而光栅装在车道两侧的支架上，不容易被车辆碰到，维护起来也方便，这也是它逐渐替代传统设备的原因之一。

六、总结

车辆分离光栅的核心原理，就是用红外光束编织一张 “光网”，通过检测光束被遮挡的情况来识别车辆。它的高密度光束、快速响应和抗干扰设计，让这张 “光网” 在复杂的收费站环境中依然精准可靠。无论是区分跟车、识别车型，还是配合 ETC 系统，都是基于这个原理的灵活应用。

如果你想了解更多关于车辆分离光栅的技术细节，或者需要适合特定收费站的解决方案，可以访问安协科技官网（www.anxiekeji.cn）获取专业信息。
