漫反射光栅与安全光栅的原理区别

漫反射光栅与安全光栅的原理区别

在工业生产中，光栅是保障安全和提高效率的重要设备。但很多人容易混淆漫反射光栅和安全光栅，其实两者的工作原理有本质区别。简单来说，漫反射光栅靠光的反射检测物体，而安全光栅更侧重形成防护区域，触发紧急制动，搞清这些原理差异，才能选对适合的设备。

一、核心工作原理：“反射检测” 与 “区域防护” 的不同

漫反射光栅的原理类似 “回声定位”。它的发射器和接收器集成在一起，发射器发出红外光，当光遇到物体时，会发生漫反射，部分反射光被接收器捕捉到，从而判断有物体存在。这种检测方式不需要物体遮挡光路，只要能反射光就能被识别，比如检测传送带上的物料是否到位，就常用漫反射光栅。

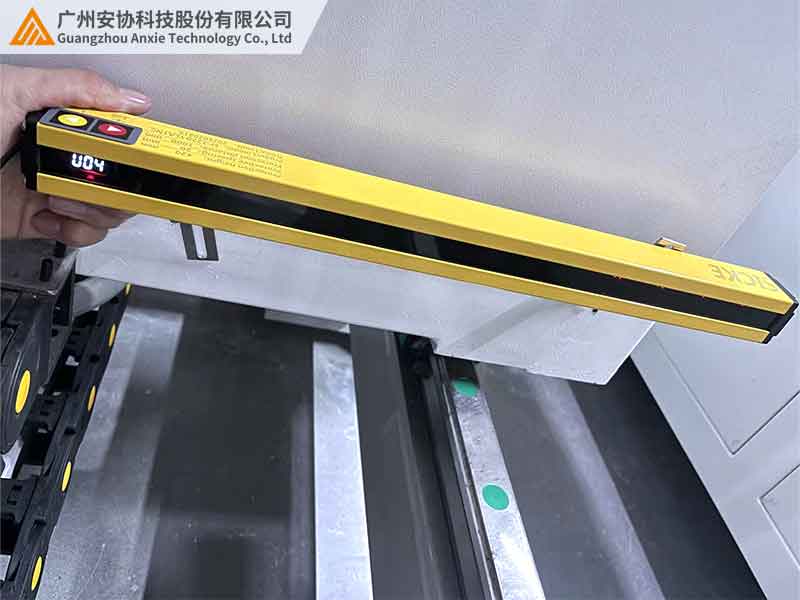

安全光栅则是通过 “光路遮挡” 工作。它由单独的发射器和接收器组成，两者相对安装，形成一道密集的光束屏障。当物体（比如人的手）挡住任意一束光时，接收器会立刻发出信号，让设备停止运行。这种原理决定了它更适合作为安全防护，比如冲床、折弯机等危险设备的操作区防护。

举个直观的例子：用漫反射光栅检测纸箱，只要纸箱能反射光，即使没完全挡住光栅，也能被检测到；而安全光栅检测时，必须有物体挡住光束，才能触发防护，更强调 “闯入即防护”。

二、光信号处理：“识别反射” 与 “判断遮挡” 的差异

漫反射光栅对光信号的处理更复杂。因为车间里有阳光、灯光等干扰光，它需要通过 “编码光信号” 来区分自身发出的光和干扰光。比如安协科技的漫反射光栅，会给红外光加入特定频率的脉冲编码，接收器只识别带这种编码的反射光，避免被其他光线干扰。

安全光栅的光信号处理更注重 “快速响应”。它的光束密集且均匀，通常每厘米就有一束光，只要有一束被遮挡，就能在毫秒级时间内触发停机。而且安全光栅会持续自检，一旦发射器或接收器出现故障，会立即发出报警，确保防护不失效。

在金属加工车间，漫反射光栅能忽略机床表面的反光，精准检测工件；而安全光栅则能在工人的手靠近模具时，瞬间让冲床停止，两者的信号处理逻辑完全不同。

三、应用场景：“物位检测” 与 “安全防护” 的侧重

漫反射光栅适合物位检测、计数、尺寸判断等场景。比如在饮料灌装线上，它能检测瓶口是否到位；在包装机上，能判断纸箱是否完全进入包装区域。这些场景不需要紧急停机，只需要识别物体有无或位置。

安全光栅则是危险设备的 “守护神”。在注塑机的开合模区域，它能形成防护网，防止人员伸手入内；在自动化生产线的机器人工作站周围，它能检测人员闯入并让机器人暂停。这些场景必须具备高安全性，一旦失效可能造成严重事故。

某汽车零部件厂的案例很典型：装配线上用漫反射光栅计数零件数量，而相邻的冲压区则用安全光栅防护，两者各司其职，既保证了生产效率，又保障了操作安全。

四、两者关键区别对比

五、选型时的核心判断依据

如果需要检测物体的存在、位置，且物体能反射光，选漫反射光栅更合适。比如检测黑色塑料件时，选高灵敏度的漫反射光栅（如安协科技的无盲区型号），能避免漏检。

如果是危险设备的操作区防护，必须选安全光栅。因为它的防护等级更高，符合国际安全标准（如 EN ISO 13849），能通过 TÜV 等权威认证，确保在紧急情况下可靠停机。

还有个简单的判断方法：如果设备故障可能造成人员伤害，优先用安全光栅；如果只是影响生产效率，漫反射光栅更经济实用。

六、结语

漫反射光栅和安全光栅虽然都叫 “光栅”，但原理和用途截然不同。漫反射光栅靠反射光检测物体，适合物位、计数等场景；安全光栅靠遮挡光路防护，是危险设备的安全保障。

安协科技既有针对复杂环境的漫反射光栅，也有符合安全标准的安全光栅，可根据具体场景选型。想了解更多选型细节，欢迎访问官网www.anxiekeji.cn，专业工程师会根据你的需求提供建议。
