剪板机的刀片以每秒 2-3 次的频率上下裁切钢板，一旦操作人员的手误入危险区，0.1 秒内就可能造成严重伤害。作为剪板机的 “安全闸”，安全光栅的选型直接关系到防护效果 —— 选宽了会频繁误触发，选窄了有检测盲区，响应慢了则起不到保护作用。想要为剪板机选对安全光栅，得从设备规格、作业场景、防护等级三个维度逐一考量。

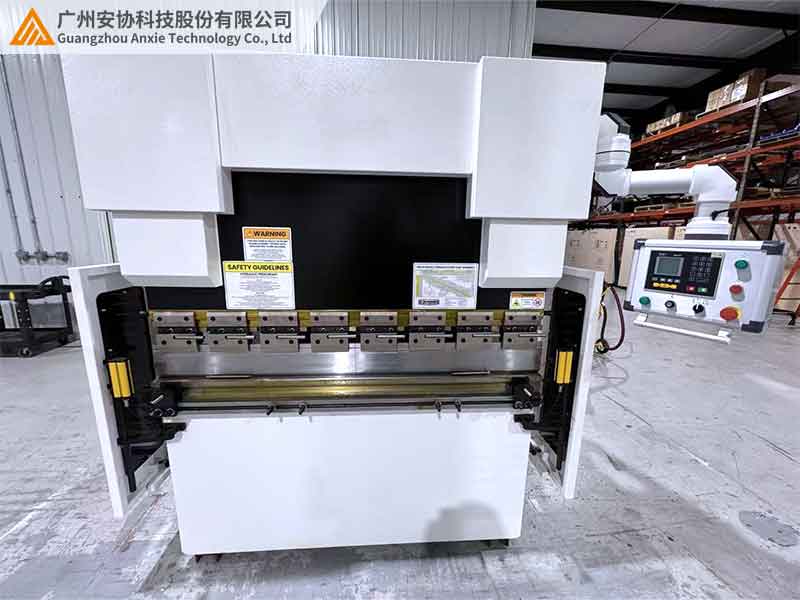

一、先看剪板机规格：防护范围要 “严丝合缝”

（一）根据刀口长度定光栅高度

剪板机的刀口长度从 600mm（小型）到 6000mm（大型）不等，安全光栅的高度必须覆盖整个刀口及上下 10cm 的区域：

· 小型剪板机（刀口≤1.2 米）：选高度 1.5 米的光栅，确保刀口上下方都有光束覆盖；

· 大型剪板机（刀口 3-6 米）：需多组光栅拼接，拼接处的光束间距要一致，避免出现盲区。

某机械厂给 3 米长的剪板机装了 2 米高的光栅，操作人员从上方伸手调整钢板时未被检测，幸好及时手动停机，才没发生事故。后来换成 3.5 米高的光栅，彻底消除了顶部盲区。

（二）光束间距决定检测精度

剪板机的危险在于 “手或工具靠近刀片”，光束间距越小，越能精准检测细小物体：

· 剪切薄钢板（厚度≤3mm）：操作人员可能戴薄手套作业，选光束间距 10mm 的光栅，能检测到手指粗细的物体；

· 剪切厚钢板（厚度＞5mm）：多使用辅助工具，光束间距可放宽至 20mm，兼顾精度与成本。

某汽车配件厂的厚板剪板机用了 40mm 间距的光栅，因工具手柄较细，一次操作中未被检测，导致手柄被刀片切断，换成 20mm 间距后再没出现类似问题。

二、再看作业场景：抗干扰能力要 “对症下药”

（一）粉尘多的环境选 “防尘款”

钢材裁切时会产生金属碎屑和粉尘，若附着在光栅镜头上，可能遮挡光束。选防护等级 IP65 以上的光栅，镜头带防刮涂层，且支持定期压缩空气清洁：

· 普通车间：IP65 级可满足需求，能防飞溅的碎屑和低压水冲洗；

· 多粉尘环境（如钢材预处理车间）：选 IP67 级，镜头带自动清洁功能，减少人工维护。

某钢结构厂的剪板机因粉尘大，普通光栅每周需拆下来清洁 3 次，换成 IP67 级后，每月清洁 1 次即可正常工作。

（二）振动大的设备配 “防震支架”

老式剪板机运行时振动明显，可能导致光栅移位，光束偏离接收器。选型时注意：

· 光栅外壳选铝合金材质，比塑料外壳抗振性强；

· 搭配专用防震支架，支架与设备之间垫橡胶垫，减少振动传递。

某五金厂的老旧剪板机因振动大，光栅频繁移位导致误报，加装防震支架后，每月误报次数从 15 次降到 1 次。

三、关键参数对比：不同型号适配场景

四、最后看合规性：认证和接口要 “双达标”

（一）必须通过安全认证

剪板机属于 “危险机械”，安全光栅需符合 GB/T 19436-2013 标准，最好通过 CE 认证，确保防护逻辑合规：

· 具备 “自检功能”：光栅故障时能立即输出报警信号，不会进入 “失效状态”；

· 支持 “双手启动” 联动：与剪板机的双手按钮配合，确保启动时双手不在危险区。

某小厂用了无认证的光栅，一次故障时未报警，导致刀片意外下落，造成设备损坏。

（二）接口要与设备兼容

剪板机的控制系统多为 PLC 或继电器，光栅的输出接口需匹配：

· 传统继电器控制：选继电器输出型光栅，直接接入急停回路；

· PLC 控制：选 NPN/PNP 晶体管输出，支持通讯协议（如 RS485），方便数据记录。

某自动化生产线的剪板机因光栅接口不兼容，额外花了 2000 元加转接模块，后来换成带多种接口的型号，直接省去了转接成本。

五、选型避坑：这三个细节别忽视

1.别贪便宜选 “非标品”：部分小厂的光栅参数虚标，比如标称光束间距 10mm，实际达 15mm，检测精度不足。

2.问清 “响应时间”：剪板机刀片下落速度快，响应时间需≤30ms，否则可能 “刹不住车”。

3.要求 “现场测试”：优质厂家会提供样机，在实际工况下测试 3-5 天，确保无盲区和误报。

六、结语

剪板机安全光栅的选型，核心是 “防护范围全覆盖、检测精度够灵敏、抗干扰适配场景”。根据刀口长度选高度，按作业需求定光束间距，再结合环境选防护等级，才能让光栅真正成为 “保命闸”。

安协针对剪板机推出专用安全光栅，支持 10-20mm 光束间距，防护高度 1.5-6 米可选，适配各类剪板机场景。访问官网（www.anxiekeji.cn）可获取《剪板机光栅选型手册》，或联系技术团队上门勘测，定制选型方案。
