单边光栅绕线检测精度提升技巧

在电机、变压器绕线生产中，单边光栅主要用来检测导线绕制的圈数、排线平整度，以及是否有断线、跳匝等问题。但不少车间会遇到 “检测不准” 的情况：明明绕线圈数够了却没报警，或者排线稍有偏差就误判，这不仅影响产品质量，还可能导致返工。其实只要掌握几个小技巧，就能让单边光栅的绕线检测精度大幅提升，安协科技的技术员在几百个绕线车间实践过，这些方法简单实用，落地就能见效。

一、选对安装位置：让光束 “盯紧” 关键区域

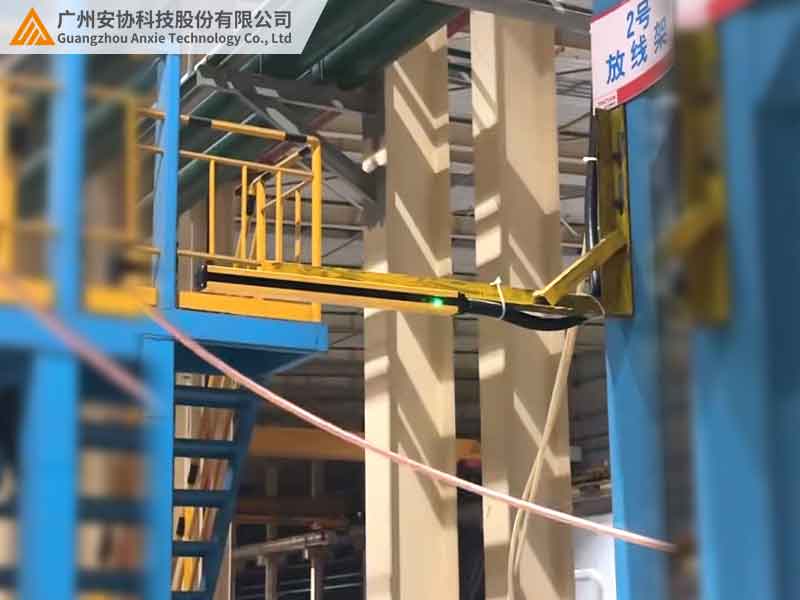

绕线检测的精度，首先取决于光栅能不能 “看得到” 关键部位。单边光栅的安装位置，要精准对准绕线轴的排线区域，避开无关干扰。

绕线轴的排线宽度是核心检测区，光栅的光束要刚好覆盖这个宽度，不能太宽（容易把旁边的支架、导线架纳入检测），也不能太窄（漏检边缘排线）。比如绕线轴排线宽度是 10 厘米，光栅的检测范围就该调整到 10-12 厘米，既覆盖完整排线区，又留一点余量。某电机厂之前把光栅装得太靠外，检测范围包含了导线架，导致排线正常却频繁误报，调整位置后误报率下降了 90%。

安装高度也要注意：光栅的光束中心要与绕线轴的中心对齐，偏差不超过 5 毫米。如果光束太高，容易漏检绕线轴底部的排线；太低则会被绕线轴本身遮挡，影响检测。有个变压器厂的绕线机，因光栅高度偏低，绕线轴底部的跳匝问题一直没检测出来，调整高度后才解决。

二、调准参数：让光栅 “读懂” 绕线规律

单边光栅的检测灵敏度、响应速度等参数，要根据绕线速度、导线粗细来调整，才能精准匹配绕线节奏。

绕线速度快（比如每分钟绕 100 圈以上），就要把光栅的响应速度调快，避免导线快速移动时 “跟不上” 检测节奏。某线圈厂的高速绕线机，之前用默认响应速度，导线绕制时出现短暂跳匝没被检测到，把响应速度调快后，即使是 0.5 秒的跳匝也能精准捕捉。

导线粗细不同，灵敏度设置也不一样：细导线（直径小于 0.1 毫米）要调高精度，避免漏检断线；粗导线（直径大于 1 毫米）可适当降低灵敏度，防止排线轻微偏移就误报。某电线厂检测 0.08 毫米的漆包线时，把灵敏度调到最高档，断线检测准确率从 85% 提升到 100%。

另外，绕线圈数的检测阈值要留 “缓冲”：比如要求绕 100 圈，可把光栅的报警阈值设为 98 圈，当绕到 98 圈时先提示，100 圈时精准报警，避免因绕线速度波动导致圈数偏差。

三、减少环境干扰：给光栅 “创造” 稳定条件

绕线车间的粉尘、油污、电磁干扰，是影响光栅检测精度的 “隐形杀手”，做好环境防护很关键。

光栅镜头要定期清洁，尤其是绕线时产生的导线碎屑、绝缘漆粉尘，容易附着在镜头上，导致光束衰减。建议每天下班前用软布蘸酒精擦拭镜头，每月用压缩空气吹一次镜头内部的灰尘。某电机厂的绕线车间，之前因镜头积尘，光栅检测精度下降，清洁后精度立即恢复。

绕线机的电机、变频器会产生电磁干扰，光栅的电源线和信号线要远离这些设备的线路，最好用屏蔽线，避免信号被干扰。有个车间把光栅线和电机线捆在一起，导致检测信号忽强忽弱，分开布线后稳定性明显提升。

如果车间光线太强（比如靠近天窗），可给光栅加遮光罩，避免阳光直射镜头，防止强光导致的误判。

四、精度提升技巧与操作对照表

五、定期校准：让精度 “不跑偏”

即使前期设置再好，长期使用后，光栅的检测精度也可能因震动、温度变化出现偏移，定期校准很重要。

建议每周用标准绕线轴（已知精确圈数、排线宽度）做一次校准：把标准绕线轴装到绕线机上，启动绕线，观察光栅的检测结果，若圈数偏差超过 2 圈，或排线偏移检测不及时，就调整参数或安装位置。某线圈厂坚持每周校准，绕线产品的合格率从 92% 提升到 99%。

校准后要做好记录，包括校准时间、调整的参数、检测结果，方便后续追溯。如果多次校准后精度仍不稳定，可能是光栅硬件老化，需要及时更换或维修。

六、安协光栅的 “绕线检测优化设计”

安协科技的单边光栅针对绕线检测场景做了专项优化：

· 自带 “绕线模式”，一键切换就能匹配不同绕线速度和导线规格，不用反复调参数；

· 镜头采用防油污涂层，灰尘、油污不容易附着，清洁周期可延长到 3 天；

· 支持圈数累计计数，能自动记录连续绕线的总圈数，适合批量生产统计。

某变压器厂用了这种光栅后，技术员反馈：“以前调参数要半小时，现在按个键就行，检测精度还比以前高。”

结语

单边光栅绕线检测精度的提升，不是靠复杂的技术，而是从安装、参数、环境、校准这些细节入手，让光栅的检测逻辑贴合绕线生产的实际需求。做好这些，就能让光栅成为绕线质量的 “精准把关者”，减少返工和浪费。
