安全光栅用在冲压设备的光轴间距多少合适

安全光栅用在冲压设备的光轴间距多少合适

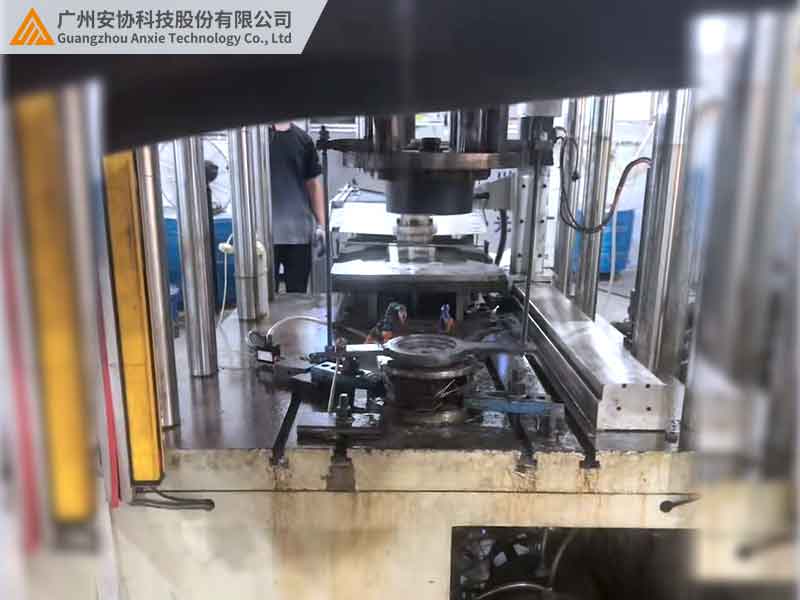

冲压设备作业时，上模与下模以吨级压力闭合，操作员的手若误伸入危险区，瞬间可能造成重伤。安全光栅通过光轴形成的 “防护网”，能在手部靠近时触发停机，但光轴间距选得不对，要么会漏检（间距太大，手指从缝隙中穿过），要么会误报（间距太小，小工件通过时频繁停机）。对于冲压设备，光轴间距不是 “越小越好”，而是要根据模具尺寸、工件大小、操作方式等因素 “按需选择”—— 选对间距，才能兼顾防护精度与生产效率。

一、先懂原理：光轴间距决定 “防护精度”

安全光栅的光轴间距，是指相邻两束红外光之间的距离，它直接决定了能检测到的 “最小物体尺寸”：

· 间距越小，能检测的物体越小（比如 5mm 间距能检测直径 5mm 的物体，10mm 间距能检测直径 10mm 的物体）；

· 间距越大，能检测的物体越大，但防护盲区也越大（比如 20mm 间距，手指可能从两束光之间穿过而不被检测）。

冲压设备的核心防护需求是 “防手指 / 手掌误入”，根据《机械安全 安全防护装置 固定式和活动式防护装置 第 2 部分：固定栅栏式和互锁栅栏式防护装置》（GB/T 8196-2018），冲压设备的安全光栅光轴间距需满足：能检测到直径≤12mm 的物体（相当于成人手指粗细），这是选择间距的基础标准。

二、按 “风险等级” 选间距：3 类场景对应不同间距

冲压设备的操作风险不同（如手动上料 vs 自动送料、小型模具 vs 大型模具），光轴间距的选择也不同，核心是 “风险越高，间距越小”：

（一）高危场景：手动上料、小型模具，选 5-10mm 间距

这类场景中，操作员需要频繁伸手调整工件或模具，手指误入风险高，需选小间距确保无盲区：

· 适用设备：小型冲床（如吨位≤100 吨）、端子冲压机、精密冲压模具（模具刃口宽度≤50mm）；

· 间距选择：5-10mm——5mm 间距能检测细手指（如儿童手指或成人小指），10mm 间距能覆盖大部分成人手指，且误报率相对较低；

· 案例：某电子厂的端子冲压机，之前用 20mm 间距的光栅，操作员的小指曾从光轴缝隙中穿过，险些被夹伤；换成 10mm 间距后，再无类似隐患，且小端子（直径≥15mm）通过时不会误报。

（二）中危场景：半自动送料、中型模具，选 10-15mm 间距

这类场景中，工件通过半自动送料机构输送，操作员伸手频率低，主要防手掌或手臂误入，可适当放宽间距：

· 适用设备：中型冲床（吨位 100-300 吨）、板材冲压机、模具刃口宽度 50-100mm 的设备；

· 间距选择：10-15mm——15mm 间距能检测成人手掌（手掌厚度通常≥20mm），且能兼容大部分中小型工件（如直径≥20mm 的冲压件），避免频繁停机；

· 案例：某五金厂的板材冲压机，用 15mm 间距的光栅后，既能防止操作员手臂误入，又不影响 300mm×200mm 的板材正常送料，生产效率比用 10mm 间距时提升 8%。

（三）低危场景：自动送料、大型模具，选 15-20mm 间距

这类场景中，工件完全由自动送料机构输送，操作员无需伸手进入危险区，主要防意外闯入（如身体部位或大型工具），可选较大间距：

· 适用设备：大型冲床（吨位≥300 吨）、自动化冲压生产线、模具刃口宽度≥100mm 的设备；

· 间距选择：15-20mm——20mm 间距能检测成人手臂（手臂直径≥30mm）或大型工具（如扳手、钳子），且对大型工件（如 1 米以上的板材）的通过性更好，几乎无干扰；

· 案例：某汽车零部件厂的自动化冲压线，用 20mm 间距的光栅后，既能防止维修人员意外闯入，又不影响汽车门板（1.5 米 ×0.8 米）的自动输送，日均误报次数≤1 次。

三、冲压设备光轴间距适配表

四、选间距的 2 个关键注意事项

（一）别盲目追求 “小间距”

有些企业认为 “间距越小越安全”，但过小的间距（如≤5mm）会导致：

· 误报率升高：小粉尘、小颗粒（如冲压产生的金属碎屑）会遮挡光轴，频繁触发停机；

· 成本增加：小间距光栅的光束数量更多，价格比同防护高度的大间距光栅高 20%-30%。

除非是精密冲压（如电子元件冲压，需防细手指），否则无需选≤5mm 的间距。

（二）结合模具高度调整 “防护高度”

光轴间距确定后，防护高度也需适配模具：

· 防护高度需覆盖从工作台面到上模最低点的垂直范围，通常比最大模具高度高 10-15cm（如最大模具高 15cm，防护高度选 30cm）；

· 若模具高度变化大（如可更换不同高度的模具），需选可调节防护高度的光栅，避免因模具过高导致顶部盲区。

五、结语

安全光栅用在冲压设备的光轴间距，核心是 “按风险匹配精度”—— 手动上料的高危场景选 5-10mm，半自动送料的中危场景选 10-15mm，自动送料的低危场景选 15-20mm。选对间距，既能确保手指、手掌不被漏检，又能避免因间距过小导致的误报，让冲压作业既安全又高效。

安协冲压设备专用安全光栅，提供 5-20mm 多档光轴间距可选，防护高度可定制，适配不同吨位冲床和模具。访问官网（www.anxiekeji.cn）可获取《冲压设备光栅选型指南》，或联系技术团队上门测量模具尺寸，推荐合适间距。
