老式冲床安全光栅安装指南

老式冲床安全光栅安装指南

老式冲床（多为 2000 年以前出厂）因电路设计简单、机械结构固定、缺乏现代安全接口，加装安全光栅时容易遇到 “接线适配难”“机械干涉”“误报频繁” 等问题。但作为保障操作人员安全的关键防护，老式冲床加装安全光栅又必不可少 —— 很多工伤事故正是因为老式冲床无防护或防护简陋导致。本文结合老式冲床的特性，从安装前准备、核心步骤、调试要点、常见问题解决四个维度，给出详细安装指南，帮助企业顺利完成改造，既符合安全标准，又不影响冲床原有功能。

一、安装前：做好 3 项准备，适配老式冲床特性

老式冲床和新型冲床的最大区别在于电路和机械结构，安装前必须针对性准备，避免返工：

（一）确认冲床电路类型，选适配光栅

老式冲床多为 “继电器控制电路”（而非新型 PLC 电路），需选支持继电器输出的安全光栅，具体看两点：

1.电源电压：老式冲床控制电路多为DC24V，用万用表测冲床控制柜内 “急停回路” 电压，再选对应电源的光栅；

2.输出接口：选带 “常闭触点输出” 的光栅（老式冲床急停回路多依赖常闭信号），避免选仅支持 PLC 的 NPN/PNP 输出型号，防止无法接线。

某五金厂曾误将 PLC 专用光栅装在老式冲床上，因接口不匹配，折腾多日仍无法联动，换成继电器输出光栅后很快搞定。

（二）现场勘测，避开机械干涉

老式冲床的工作台、模具支架多为焊接固定，无预留光栅安装位，需勘测：

1.找无干涉安装点：在冲床工作台两侧找 “不影响模具装卸、不被滑块碰撞” 的位置，量好安装高度（覆盖手部易伸入区域）；

2.确认防护范围：根据模具大小确定光栅防护高度（预留一定冗余），避免防护过高遮挡操作，过低留盲区。

（三）准备适配工具与配件

老式冲床安装需额外准备：

· 机械工具：角磨机（若需打磨工作台边缘，方便装支架）、电钻（老式铸铁工作台硬，需用合金钻头）、扳手（固定支架用，选防滑型，避免打滑）；

· 电气配件：绝缘胶带（包裹裸露接线，防短路）、端子排（老式冲床接线柱可能氧化，用端子排转接）、松香焊锡（接线松动时焊接加固）。

二、核心安装步骤：4 步搞定，适配老式冲床

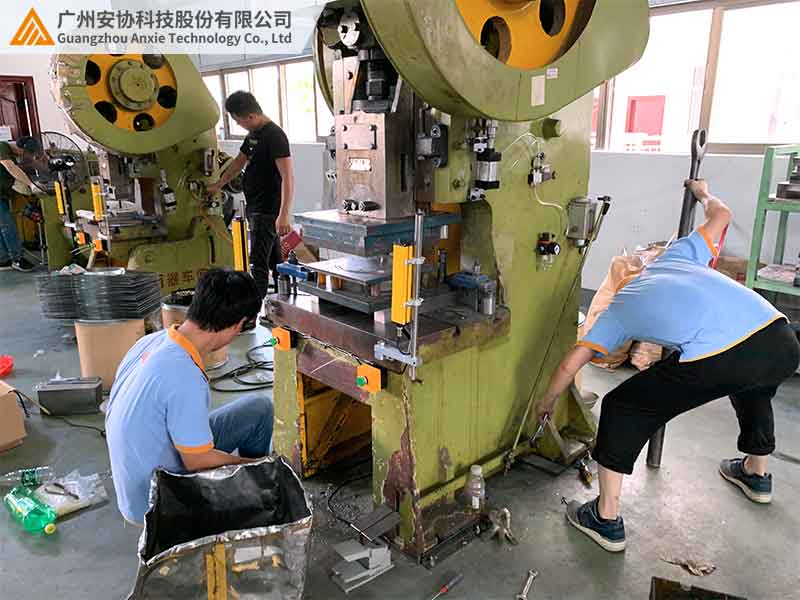

（一）固定光栅支架：应对铸铁工作台难题

老式冲床工作台多为铸铁材质，坚硬且易生锈，固定支架需注意：

1.用角磨机将安装点的锈迹打磨平整，避免支架倾斜；

2.用电钻钻孔，拧入膨胀螺丝（选加长型，确保固定牢固）；

3.将光栅发射器、接收器分别固定在两侧支架上，用水平仪校准，确保两者偏差在合理范围（老式冲床台面可能不平整，需用垫片调整支架高度）。

（二）接线：适配老式冲床继电器电路

老式冲床无专用安全接口，需接入 “急停控制回路”，步骤如下：

1.断电操作：先断开冲床总电源，打开控制柜，找到急停按钮的接线端子（通常标有 “STOP” 或 “EMERGENCY”）；

2.串联光栅常闭触点：将光栅控制器的 “常闭输出端子” 用导线与急停按钮端子串联（即：冲床电源→急停按钮→光栅 NC→冲床控制线圈），导线选合适线径（老式冲床电流大，避免线径过小发热）；

3.绝缘处理：接线完成后，用绝缘胶带包裹裸露线头，避免与控制柜内其他线路接触短路，尤其注意远离接触器（防止电磁干扰）。

（三）光路校准：避免老式冲床振动影响

老式冲床运行时振动大，光路易偏移，校准需更细致：

1.通电后，观察光栅接收器指示灯（绿灯常亮表示光路对齐，红灯闪烁表示偏移）；

2.若红灯闪烁，微调发射器 / 接收器角度（每次微调，调后用手按住支架，观察灯是否变绿，避免振动导致回偏）；

3.用薄纸板沿光栅光束移动，测试每束光是否能触发停机（遮挡任意一束光，冲床滑块应立即停止下行），确保无盲区。

（四）设置参数：适配老式冲床操作模式

老式冲床多为手动上料，需调整光栅参数，避免误报：

1.响应时间：将光栅响应时间设为合理范围（老式冲床滑块速度慢，无需过快响应，避免振动误触发）；

2.复位方式：设为 “手动复位”（需按下光栅控制器上的复位键，冲床才能重启），避免老式冲床自动复位导致误启动；

3.遮挡时间：若冲床上料时间长，适当调整 “有效遮挡阈值”（防止上料时手短暂停留误触发）。

三、老式冲床安装常见问题与解决方案表

四、安装后测试：确保安全有效

安装完成后，需模拟实际操作测试，步骤如下：

1.空载测试：启动冲床，让滑块空运行，遮挡光栅光束，观察滑块是否立即停机，停机后需手动复位才能重启；

2.带料测试：放上正常加工的工件，手动上料，测试上料时手靠近光栅（不伸入危险区）是否误报，工件通过时是否正常运行；

3.应急测试：模拟手误伸入危险区，快速遮挡光栅，观察滑块停机距离（避免过冲）。

五、结语

老式冲床安装安全光栅，核心是 “适配老旧特性”—— 选对光栅型号、做好机械固定、正确接入继电器电路、细致校准光路，就能既解决安全隐患，又不影响冲床原有功能。很多企业担心老式冲床无法加装光栅，实际只要按指南操作，大部分老式冲床都能顺利完成改造，符合现代安全标准。
