大型冲压机的危险区域安装安全光栅

大型冲压机的危险区域安装安全光栅：实操要点与防护逻辑

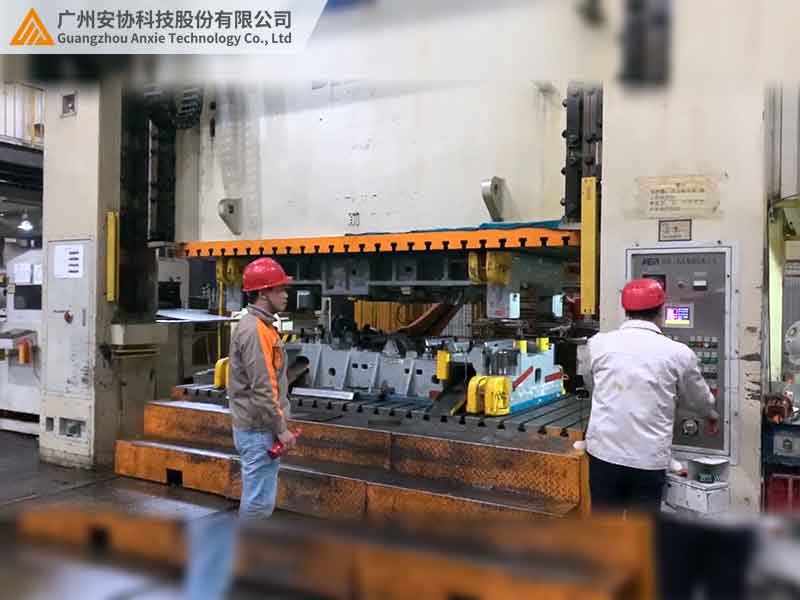

大型冲压机（像重型汽车钢板冲压、大型零部件成型设备）的危险区域，可不是简单画个范围就能防护的 —— 滑块行程长，闭合力又大，危险区不仅包括滑块正下方的 “垂直撞击区”，还延伸到模具两侧容易被忽视的 “伸手盲区”。传统护栏要么挡不住侧面风险，要么影响工件吊装，而安全光栅要想真正守住安全，关键在 “找对危险区、装对位置、调好参数”。

今天就从现场实操角度，聊聊大型冲压机危险区域怎么划分、安全光栅该怎么装，以及安装后要注意什么，帮你避开 “装了等于没装” 的坑。

一、先搞清楚：大型冲压机的危险区域分哪两类？

装安全光栅前，得先摸清危险区的 “边界”，不然装错位置等于漏防。大型冲压机的危险区主要分两类，每类的防护重点都不一样：

（一）垂直危险区：滑块运动的 “致命区”

这是最核心的危险区，指滑块从最高点到工作台面的 “垂直空间”—— 滑块落下时，哪怕是金属工件被卷入都会变形，更别说人员误闯。

范围：上到滑块最低点下方一点安全距离（避免滑块运动时碰到光栅），下到工作台面，左右覆盖模具宽度（比模具稍宽些，防工件偏移）；

风险点：人员伸手调整模具、工件没放稳时扶料，都可能被滑块撞击，而且滑块惯性大，就算急停也会多走一段距离，防护必须 “提前响应”。

（二）水平危险区：模具两侧的 “隐形陷阱”

很多事故不是发生在滑块正下方，而是模具两侧 —— 人员从侧面伸手清理金属碎屑、调整定位销，没注意滑块还在运动，容易被模具或滑块边缘刮伤。

范围：从模具侧面往外延伸一段操作范围，高度从工作台面到模具顶部；

风险点：传统护栏常留些操作间隙，刚好够人员伸手，而水平危险区就藏在这个间隙里，必须用光栅 “封死”。

二、安全光栅安装：分 3 步，精准覆盖危险区

安装不能 “随便装在模具旁”，要按 “先垂直、后水平，先定位、再固定” 的流程来，确保每个危险区都被覆盖：

（一）第一步：定位安装位置，画好基准线

1.垂直光栅定位：在冲压机工作台两侧的支架上，用水平仪画一条基准线，高度对齐滑块最低点下方的安全距离，确保光栅光束能覆盖从基准线到工作台面的垂直区域；

2.水平光栅定位：在模具两侧的地面或立柱上，画一条水平基准线，高度和模具顶部齐平，光束水平向外延伸足够覆盖操作范围。

· 注意：别把光栅装在金属碎屑飞溅的正下方（比如模具出料口），也别靠近液压油管接口（怕漏油溅到镜头），减少后期维护麻烦。

（二）第二步：选对光栅，适配危险区需求

不是所有光栅都能装在大型冲压机上，得按危险区特点选：

· 垂直危险区：选响应速度快、光束细密的光栅 —— 响应快能应对滑块惯性，细密光束能检测到手指误闯，避免 “漏检”；

· 水平危险区：选检测距离够长、防振的光栅 —— 水平覆盖范围不用太宽，检测距离足够就行，防振设计能抵消冲压机运行时的振动，避免光束偏移误报；

· 环境适配：冲压车间有油污、金属碎屑，光栅防护等级要选 IP67 及以上，镜头带可拆卸防尘罩，后期擦起来方便。

（三）第三步：固定 + 联动，确保 “触发即急停”

1.固定光栅：用膨胀螺丝把光栅发射器和接收器固定在支架上，拧紧后再用水平仪复查，确保两者高度一致，避免光束歪斜；

2.联动控制系统：把光栅的信号线接到冲压机的 PLC 系统，重点调试 “触发逻辑”—— 只要垂直或水平光栅被遮挡，必须立刻切断冲压机的动力电源，让滑块停止运动，同时触发声光报警，提醒周围人员。

· 某汽车零部件厂安装时，没调好联动逻辑，光栅触发后只报警没停滑块，后来重新接线调试，才达到 “触发即急停” 的效果，这一步千万别省。

三、不同危险区域安装要点对比表

四、安装后：2 个关键调试，避免 “装而不用”

很多工厂装了光栅却频繁误报，最后干脆关掉，问题出在调试不到位：

1.通电试射，查盲区：用模拟工件（和模具同尺寸的钢板）放在危险区，测试不同位置遮挡光栅 —— 比如垂直区域的顶部、底部，水平区域的边缘，看是否都能触发急停，有盲区就微调光栅角度；

2.抗振测试，防误报：让冲压机空运行一段时间，观察光栅是否误报 —— 如果频繁误报，可能是支架没拧紧，或光栅抗振性不够，要加固支架或换防振款光栅。

另外，每周要擦一次光栅镜头（用软布蘸清水，别用酒精），每月检查支架螺丝是否松动，避免长期振动导致光栅偏移，失去防护作用。

五、结语

大型冲压机的安全光栅安装，核心不是 “装上去就行”，而是 “装对位置、选对参数、联对系统”—— 先摸清垂直和水平危险区的边界，再按流程定位、固定、联动，最后做好调试和维护，才能让光栅真正成为 “安全屏障”。
