内孔清废机是纸品、板材加工行业的常用设备，其高速旋转的清废头在清理材料内孔废料时，若操作人员手部误入作业区，极易引发严重工伤。安全光栅作为核心防护设备，安装规范与否直接决定防护效果 —— 不少工厂因光栅安装位置不当、接线错误，导致防护失效，仍存在安全隐患。

本文结合内孔清废机的结构特点，整理实操性极强的安装指南，从定位、固定、接线到调试，每一步都标注关键要点，帮你精准安装光栅，切实提升设备操作安全性。

一、安装前准备：摸清设备特性，避免盲目操作

安装前先做好基础工作，才能避免后续返工：

1.设备风险点排查：明确内孔清废机的危险区域 —— 主要是清废头旋转范围及进料口两侧，光栅防护区需完全覆盖这些区域，且不能遮挡操作人员的进料视野；

2.光栅选型核对：根据清废机进料口宽度选择匹配高度的光栅，建议选用高密度光束型号（避免细小肢体漏检），响应速度需匹配清废机停机节奏；

3.工具与防护准备：备好冲击钻、螺丝刀、剥线钳、万用表（检测接线通断），安装时需关闭设备总电源，挂 “正在安装，禁止合闸” 警示牌，避免误启动。

某纸品厂曾因选用光束密度不足的光栅，导致操作人员手指误入未被检测，引发工伤，后续更换高密度光栅后隐患消除，这也提醒选型需贴合设备风险特性。

二、核心安装步骤：精准操作，筑牢防护屏障

1. 定位安装位置：避开盲区，全覆盖危险区

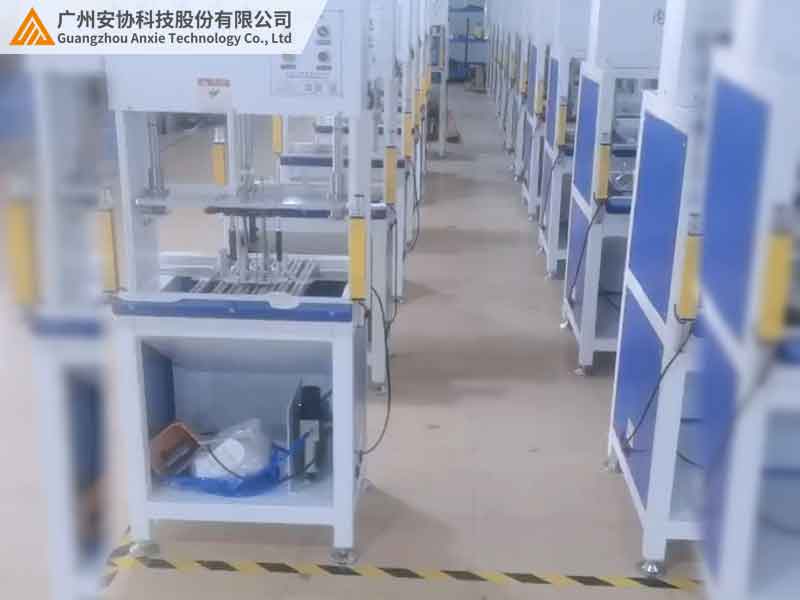

· 发射端与接收端布局：将光栅发射端、接收端分别安装在清废机进料口两侧，高度贴合工作台面（覆盖手部可能误入的区域），确保光束形成的 “光墙” 完全挡住清废头旋转范围，且不影响材料进料；

· 避免检测盲区：安装时需调整光栅角度，确保清废机旋转部件、进料导轨不会遮挡光束，同时避开设备震动剧烈的位置（如电机附近），防止长期震动导致光栅偏移；

· 固定方式选择：采用膨胀螺丝 + 防震支架固定，支架与设备机身紧密贴合，必要时在支架底部加防滑垫，减少设备运行时的震动传导。

2. 接线操作：按规范对接，保障信号稳定

· 断电接线：确认设备总电源关闭后，剥去光栅线缆外皮（长度匹配端子孔径，避免铜芯外露），按标识对接线路：

电源端：V + 接 24V DC 正极，V - 接负极（内孔清废机多为 24V 供电），切勿接反；

信号端：OSSD1、OSSD2 安全输出接口直接对接清废机主控制回路（优先于设备启停按钮），确保光栅信号优先级最高；

· 线路固定：接线完成后用扎带固定线缆，避免线缆缠绕清废机旋转部件，接头处套绝缘套管，防止粉尘、油污侵蚀导致短路。

3. 调试校验：逐项检测，确保防护有效

· 通电自检：打开电源，光栅发射端、接收端绿灯常亮，说明电源正常、光束对齐；若红灯报警，需重新调整光栅角度，确保光束无遮挡；

· 模拟防护测试：

用厚纸板模拟手部误入防护区，光栅应立即输出停机信号，清废头快速停止旋转；

移除遮挡物后，需手动复位光栅（部分型号支持自动复位），清废机方可重启，验证 “故障安全” 逻辑；

· 连续测试：多次模拟遮挡场景，观察光栅响应是否稳定，无延迟、无漏报即为合格。

三、安装规范与错误操作对比表

四、后期维护与注意事项

1.每日开机前检查光栅表面清洁度，用干布擦拭镜头（避免粉尘遮挡光束），查看支架是否松动；

2.每周进行一次防护测试，若发现光栅响应延迟、报警异常，立即停机排查（优先检查接线和光束对齐情况）；

3.避免光栅接触腐蚀性液体（如油墨、清洁剂），若设备需清洗，需先关闭光栅电源，用防水罩遮挡光栅主体。

五、结语

内孔清废机安全光栅的安装，核心是 “精准定位 + 规范接线 + 严格调试”，每一步都需贴合设备作业特性，才能让光栅真正发挥 “安全屏障” 作用。规范安装不仅能避免工伤事故，还能减少因防护失效导致的设备停机损失。

广州安协科技针对内孔清废机场景，提供定制化安全光栅及安装指导服务，可根据设备型号调整光栅参数，确保防护与生产效率兼顾。若您在安装过程中遇到定位不准、调试失败等问题，可访问官网（www.anxiekeji.cn）查看视频教程，或联系技术团队获取上门支持。
