TOF激光漫反射光幕如何保护冲床作业区域

五金冲压、钣金成型车间里，冲床属于高频高危设备，大部分安全事故都集中在模具作业区。操作人员取放工件、清理废料、微调模具时，手部很容易误入滑块下行区域，传统依靠人工盯防、脚踏开关管控的方式，根本无法彻底规避风险。很多工厂加装了普通红外光栅、光电开关，却发现冲压车间油污重、粉尘多、设备震动大，普通防护设备频繁误报、漏检，不仅影响生产节奏，还存在极大的安全漏洞。

近几年越来越多的冲压厂区，开始替换使用TOF激光漫反射光幕做安全防护。很多车间运维和设备改造人员都咨询我，这类新型光幕和传统红外设备区别在哪，到底是如何实现冲床作业区全方位防护的。结合安协科技（www.anxiekeji.cn）大量冲床设备改造落地经验，我结合现场实操场景，详细拆解TOF激光漫反射光幕的防护原理、工况优势、落地方式，全部是一线调试总结的实用经验，适配各类普通冲床、精密冲床、高速冲压设备的防护升级需求。

一、传统冲床防护设备的现场通病

常规冲床防护方案，基本都是传统对射红外光栅、单点光电感应器，这两类设备在干净、平稳的室内设备上好用，但放到冲压车间基本都会出现各类问题。首先传统对射光栅需要双侧对位安装，冲床机身震动大、长期作业容易光路偏移，引发无规律误停机；其次车间油污、金属粉尘附着镜头，会直接遮挡红外光束，导致设备检测失效，出现漏检风险。

除此之外，单点光电开关只有局部检测能力，只能监测固定点位，无法覆盖整个模具危险区域，操作人员侧身取料、手部小幅偏移就会避开检测范围。这些隐患日积月累，让很多冲压车间的防护设备形同虚设，达不到安监验收标准，这也是TOF激光漫反射光幕逐步替代传统防护设备的核心原因。

二、TOF激光光幕与传统防护设备工况实测对比

为了让大家直观看清四类主流防护设备的真实差距，避免选型踩坑，我结合冲压车间油污、粉尘、高震动的真实工况，整理了单点光电开关、传统红外对射光栅、红外漫反射光幕、TOF激光漫反射光幕的实测表现，从抗干扰能力、设备适配度、使用短板等维度横向对比，数据都是现场长期落地总结的结果，方便大家直接对照选型改造。

三、TOF激光漫反射光幕的冲床防护核心原理

TOF激光漫反射光幕最大的优势，就是彻底改变了传统光栅的检测方式，无需双侧收发对位，单端设备即可完成整片区域的立体防护，完美适配冲床设备结构特性。设备依托TOF飞行时间测距原理，发射高聚焦激光光束，通过测算激光发射与接收的时间差，精准判断检测区域内是否有异物、人体侵入。

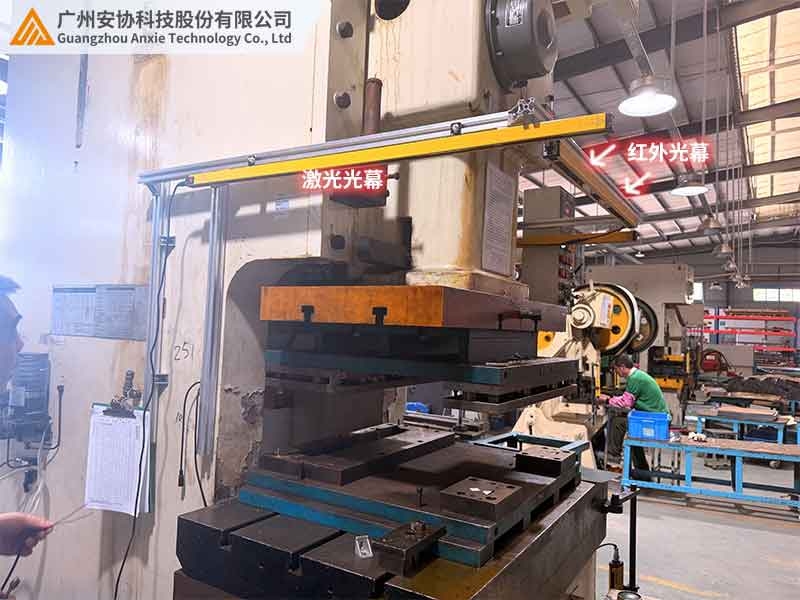

设备通电工作时，会在冲床模具开合的高危作业区，形成一片稳定的立体防护光幕。正常工件取放、设备空转时，设备处于常态待机状态，不影响正常冲压节奏。一旦操作人员手部、手臂误入模具危险区间，激光光束被遮挡，设备会瞬间触发安全信号，即时联动冲床主控回路，锁定滑块下行动作，紧急停机制动，从根源杜绝冲压夹手、压手事故。

很多人只知道TOF激光光幕更好用，但说不清它对比传统红外光栅的核心优势，我结合多年现场调试经验，把两者的本质差异讲透。传统红外光幕属于被动式宽波段检测，光线发散、聚焦度差，极易和车间环境光、油污漫射光混叠，一旦镜头积油、粉尘附着，红外光束的穿透能力会大幅下降，这也是红外设备越用越不稳定、误报漏检频发的根本原因。

而TOF激光漫反射光幕采用主动式定点测距激光，光束窄、能量集中、波段纯净，和普通照明、环境杂光完全不重叠，抗光、抗污、抗干扰能力是红外机型无法比拟的。简单来说，红外光栅靠“光线通断”判断防护，容易被环境干扰误判；TOF激光光幕靠“飞行时间测距”精准判定距离，不仅能识别有没有物体遮挡，还能精准区分是模具晃动、油雾漂浮，还是真实的人体侵入，识别逻辑维度远超红外设备。

和普通红外光不同，TOF激光波段精准、光束集中、穿透性强，面对冲压车间轻微粉尘、油雾遮挡，不会出现信号紊乱、识别失灵的情况。同时设备可以自定义防护距离和感应阈值，既能精准识别人体侵入，又能过滤车间环境干扰、工件小幅晃动带来的无效触发，完美平衡安全防护与生产效率。

四、冲床现场安装调试的实操要点

我在大量现场改造中发现，TOF激光光幕的防护效果，大多取决于安装调试细节，设备本身性能基本不会出问题。冲床设备震动频繁，安装时优先选用专用防震支架，单端固定在设备外侧机架上，无需占用模具操作空间，也不用繁琐的双侧对位调试，大幅降低安装难度。

调试环节重点适配冲床冲压节奏，根据设备滑块行程、开合速度，微调防护距离和响应时长。针对高速冲床，可调高设备响应灵敏度，保证瞬时停机；针对重型普通冲床，可合理设置防抖参数，避免工件震动、油雾干扰引发的误停机。同时避开设备喷油口、废料掉落区域，减少镜头重度积污，延长设备稳定运行周期。

日常运维十分简单，只需定期擦拭镜头表面油污粉尘即可，无需反复校准光路，不会因为设备长期震动出现防护偏移、信号不稳的问题，适配冲压车间24小时连续作业模式。

五、TOF激光光幕对冲床作业的实际防护价值

冲床安全防护的核心，就是消除盲区、杜绝误漏检、适配车间恶劣工况。传统防护设备要么防护不全面，要么工况适配性差，看似有防护装置，实则存在重大安全隐患，不仅过不了安监检查，还时刻威胁操作人员人身安全。

安协科技TOF激光漫反射光幕，专门针对冲压车间油污、粉尘、高震动的恶劣工况优化设计，单端安装、调试简单、抗干扰能力强、防护无盲区。能够24小时稳定守护冲床作业区域，精准拦截各类违规侵入动作，有效杜绝冲压安全事故。既解决了传统设备误报频繁、防护失效的痛点，又不影响正常生产效率，帮助冲压企业实现安全防护标准化、智能化升级，兼顾安全生产与高效产能。
