垂直布设单边光栅能否防范人员误入区域

垂直布设单边光栅能否防范人员误入区域

做工业设备安全改造这么多年，我遇到最多的现场难题，其实不是设备精度不够，而是工位结构受限装不了防护。像机器人作业区、机床高危区域、自动化流水线隔离边界，很多防护位对面就是墙体、机架或者悬空结构，根本没有空间安装传统对射光栅的接收端。

也正因为这种硬性工况限制，不用对位、单端即可安装的单边光栅，慢慢成了空间受限场景的主流防护选型。但随之而来的疑问也特别多，绝大多数现场运维和技改师傅都纠结同一个问题：单边光栅平时大多横着装做通道检测，如果改成垂直立式安装，能不能靠谱拦住误入人员，真正起到区域防护作用？

结合安协科技（www.anxiekeji.cn）数百个现场落地整改经验，我可以很实在的告诉大家：正规工业级单边光栅完全支持垂直布设，且能稳定实现人员误入防范，防护效果完全可以满足厂区安全生产和安监验收标准，是空间受限高危区域替代传统对射光栅的绝佳方案。

一、现场真实疑问：为什么很多人不敢垂直装单边光栅？

很多工厂不敢尝试垂直布设，并不是这种安装方式行不通，而是被早年低端红外漫反射光栅的糟糕体验劝退了。以前的普通单边光栅硬件简单、算法简陋，没有距离锁定和抗干扰滤波，垂直立起来用问题特别多：要么太敏感，车间光影变动、粉尘漂浮就乱报警、误停机；要么灵敏度不足，人员慢慢弯腰、侧身探入作业区检测不到，留下很大的安全盲区。

再加上现场工况本身杂乱，防护区域狭长、地面杂物多，人员闯入姿态不固定，大家自然会担心垂直光幕覆盖不全，出现低位钻入、跨区误入漏检的情况。但说实话，这些问题都是设备档次不够、调试不到位导致的，并非垂直布设的结构缺陷。现在的工业级单边光栅，光学结构和智能算法都做了全面升级，专门适配立式区域防护工况，稳定性完全达标。

二、单边光栅水平装 vs 垂直装 真实防护效果对比

为了让大家选型不踩坑，我整理了现场长期实测的真实数据，把单边光栅两种主流安装方式，以及传统对射光栅的立式防护效果放在一起对比。大家可以结合自己车间的防护需求、安装空间，直观判断哪种方案更适配。

三、垂直布设单边光栅，到底是怎么护住高危区域的？

很多人存在认知误区，觉得光栅只能固定角度安装，其实单边光栅属于自发自收的探测设备，检测逻辑不受安装角度限制。不管是横着装、竖着装，只要安装位置合理、参数调试到位，都能正常工作。

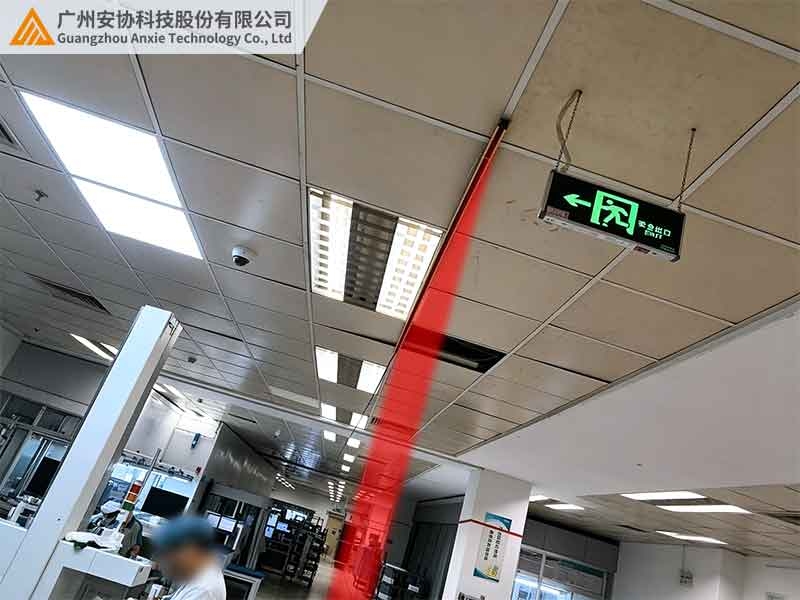

垂直布设之后，光栅会沿着设备边界形成一整面竖向的立体防护光幕，从低位地面到高位操作区间，完整覆盖人员容易误入、探身、弯腰钻入的所有危险区域。

设备正常待机运行时，光幕区域无异常遮挡，设备保持常态信号，不会影响生产线正常作业。一旦有操作人员违规靠近、跨步闯入，或是弯腰、侧身探入高危设备区间，人体肢体触发光幕探测区域，设备会瞬间识别信号变化，即刻输出报警或急停指令，联动设备停机锁止，第一时间阻断危险作业行为。

区别于老式低端设备，现在的工业级单边光栅都搭载了距离阈值锁定、智能防抖和杂波过滤算法。垂直使用时，能够精准区分人体入侵、设备轻微晃动、环境粉尘干扰，不会出现无理由误报，同时针对人员慢速误入的场景识别也十分灵敏，彻底解决了老式设备防护不稳定、漏检误检的行业通病。

四、现场落地关键调试细节，直接决定防护稳定性

我一直跟合作客户强调，垂直安装的单边光栅稳不稳定，设备性能只占一小部分，现场安装调试细节才是关键。只要把几个核心要点把控到位，垂直布设的防护效果，完全不输传统对射光栅。

首先是安装高度的把控，这是杜绝盲区的核心。安装时尽量让光幕底端贴近地面，防止人员低位弯腰钻入；上方光幕高度覆盖人体探身、伸手操作区间，做到全高度无死角防护。同时支架一定要锁紧加固，车间设备长期震动容易导致光栅偏移、光路倾斜，后期引发莫名的检测异常。

其次是参数调试，一定要锁定有效探测距离阈值，过滤远处机架、墙体反光带来的无效信号。开启设备自带的人体识别滤波功能，忽略细小杂物、漂浮粉尘的干扰，只响应人体大幅入侵动作，既能守住安全底线，又不会频繁停机影响生产。调试完成后，务必多模拟几种闯入姿态，直立闯入、侧身探入、低位钻入全部测试一遍，确认无漏检、无误报，再正式投入使用。

五、垂直布设单边光栅的现场落地价值

目前很多老旧车间、非标自动化工位，都存在防护改造难题。高危作业区域不具备双侧安装条件，传统对射光栅装不上，只能依靠硬性围栏隔离或者人工盯防。围栏遮挡设备检修空间、占用现场场地，人工值守又依赖责任心，很容易出现疏忽漏看，安全隐患一直存在。

安协科技工业级单边光栅垂直防护方案，刚好解决了这类工况的痛点。单端立式安装、无需反光板、不用双侧对位，改造简单、工期短、不占用操作空间。全天候自动监测区域入侵情况，替代人工值守和笨重围栏，防护稳定且合规。既能帮助企业顺利通过安监检查，又能在不影响生产和检修的前提下，筑牢自动化设备的安全防护屏障，是狭小、非标工位最优的安全升级方案。
