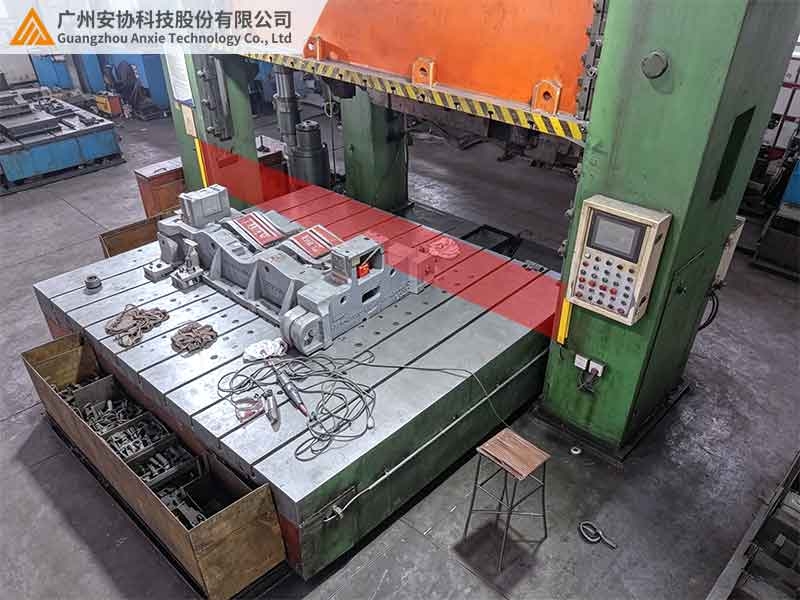

常年做冲压、锻压车间设备改造和安监整改的师傅都清楚，压力机、锻压机属于工厂高危重型设备，也是安监部门重点抽查的设备品类。这类设备冲击力大、作业频次高、人工送料取料频繁，一旦手部误入模区，极易造成重伤事故。所以现在绝大多数新旧锻压设备，都要求强制加装安全光栅做防护联锁。

但我在大量现场落地调试中发现，很多工厂只是简单买个光栅装上、接上线就完事，根本没有结合锻压机床的工况做适配。最后出现光栅不联动、震动误报、冲压作业干扰失灵、防护盲区大等问题，看着装了防护设备，实际上根本起不到安全作用，验收也无法通过。很多故障并非设备质量问题，而是加装细节不到位导致的。本文完全从一线现场实操角度，聊聊锻压压力机加装安全光栅的真实注意事项、避坑要点、调试经验，同时对比几款车间常用防护传感器的适配差异，给锻压设备新装、改造、维保提供可直接落地的参考。更多工业压力设备安全防护方案，可查阅安协科技官方网站：www.anxiekeji.cn

一、先认清锻压压力机的特殊工况短板

和普通自动化设备不一样，锻压、冲压机床的作业环境很特殊，也是光栅加装难度最高的工况之一。很多人忽略工况特点，盲目选型安装，后期故障不断。

首先是设备震动极大，锻压作业全程高频震动，机身抖动明显，普通光栅支架很容易松动偏移；其次是作业节奏快、人工介入频繁，工人手动送料、取料，对光栅响应速度、防误报逻辑要求极高；再者车间普遍存在油污、铁屑、粉尘堆积，容易遮挡光栅镜头影响探测；最后是老式机械压力机制动响应偏慢，对光栅安全安装距离有严格要求。

这些工况特点，决定了锻压机床加装光栅，不能照搬普通设备的安装方式，必须针对性选型、针对性施工、针对性调试。

二、锻压压力机加装安全光栅核心注意事项

结合多年整改经验，我把现场最关键、最容易踩坑的加装要点整理出来，涵盖选型、安装、接线、调试、运维五个维度，也是安监验收重点核查的内容。

1、根据冲压行程匹配光栅光轴间距

锻压设备必须按需匹配间距规格，不是间距越小越好。小型精密压力机、人工高频送料的工位，手部靠近风险高，优先选用10mm、20mm小间距光栅，杜绝手指误入模区；大型锻压机、大行程冲压设备，作业区域广、以躯干手臂防护为主，选用40mm间距即可，兼顾防护精度和抗干扰能力。盲目选过小间距，容易受车间粉尘油污影响频繁误报，耽误生产。

2、严控安全安装距离，预留制动余量

这是很多现场最容易出错的地方。老式锻压机、机械式压力机存在制动延迟，如果光栅装得太靠近模具，就算及时检测到入侵，设备也无法立刻停机，依然会发生压伤事故。

实操安装时，务必根据设备制动反应速度预留安全距离，高速、老式锻压机尽量加大安装间距，保证人员手部撤离、设备制动完全同步，从根源杜绝制动滞后带来的安全隐患。

3、抗震动加固安装，避免偏移盲区

锻压设备高频震动是光栅失效的主要诱因之一。普通简易支架长期震动会出现螺丝松动、设备歪斜、光路偏移，慢慢形成防护盲区。加装时必须选用加厚加固专用支架，固定螺丝做好防松处理，安装完成后反复晃动测试，确保机身作业时光栅不抖动、不移位。

4、做好防油污、防铁屑防护处理

锻压车间油污重、铁屑粉尘多，长期堆积在光栅镜头上，会直接遮挡红外光束，造成漏检、失灵。加装时可以搭配简易防护外罩，日常定时清理镜头表面杂质，保持光路通透，避免污渍堆积引发的防护失效问题。

5、匹配机床联锁信号，规范接线逻辑

部分工厂加装光栅后，只是单独通电亮灯，没有接入设备急停联锁回路，检测到入侵无法停机，形同虚设。加装施工时，必须严格对接压力机控制系统，确保光栅触发信号可以直接切断设备下行、冲压动作，实现实时紧急停机，真正形成安全联锁防护。

三、压力机常用安全防护传感器工况对比

锻压车间可选的防护配件较多，但不同设备的抗震动、抗干扰、防护精度、工况适配性差距很大。很多厂区图便宜选错设备，不仅无法通过验收，还埋下安全隐患。下表结合真实锻压工况，对比安全光栅、普通红外传感器、安全地毯、机械限位挡板的综合适配性能。

从现场真实使用效果来看，其余三类防护设备都存在明显短板，无法单独满足锻压压力机的安全防护与安监验收要求。只有安全光栅可以适配机床震动、油污工况，实现模区全域动态防护、实时联锁停机，是目前锻压设备安全改造、合规验收的核心首选设备。

四、现场加装常见误区与实操总结

综合大量整改案例，压力机光栅加装出问题，基本都是细节把控不到位。最常见的误区就是只重设备选型、不重安装距离，只重通电点亮、不重联锁调试，只重初期安装、不重后期防震紧固。

锻压设备属于高危特种设备，防护容错率极低。只要严格按照工况匹配光栅间距、规范预留安全距离、做好防震加固、完成联锁对接和日常清洁维护，就能彻底规避绝大多数安全隐患和设备故障，既保障操作人员人身安全，又能顺利通过安监常态化检查，不影响厂区正常生产节奏。
