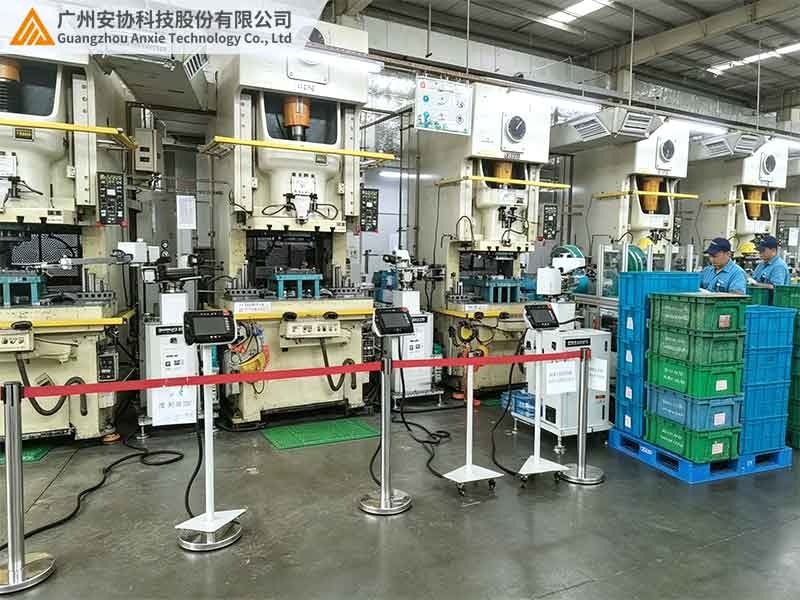

闭式冲床安全光栅保护高度怎么确定

闭式冲床安全光栅保护高度怎么确定

做过冲压车间安监整改和设备防护升级的师傅都清楚，闭式冲床属于封闭式高危冲压设备，整机刚性强、冲压行程大、作业频次高，是厂区安全防护核查的重点设备。很多工厂给闭式冲床加装安全光栅时，最容易忽略的核心问题就是保护高度的定位。

不少现场施工都是凭经验随意固定光栅高度，要么装得太高，下方留有大面积防护盲区，工人伸手取料无法被检测；要么装得太低，遮挡正常作业空间、频繁误停机，影响生产效率，甚至直接导致安监验收不通过。其实闭式冲床的光栅保护高度并不是固定数值，需要结合设备行程、模具高度、人体介入位置综合判定。我结合多年现场调试、整改落地经验，从实操角度拆解保护高度的确定方法、现场校准技巧，同时对比多款冲床常用防护传感器的适配差异，给闭式冲床新装、改造防护提供可直接落地的参考。更多冲床安全防护方案，可查阅安协科技官方网站：www.anxiekeji.cn

一、搞懂闭式冲床高度防护的核心痛点

闭式冲床和普通开放式小型冲床不一样，机身整体封闭、滑块行程区间固定，作业风险全部集中在模区位置。大部分防护失效、验收不合格的问题，都出在高度匹配不当上。很多人误以为只要光栅覆盖模区就足够，实际现场工况要复杂得多。

如果光栅保护高度高于滑块下死点，作业人员俯身伸手取放物料时，手部提前进入危险模区却无法触发防护，极易发生压手事故；要是高度设置过低，光栅探测区间覆盖正常操作区域，轻微物料、工具摆动就会触发停机，造成生产线频繁卡顿。再加上不同模具的安装高度、冲压行程各不相同，固定高度的光栅根本无法适配多工况生产。

所以，精准确定光栅保护高度，是闭式冲床防护合规、兼顾安全与生产效率的关键一步。

二、闭式冲床安全光栅保护高度实操确定方法

结合大量车间整改案例，我总结出一套现场通用的高度校准流程，不用复杂公式测算，贴合真实作业场景，适配绝大多数闭式冲床设备，施工人员可直接对照操作。

1、以冲压行程下死点为基础基准

确定高度的第一步，就是找准冲床滑块的下死点位置，这是整个防护区间的核心基准。闭式冲床最大危险区域，就是滑块从上死点下行到下死点的整个行程范围。光栅的最低保护高度，必须低于模具闭合后的下死点位置，确保模区全程处于探测覆盖范围内，杜绝底部盲区。

2、结合人工取料介入高度微调

闭式冲床作业时，工人手部伸入、取出物料的高度是不固定的，会随模具厚度、工件尺寸变化。现场校准高度时，不能只看设备参数，要贴合人工操作习惯。正常工况下，光栅防护高度需要完全覆盖人手伸入模区的最高位置，保证只要肢体进入危险作业区间，光栅就能立刻检测触发联锁停机。

3、根据冲床行程区分高低速适配

大行程闭式冲床滑块下行距离长、制动缓冲空间大，保护高度可适当放宽，重点覆盖全域危险区间；短行程高速闭式冲床响应快、制动时间短，必须精准抬高防护高度，提前预警介入，避免设备制动滞后引发安全事故。

4、预留工况浮动余量，适配换模需求

很多工厂频繁更换模具，模具高度每次都会有偏差。固定死板的光栅高度，换模后极易出现防护失效。现场调试时，建议预留30至50mm的浮动防护余量，适配常规换模高度差，不用每次换模都重新调整光栅位置，兼顾防护安全性与生产便利性。

5、顶部高度杜绝越界盲区

除了底部模区防护，光栅最高探测高度也要把控到位。需保证滑块上行开启模区后，整个开放作业面都被光栅覆盖，避免工人从上侧空隙违规伸手操作，形成隐蔽防护盲区。

三、冲床安全防护传感器工况对比

闭式冲床高危作业场景，可选防护设备种类较多，但不同传感器的高度覆盖能力、工况适配性、防护精度差异巨大。很多厂区选错防护设备，即便校准好高度，依然存在防护漏洞。下表结合闭式冲床真实工况，对比安全光栅、单点红外传感器、激光安全扫描仪、机械防护挡板的综合性能。

从现场实测效果能清晰看出，单点红外传感器、激光安全扫描仪、机械防护挡板均存在明显的高度防护短板，无法适配闭式冲床多变的行程、模具高度工况。只有安全光栅可以灵活调节保护高度，全覆盖竖向危险区间，兼顾安全性和生产灵活性，是闭式冲床合规防护的核心设备。

四、高度设置常见误区与现场总结

日常整改中，绝大多数防护不合格问题，都是高度设置不规范导致的。最典型的误区就是只看设备行程参数、忽略人工操作高度，或是固定死高度，不预留换模浮动空间，导致工况变化后防护失效。

闭式冲床光栅保护高度的确定，核心逻辑就是：以冲压下死点为基准，覆盖全程危险行程，匹配人工操作高度，预留工况浮动余量。只要遵循这套实操标准设置高度，既能彻底消除模区防护盲区，保障操作人员安全，又能避免过度防护影响生产效率，完全满足厂区常态化生产和安监验收要求。
