食用油灌装线漫反射光幕如何实现人员保护

食用油灌装线漫反射光幕如何实现人员保护

去过食用油灌装车间的人都有印象，灌装工位边上油雾弥漫，地面老是湿滑的，灌装头一排压下来，速度快、压力高。操作工要不停在灌装头边上补瓶、调整、处理卡瓶和漏液，手离运动的灌装机构很近。这段时间最容易出事故：手没来得及收回，灌装头压下来；或者人弯腰去捡地上倒的瓶子，身体探进运行区域，被链条、夹瓶机构带到。

早些年靠安全门罩把灌装工位整个罩起来，可换瓶、清料的时候门一开就得停机，一天线停好多次；靠双手按钮，一个人盯好几台也按不过来。这几年不少灌装线改用漫反射光幕做人员保护，人一靠近危险区就让灌装头停或者减速。食用油灌装这种有油雾、湿滑、又是食品级的场景，漫反射光幕怎么实现人员保护，选型和安装有哪些讲究，是这篇文章要讲清楚的事。更多食品灌装线安全光幕方案，可前往安协科技官网：www.anxiekeji.cn查阅。

一、食用油灌装线人员保护的工况难点

食用油灌装线做安全防护，先得把这个工况的难点摸清楚，才能明白为什么不是随便一个光幕就能用。

第一是油雾和湿滑。灌装过程中油液飞溅、挥发，整个工位周围飘着油雾，地面上也常有洒出来的油。检测设备镜头要是抗不住油雾，几天就糊；外壳要防油防水，普通工业级在这种环境里撑不住。

第二是食品卫生要求。食用油是食品，设备外壳、材料得符合食品接触相关规范，表面好冲洗、不积油垢，不能用那种喷塑掉渣、藏污纳垢的廉价外壳。

第三是透明瓶和金属夹瓶机构。食用油灌装用的是透明玻璃瓶或者透明PET瓶，瓶身透光，普通靠反射的光电在透明瓶边上容易判断不准。夹瓶机构、星轮、链条都是金属反光面，传感器容易被这些反光干扰。

第四是换瓶和卡瓶是高频动作。灌装线不能一直停机，操作员补瓶、清料、处理卡瓶的时候，设备最好是"人一靠近就停、人一离开就恢复"，不用每次都按复位、开门。这就要求检测是连续面状的，不是单点。

二、漫反射光幕在灌装线上的人员保护原理

漫反射光幕发射和接收做在同一头，往检测区打出红外光，物体或者人体进入检测区，反射回来的信号变化，光幕就判断"有人进入"，输出安全信号让灌装机构停下。

它在灌装线上做人员保护的逻辑，跟普通对射光栅有点不一样。对射光栅要在灌装工位两侧各装一台发射端和接收端，中间布一道完整的光幕；漫反射光幕只要在一侧立柱上装一台，靠人体反射回来的光就能检测。灌装线边上往往是输送链、料瓶堆积、灌装机架，另一侧根本没合适的对位空间，漫反射光幕单侧就能装，省掉了对侧布线和对位调试。

保护动作分两层：一是人进入灌装头正下方或者夹瓶区域，光幕立刻给PLC发安全信号，灌装头停止下压、输送链停转；二是人离开检测区，信号自动恢复，不用手动复位，换瓶清料的节拍就接上了。这一点在高速灌装线上很关键——每一次停机再启动都要重新校瓶位，频繁启停产量掉得快。

三、食用油灌装线人员保护方案对比

灌装工位的人员保护，业内试过不少方案，安全门罩、双手按钮、安全地毯、对射光栅都有应用。下表按食用油灌装线的实际工况横向对比，重点看油雾环境适应和连续作业影响。

从食用油灌装线的实际看，安全门罩围挡彻底但换瓶频繁停机，效率损失大；安全地毯泡油后老化快、人踩上去就停，误触发多；对射光栅要双侧对位，透明瓶透光还容易漏检。漫反射光幕单侧好装、防油雾、能区分透明瓶和人体，人离开自动恢复，是灌装工位人员保护更对路的选择。

四、选型与安装的几个关键参数

选型这一步有几条参数必须盯住。

防护等级至少 IP65 以上，外壳要 304 或者 316 不锈钢，表面光滑无死角，方便用食用级清洗剂冲洗。镜头要有防油涂层或者防尘罩，油雾附着后好擦拭。

光轴间距要按保护对象选。保护整个人体手臂，间距粗一点就行；要防止手指伸入灌装头缝隙，得选密一点的光轴。食用油灌装工位一般保护整个手臂和上半身，间距按人体尺寸定就够。

响应时间和安全距离要一起算。灌装头下压有速度，光幕从检测到人到灌装头停住，需要一段安全距离，光幕离灌装头的距离要按这个算，不能凑上去就装。

输出要接安全回路。漫反射光幕的输出必须能接进灌装线的安全 PLC 或者安全继电器，不是普通开关量接个报警灯就完事。真有人闯入，灌装头必须真停得住。

五、落地安装与日常维护要点

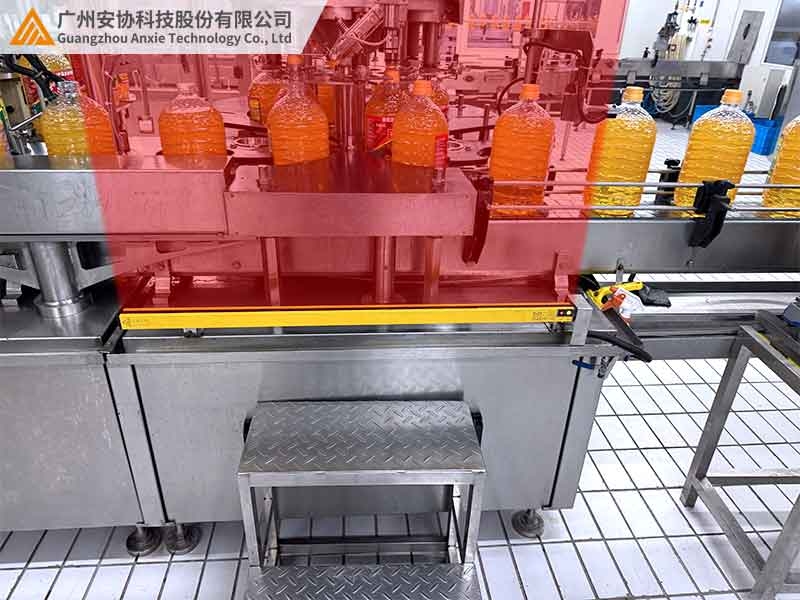

装的时候，立柱要固定在灌装工位进料或者出料侧，检测面覆盖操作员会靠近的整个危险开口。别让光幕正对着灌装头的金属反光面，也别让它照到输送链上的金属瓶座，不然误报多。

投运前用标准人体模型或者手臂在检测区不同位置试一遍，确认每个位置都能可靠停机。日常维护里，每班开机前擦一下镜头上的油雾和油滴，别让油膜糊住。地面洒油及时清理。

最忌讳图省事，嫌光幕偶尔误报就把安全信号短接或者旁路掉。食用油灌装工位一旦人被夹瓶机构带到，不是小事，安全回路不能拆。

六、结论

食用油灌装线用漫反射光幕做人员保护，靠的是单侧安装避开工位空间限制，靠防油雾、食品级外壳扛住灌装环境，靠连续面状检测实现人靠近即停、人离开即恢复，再配合安全回路把灌装头真正停下来。相比安全门罩、安全地毯、对射光栅，漫反射光幕在油雾环境、换瓶连续性和食品卫生上更贴合食用油灌装线的实际工况。选对防护等级、算好安全距离、接对安全回路，漫反射光幕就能在湿滑油雾的灌装车间里把操作工的手稳稳护住。
