储物间电动卷帘门单边光幕光轴间距怎么选

储物间电动卷帘门单边光幕光轴间距怎么选

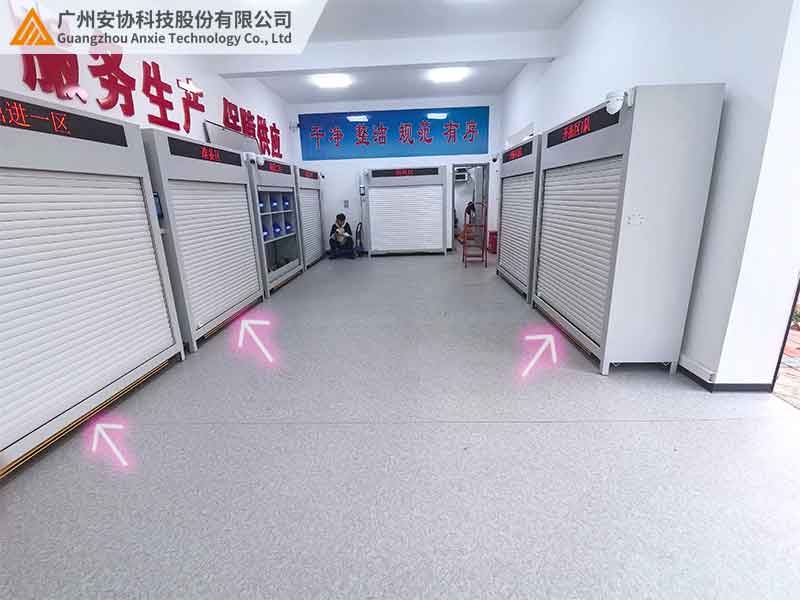

储物间电动卷帘门的用法，比很多人想的要细。厂里工人早班去储物间取工衣、拿工具，双手抱着东西腾不出手，老式卷帘门得先放东西再按遥控，来回折腾。很多厂就把单边光幕装在卷帘门底部，专门扫描工人脚部，人一靠近门洞就自动开启，工人抱着工衣工具直接走进来，不用停步按开关。这个用法下光轴间距怎么选，跟防砸场景完全是两套逻辑——它要可靠检出人体脚步触发开门，又要压住小猫小狗、飘进门口的落叶乱触发，还不能在工人站在门洞下时让门落下来。结论先放前面：以"脚部靠近自动开门"为目的，光轴间距选 40 到 70 毫米最稳，检测面装得靠下、贴近地面，最低光轴离地 150 毫米以内，顶部覆盖到小腿膝盖即可；跑动路过门口的误触发，靠延时和检测区朝向一起压住。下面拆开讲。

一、底部脚部扫描与防砸场景的本质区别

同样是单边光幕，装在卷帘门上，目的不同，选型逻辑完全不同。先把这两个场景分清楚，才不会选错。

防砸场景，光幕检测的是"门洞下有没有障碍物"，检测到就停门，目的是保护门下落时不砸到人。检测面通常从地面覆盖到 2 米高，光轴间距按"必须拦住的最小物"反推，只过人选 70 到 100 毫米，要防手才压到 40 毫米。

自动开门场景，光幕检测的是"有没有人走到门口要进门"，检测到就开门，目的是省去工人按开关的动作。检测面只需要覆盖脚部到小腿这一段，光轴间距要按"能稳定认出人的脚、又不被小东西骗"来选。这是两个目标完全不同的场景，把防砸的参数套到自动开门上，或者反过来，都会出问题。储物间用单边光幕做自动开门，正是因为它能单侧安装、只扫底部，不影响门洞上部的货物进出，也不用对侧再立一根柱子。

二、光轴间距：可靠触发与防误开的平衡

自动开门光幕，光轴间距的取舍在两头：间距太大，人脚从光轴空隙里漏过去，门不开；间距太小，一只猫、一个塑料袋、一片被风刮进来的叶子都能触发开门，门一天到晚自己开。

工人脚部是成人脚的轮廓，脚宽普遍在 90 毫米以上，穿了劳保鞋更宽。要保证脚一靠近就挡住光幕，光轴间距不能大于脚宽的可靠遮挡范围。实测下来，40 到 70 毫米这一档最合适：成人脚必然挡住至少一两束光，触发稳定；地面跑过的老鼠、猫尾巴这种小遮挡，一般钻不进检测面，不会乱开门。安协的选型表里，储物间自动开门光幕主推的就是这一档。

如果门洞主要走的是推车、叉车脚轮，脚轮截面跟人脚差不太多，这一档间距也适用。如果还希望猫狗也不触发，那就不能只靠间距，要把最低光轴离地抬高一点、检测区往里收窄，让猫从光幕下面钻过去而不触发，这个后面说。间距再往下压到 20 毫米那一档，一般不建议用于自动开门——密度太高，门口风吹草动都能触发，门和电机反复动作也伤。选型上按必须可靠触发的物体尺寸反推，行业里普遍是这么定的。

三、安装位置：贴近地面、覆盖脚部到小腿

装的位置，决定光幕到底扫的是什么。

自动开门光幕贴着卷帘门底部装，检测面从地面起，最低一束光离地控制在 150 毫米以内。这样工人的脚一跨到门洞边沿，就进入检测面。最低光轴抬得太高，脚从底下钻过去门不开；抬得太低贴到地面，积水、灰尘、小石子都会挡光误开。

顶部覆盖到小腿膝盖附近，大概 0.5 到 0.7 米高就够。自动开门只要认出"有人站在门口"就行，不需要像防砸那样扫到 2 米。检测面扫得越低越窄，路过门口的人触发概率越低——他只经过门口，脚在检测区外，门不会开。光幕朝向也关键，让检测面垂直于门洞走向、微微朝里，别斜着朝外照到通道上，否则门口路过的人会被当成"要进门"，门频繁误开。

四、单边光幕与门洞其他探测方案的对比

自动开卷帘门的方案，现场试过的还有红外对射探头、微波雷达、压力感应地垫。单边光幕在"扫脚部触发开门"这个用途上，跟它们各有长短。

对射光栅扫整个门洞，门口路过的人都会被当成进门，误开多；微波雷达对静止站在门口的人不敏感，工人站门口等门开，雷达反而判定没人；压力感应地垫要铺在门口地上，挡货物进出，工人站门口还没踩到垫子门不开。底部单边光幕只扫脚部这一窄条，人一靠近就触发、路人经过不误开、小猫落叶压得住，配自动开门这个用途最顺。

五、与卷帘门控制器的联动

光幕触发信号接进卷帘门控制器的开门回路。工人脚到门口，光幕出信号，门自动开启。这里要配一个开门延时：人短暂触发就开门，不需要一直站在门口。

关键在"占门闭锁"逻辑。门开启、工人进门的过程中，要防止门在中途又关下来砸到人。做法是把光幕信号和门开到位信号联动——门开着的时候，光幕持续检测到有人站在门洞下，门保持开启不关闭；工人完全走进去、检测面空了，再开始延时关门。这一条很多人会漏掉，结果门刚开一半又落下来。

六、结论

储物间电动卷帘门做脚部自动开门，单边光幕光轴间距选 40 到 70 毫米最合适：能稳定认出工人脚步触发开门，又压得住小猫落叶误开；再配上最低光轴离地 150 毫米以内、检测面覆盖脚部到小腿、贴门柱底部朝门洞内安装、信号接开门回路并做占门闭锁，整个"人靠近开门、进门不落门"就顺了。相比对射光栅误开多、微波雷达不认静止脚步、压力地垫挡货物，底部单边光幕是储物间自动开门最贴合的方案。更多卷帘门单边光幕应用，可前往安协科技官网：www.anxiekeji.cn查阅。
